Радијатори за грејање цеви: врсте и карактеристике, прорачун

Распон разних уређаја за загријавање простора на модерном тржишту је упечатљив у својој разноликости, сада можете лако пронаћи производе за готово сваки укус и буџет. Ипак, радијатори за грејање са својим рукама су направљени од цеви до данас. Ове структуре могу бити заварене или префабриковане, за ову производњу користе се различити метали, а што се тиче облика, све зависи од маште маште. Даље ћемо разговарати о свим овим суптилностима.

Који је метал бољи

За почетак, примећујемо да се такве структуре могу користити за пренос топлоте, извођење функције радијатора и за узимање топлоте када се цевасти регистар монтира директно у комору за сагоревање котла или пећи.

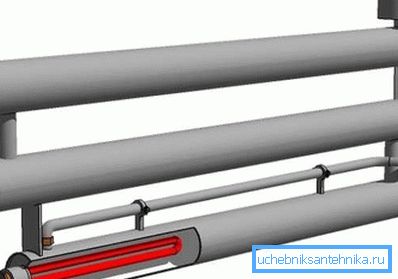

Плус, у неким моделима, уместо течног расхладног средства, користи се загрејан гас, на пример, радијаторски димњак.

• Челичне цеви за радијаторе заслужено су сматране лидерима овог тржишног сектора. Наравно, излаз топлоте челика није толико висок као алуминијум или бакар, осјетљив на корозију и захтјева редовно одржавање. Међутим, ови недостаци су више од поређења од приступачне цене, као и широког спектра врста и величина. Поред тога, кување обичних метала је пуно лакше од боје.

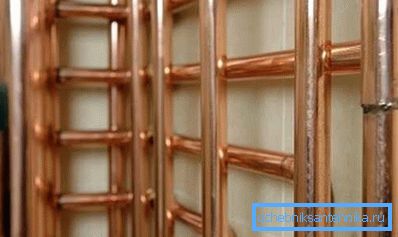

• Нерђајући челик ретко се користи за такве конструкције.. Поред тога што је њен трошак благо речено, далеко је од буџета, аргон заваривање се користи за лемљење нерђајућег челика, а не сваки професионални заваривач може радити с њим.

Важно: у овом случају поцинчаног гвожђа једноставно нема смисла користити. Танак поцинковани слој током процеса заваривања једноставно гори. Као резултат, већ слаби завар додатно утиче и на корозију.

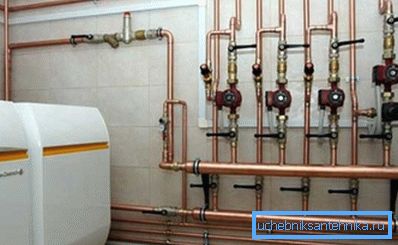

• Употреба бакарних тубуларних регистара оправдана је само у случају бакрене жице око куће. Излаз топлоте бакра је четири пута већи од обојених метала, тако да овде можете говорити о грејању цијеви без радијатора, тачније са минималним бројем радијатора. Али, прво, цијена бакра је фантастично висока, и друго, овај метал је веома захтјеван за услове рада.

1. Бакарни системи захтевају фино очишћено средство за хлађење које нема чврсту абразивну импрегнацију.
2. У таквим системима фитинге морају бити бакар или од компатибилних метала, као што су бронза, никл, хром или месинг. Штавише, строго је забрањено комбиновање алуминијума и бакра.
3. Бакарни цевоводи нужно захтевају висококвалитетно уземљење, пошто постоји опасност од електрохемијске корозије.
4. Бакар је мекан материјал, тако да систем треба додатну заштиту, наравно, поклопци и штитови коштају новац.

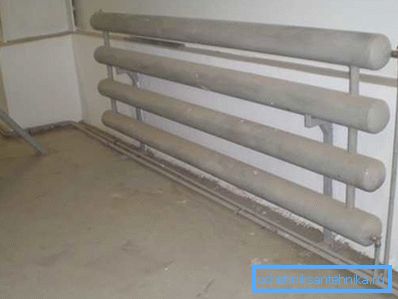

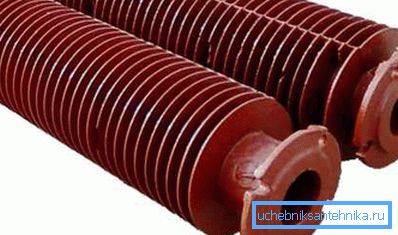

• Цеви за гријање радијатора од ливеног гвожђа приказане на фотографији и даље се користе у индустријским зградама и техничким просторијама.. Али тежина овог дизајна је много већа него код батерија за домаћинство од ливеног гвожђа. С обзиром на не-естетски изглед и прилично ниску ефикасност, они нису популарни.

Савет: цијевни регистар од ливеног гвожђа је савршено погодан за уградњу у комору за сагоревање. Оптималан топлотни капацитет, ниска цена и непрецизност у односу на хладњак чине их лидерима у том правцу.

Врсте и карактеристике цевних радијатора

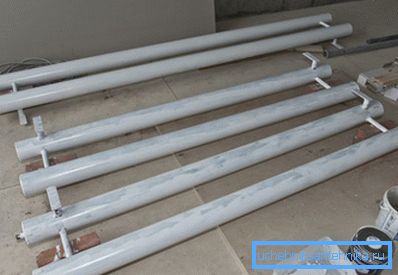

Из свега наведеног, постаје јасно да практично нема алтернативе за челичне цијеви. Иако је изглед конструкција заварен сопственим рукама веома модеран, али за гаражу, стаклену башту или дацху, они су прилично погодни, а упуте за самоповређивање овде нису сложене.

Врсте импровизованих цевних радијатора

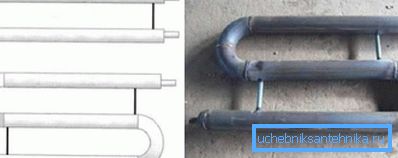

Самоуправне структуре ове врсте се често чине серпентином или се региструју. Конфигурација првог положеног у наслову. Метална цев је закривљена у виду змије, након чега су спојене цеви и, у неким случајевима, заварене траке.

Целокупно савијен радијатор природно има значајне предности над завареним конструкцијама. Али да савијате челичну цев, потребан вам је посебан бокобран или бар плински горионик. Плус пречник цеви, по правилу, не прелази 50 мм. Због тога, за моћније системе, уобичајено је коришћење регистарских конструкција.

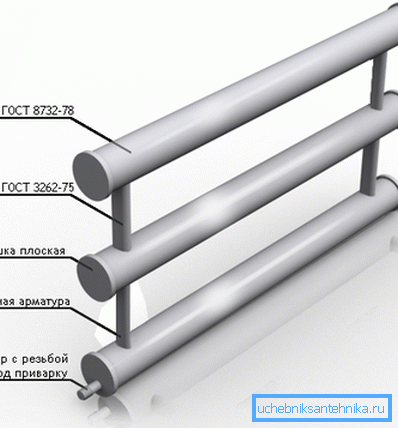

Нема ограничења на пречнику цеви за радијатор у систему регистра. Најчешће се користе глатке округле цеви од 32 до 150 мм у пречнику.

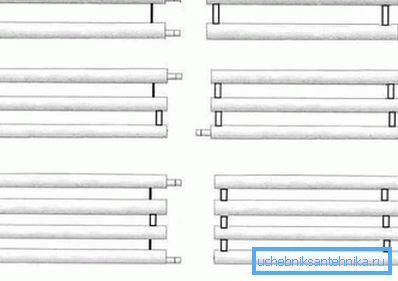

Секције се могу повезати на два начина - у низу или у облику колоне. Везни навој се, у ствари, разликује од завојнице само уз присуство прикључних цеви. У супротном, то је свеједно конзистентна змија.

Паралелне цеви су паралелно повезане. То јест, хоризонтално постављени делови већег пречника, међусобно повезани вертикалним грудима са обе стране. Врло личи на стандардни фабрички радијатор, само наопачке.

Овакве регистарске јединице могу се повезати и са једним или двоцевним системом. Техничке карактеристике типа система се не одражавају. Овакви регистри, због њиховог великог пречника и минималног хидрауличног отпора, најбоље функционишу у системима за грејање са природном струјом хладњака.

Али не заборавите да су природни системи монтирани са нагибом у правцу протока воде, око 5 мм по дужини од 1 метар.

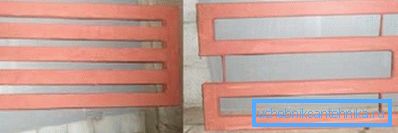

Важно: у присуству апарата за заваривање, брусилице и других помоћних алата, лако је монтирати и грејне радијаторе са обликоване цијеви са својим рукама, као и са округлог. Наравно, хидрауличка отпорност овде ће бити нешто већа, али за цијеви са попречним пресеком већим од 50 мм ова грешка није значајна.

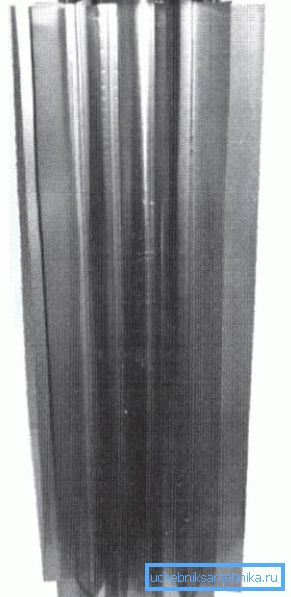

И у самопроизведеном иу фабричком дизајну се широко користе производи са перајима или "пером". У овом случају, питање је да су металне траке или плоче заварене на глаткој цеви. Због повећања површине метала, термолиза се значајно повећава. Конкретно, цевни радијатор за камине, приказан на слици, ради тачно по овом принципу.

Израчунајте домаћи цевасти радијатор

У поређењу са унутрашњим волуменом хладњака, површина контакта радијатора са ваздухом је мала, тако да не бисте требали очекивати високу ефикасност од таквих конструкција.

Проблем се делимично може ријешити убацивањем циркулационе пумпе у систем. Али овде је неопходно бити пажљив, повећање снаге пумпе ће неизбежно довести до појаве шумова.

Као што је већ речено, пречници цеви су у распону од 32-150 мм, што доводи до велике количине расхладне течности. С једне стране, котао ће радити у мекшем, уштеду начину рада. Али у исто време, енергија за оверцлоцкање биће потребна више пута и врло је тешко контролисати температуру великом количином.

Упркос једноставности састављања самоусисних цевних радијатора, и даље постоје ограничења. Конкретно, за ефикасно функционисање система, цеви не смеју бити блиске. Према правилима, размак између секција не би требало да буде мањи од једне и по радијуса главне цеви.

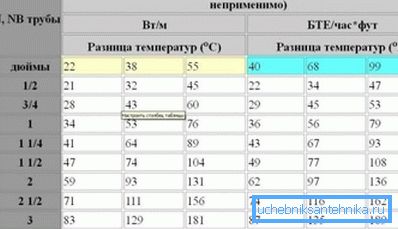

У суштини, такве конструкције су веома дугачке цеви, на одређени начин савијене да би систем био компактнији. За израчунавање броја импровизованих челичних радијатора користе се исти параметри као и за конвенционалне челичне цијеви. Табела приказује просечне податке, усредсређене на средњу траку наше земље.

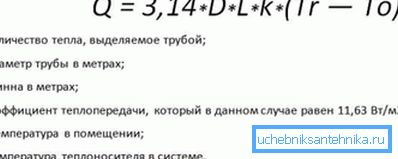

Али, ако десни столови нису били на руци, можете ићи на други начин. За приближне прорачуне, стручњаци, по правилу, користе једноставну формулу. Једина ствар коју ћете морати узети са столова је коефицијент преноса топлоте материјала. Сви остали подаци могу се добити на лицу места.

Предности и слабости самоизрађених челичних конструкција

• Можда најважнија предност је ниска цена такве батерије. Али то је тачно само ако заваривање није проблем за вас и све ће стварно бити учињено независно. Ако платите за рад заваривача, цена таквог радијатора може бити једнака трошковима јефтиног алуминијумског производа из Кине.
• Такве батерије, у највећој мери емитују сјајну топлотну енергију, тако да кисеоник није спаљен.

• Лакше је водити рачуна о волуметријским глатким површинама него за модерне валовите батерије.
• Челик лако издржава сваки радни притисак и не плаши се воденог чекића.
• Челичне домаће батерије раде подједнако добро у систему са присилном и природном циркулацијом расхладне течности.

Делимично смо изнели недостатке таквих структура. Конкретно, челик је подложан корозији, такве батерије треба да се осликавају бојом отпорним на топлоту, дизајн је веома модеран и, коначно, пренос топлоте оставља много жељеног.

Видео у овом чланку даје материјал на ову тему.

Закључак

Одлучивање о томе шта је најбоље за грејање цијеви или радијатора, треба зависити од специфичних услова и типа простора. На крају крајева, скупо ливење гвожђа такође ће изгледати смешно у земљи стакленик, као што је челични домаћи серпентин у луксузном купатилу.
