Радни притисак у систему грејања: проучавамо рад аутономних

Какав је радни притисак у систему грејања у згради која се сматра нормом? Шта би могла бити његова максимална вредност? Који су параметри бољи за аутономни систем? Овај чланак говори о притиску и његовом утицају на рад система грејања.

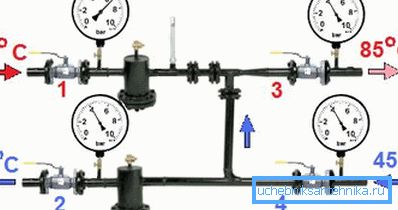

Расподела температура и притисака у лифтској јединици стамбене зграде.

Како су договорене ствари

Пре него што сазнамо који се притисак у систему грејања сматра редовним, упознајемо се са дизајном ових система.

Аутономни системи

Ова категорија укључује кругове са природном циркулацијом (гравитационо) и грејне пумпе опремљене циркулационим пумпама.

У првом случају, течност за хлађење је покретана променом густине током грејања: топлије масе се померају из котла у горњи дио кола са хладнијим и пролаз кроз радијаторе дају им вишак топлоте. Глава створена експанзијом је изузетно мала и обично се мери у десетинама метра; сходно томе, циркулација нема велику брзину.

У другом случају, расхладна течност доводи до померања пумпе мале снаге. Ствара притисак од једне до шест до осам метара, што драматично убрзава кретање воде или мешавине воде и гликола у кругу.

Циркулациона пумпа.

Референца: метар притиска одговара притиску од 0,1 кгф / цм2 (1/10 атмосфере).

Аутономни системи грејања су подељени на још једној основи: они могу бити отворени и затворени.

  • Отворено коло комуницира са атмосферским ваздухом кроз отворени спремник за експанзију.. Сходно томе, притисак воде у систему грејања одговара висини колоне воде изнад мерне тачке. Ако је ниво воде у експанзионој посуди 3 метра изнад нивоа пуњења, притисак у пуњењу износиће 0,3 атмосфере.
  • Затворено коло са атмосфером није пријављено, што покреће низ проблема са компензацијом за проширење хладњака током грејања. За њихово решавање користи се експанзиони резервоар типа мембране - резервоар, чији део је запремљен ваздухом одвојеним од воде помоћу еластичне гумене мембране. Поред тога, систем је опремљен сигурносним вентилом: он ресетује вишак расхладног средства када је резервоар пун.

За затворени систем грејања постоје два параметра који се односе на притисак.

  1. Притисак пуњења експанзионе посуде грејања. На собној температури, води или антифризи, постављен је једнак хидростатичком притиску у кругу.

Напомена: хидростатички притисак у систему грејања приватне куће поново одговара висини колоне воде и узет је једнако 10% његове висине у метрима.

  1. Рељарни притисак сигурносног вентила. Обично је подешен на 2,5 кгф / цм2.
Сигурносна група за аутономно грејање обухвата експанзиони резервоар, сигурносни вентил, манометар и аутоматску вентилацију.

Тренутни статички притисак у систему гријања током његовог рада одређује се и количина воде у њој и његова температура. Када се загреје, показатељ из очигледних разлога почиње да показује велике вредности.

ЦО

Како функционише систем централног грејања?

Загревана топлана или котловска вода улази у кућу преко линије за грејање. На обрнутој навој, враћа се, остављајући мало топлоте. Вода у кругу врши диференцијални притисак између навоја.

Централно грејање ради због разлике притиска између нити стазе.

Температура воде у доводној цеви зависи од тренутне улице и повезана је са њим, тзв. Распоредом температуре. Ево примера таквог распореда.

Улична температура, Ц Температура доводне цеви, С.
+8 53.2
0 72.4
-5 83.9
-10 95.3
-15 106.5
-20 117.5
-25 128
-30 139.3
-35 150

Температура повратног цевовода је такође стриктно регулисана и максимална брзина протока треба да буде једнака +70 Ц. Низак повратни тлак значи да кућа добија мање топлоте; прецењена - та енергија носи сувишне трошкове.

Међутим, као што је лако видети, разлика у температури између протицаја и повратног тока је превелика за нормално грејање. У овом режиму радијатори на постројењима за снабдевање ће се прегријати, а са задње стране тешко ће обезбедити станове топлотом.

Проблем је решен првобитним дизајном такозваног лифта или термичке јединице. Његова главна јединица, лифт, је чаура са уложеном млазницом у њега. Виши притисак и топлија вода за довод воде протиче кроз млазницу и извлачи неку хладну воду из повратка кроз усисавање у циклус поновљеног циркулације.

Шема лифта.

Захваљујући овој суптилности у кругу претвара велику масу воде са стабилнијом температуром. Дајемо још један графички приказ температуре за исти спектар уличних температура, али за мешавину која се директно преноси на батерије.

Улична температура, Ц Температура смеше,
+8 41.2
0 52.4
-5 58.9
-10 65.3
-15 71.5
-20 77.5
-25 83.5
-30 89.3
-35 95

Поред грејања, лифт даје кући топлу воду.

У старим кућама било је само две везице за водоснабдевање:

  1. На протоку (између улазног вентила и лифта).
  2. На повратној цеви (између улазног вентила и усисавања).
Такве термалне јединице биле су до 70 година.

Тамо гдје се ПТВ напаја зависи од тренутне температуре довода. На 90 ° Ц и ниже, врућа вода се повлачи из доводне цијеви, на вишим температурама - од повратка.

Главни недостатак такве шеме је у томе што у одсуству извлачења воде вода не кружи, а прије него што се загреје потребно је одводити неколико десетина литара кроз миксер.

Осим тога: гријаци за пешкире у старим кућама могу се загрејати само ако се у стану раздваја вода. Отварају еиелинер.

Од око седамдесетих до осамдесетих година прошлог века, чворови лифтова стекли су циркулационе славине: на доводу и на повратној линији појавили су се два вентила. Начини циркулације од хране за храну и од повратка до повратка обезбеђени су подлошки за пртљажнике на прирубницама између везица. Пречник машине за прање веша је већи од милиметра од млазнице дизала.

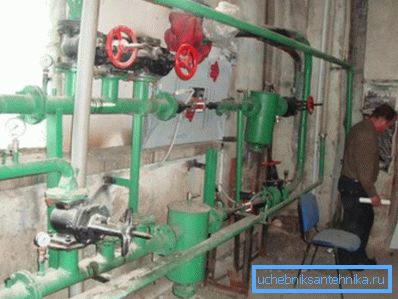

На свакој линији - две везице за довод топле воде.

Оно што показује мерач

Дакле, који се притисак у систему грејања вишеспратне зграде сматра нормом?

А шта се истовремено дешава у грејној мрези?

  • У лето, ван грејне сезоне, статички притисак грејног система одговара висини колоне воде. За зграду од десет спратова, приближно је једнако 3 кгф / цм2, за петоспратну зграду - 1,5 кгф / цм2.
  • Са отвореним кућиштем вентила и нормалним радом лифта, притисак у системима грејања скоро је изједначен повратним цевоводом и нормално је једнак 3-4 кгф / цм2.
Мерач притиска на фотографији показује 3,8 кгф / цм2. Вредност је прилично редовна.

Дозволите, али заправо је за циркулацију у њима неопходан прекомерни притисак у цеви за грејање. Како то да: контура је поравнана на обрезку, али свеједно циркулише?

Све је врло једноставно: после лифта манометар ће показати само 2 метра (0,2 атмосфере) више него на повратном цјевоводи. Да - да, капљица од само 2 метра покреће целу расхладну течност у огромној кући са стотинама радијатора.

А шта је са задржавањем подлошке? Која је разлика на њима?

Још мање - од пола метра до метра. И сасвим је довољно: због сложеније конфигурације, губитак притиска у систему гријања је много већи него у постројењима за грејање.

Што се тиче аутопута, за то током грејне сезоне, норма се сматра нормално за око 8 атмосфера на крми и 3 на повратној линији. Међутим, хидрауличка отпорност цеви и повезана са аутопутем ближе ЦХП у кући угасе диференцијал, а хладњак може доћи до удаљених подручја са параметрима 6 / 3.5 и чак 5/4 кгф / цм2.

На крају, главно питање: зашто притисак у систему грејања? На крају крајева, када је систем пуни, у сваком случају циркулираће средство за хлађење, зар не?

Не тако.

Без превеликог притиска, водени ступац не може да се подигне изнад тих 10 метара. У стамбеној згради изнад 3 ката, грејање једноставно неће радити.

Поред тога, ту су и неколико танвности.

  • Пре или касније, коло ће морати да се испразни и напуни. Без превеликог притиска ово је проблематично.
  • Не смијемо заборавити на топле воде. Напаја га исте грејне мреже. Без притиска, топла вода неће доћи до миксера.
За рад миксера потребан је прекомеран притисак у доводу воде.

Снабдевање топле воде

Какав притисак би требало да буде у систему гријања - изгледа смо се сазнали.

И шта ће показивач притиска показати у систему топлотне енергије?

  • Када се хладна вода загрева помоћу котла или гријача протока, притисак вреле воде ће бити управо једнак притиску у хладном воду минус губици како би се превазишао хидраулички отпор цеви.
  • Када напајање ПТВ из повратног цевовода до лифта испред миксера буде исте 3-4 атмосфере као на повратној цеви.
  • Међутим, када прикључивање ПТВ-а из притиска снаге у црева миксера може досећи импресивну 6-7 кгф / цм2.

Практична последица: када постављате кухињску славину својим рукама, боље је да не будете лени и поставите неколико вентила испред црева. Њихова цена почиње од једне и по стотину рубле по комаду. Ова једноставна упутства ће вам пружити прилику да брзо искључите воду у случају избацивања црева и да не пате од потпуног одсуства у целом стану током поправке.

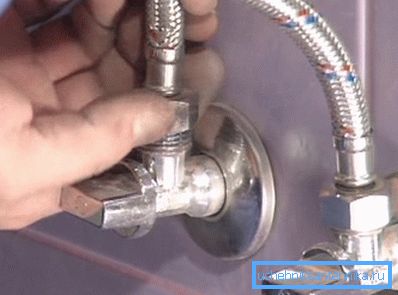

Вентил ће брзо искључити воду уколико постоје проблеми са цевима.

Закључак

Надамо се да ће наш материјал бити корисан читаоцу. Додатне информације о томе како систем грејања функционира, и који падови притиска у раду играју у свом раду, могу се наћи у приложеном видео-снимку. Успехи!
