Ефикасност грејања код куће зависи не само од котла и од изабраних модела радијатора. Није ни мање важно како се организује циркулација расхладног средства између ових уређаја. И ако су коришћени ранији цевоводи са везом метода повезивања, често се користи радијална дистрибуција система грејања. Иако је теже то учинити сами, предности и једноставност употребе не чине да се одрекнете по вашем избору.

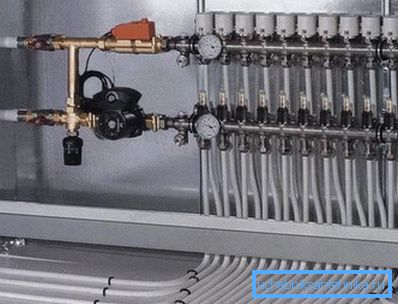

Метода греда организовања грејања - могућност фине контроле параметара грејања

Дизајн карактеристике

Грејање радијацијом, за разлику од учешћа тее, са којим су сви власници градских станова и кућа старе зграде познати, обезбеђује не повезивање, већ паралелно повезивање батерија са котлом.

У овом случају је инсталиран посебан орман за колекторе, у којем се пажљиво инсталирају сва неопходна контролна опрема, пумпе, мјерачи притиска, славине и сл.

Разлике између две инсталационе шеме наведене горе су следеће:

  1. Тежично ожичење захтева много мањи број цеви самих, али приликом инсталације, потребно је употребити пуно прикључака: чауре, осовине, спојнице и тако даље. Ово компликује поступак инсталације. Поред тога, доследан метод уређења система грејања сматра се мање поузданим, јер у овом случају постоји велика вероватноћа грешака која ће довести до депресуризације, стварања подручја различитог притиска флуида и тако даље.
Подметач цеви за цеви
  1. Радијална дистрибуција грејања, упркос потреби за куповином знатно већег броја цеви, користи само два прикључка за сваки радијатор: на раскрсници с колекторима и на цеви за одвод акумулатора.

Као резултат тога, можете безбједно угасити сваку "греду" грејне мреже до пода, без страха да ће доћи до цурења у било ком зглобу. Поред тога, ако се открије слом, лако можете искључити проблематичну област без ометања циркулације расхладне течности кроз опрему за замјену топлоте инсталиране у другим просторијама.

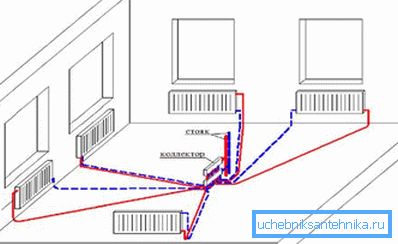

Радиометријски распоред грејних цевовода

Треба напоменути да је једна од главних мана радијалног грејања његова цена. Ово посебно важи за системе опремљене електричном опремом.

Обрати пажњу! Као иу случају тее система, систем зрачења обезбеђује организацију природног (гравитационог) и присилног (уз помоћ пумпе) струје расхладне течности.

Размотрите оба типа детаљније.

Радар Паттернс

Метода 1. Са принудном циркулацијом воде

Раније, радијални круг гријања, опремљен пумпама које пумпају воду, није био веома популаран због високе цијене делова. Али, у овом тренутку, цена опреме је значајно смањена, а све већи број људи се одлучује за то.

Главна разлика од гравитационе шеме је да течност (вода или антифриз) тече од котла до батерија и назад не због разлике температуре и притиска, већ уз помоћ пумпи.

Захваљујући томе, остварене су следеће предности:

  • Нема ограничења у геометрији и броју соба у згради куће;
  • грејање се може инсталирати у било којој просторији објекта;
  • цеви било које дужине, постављене без нагиба, могу се користити за повезивање радијатора и колектора.

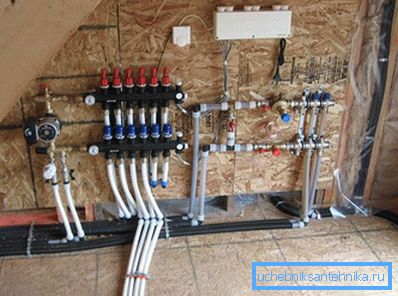

Један од елемената радијалног система грејања са присилном циркулацијом је пумпа

Савјет! Упркос чињеници да циркулациона пумпа може бити инсталирана у било којој тачки у систему, препоручљиво је то учинити на повратном колектору пре него што доведе хладњак у котао. Тамо је температура течности најмања, што позитивно утиче на век трајања опреме.

Метода 2. Са природном циркулацијом воде

У том случају, расхладна течност помера се због гравитације: загревана вода постаје мање густа и лакша, стога је исцртана до горње тачке система, након чега се, како се хлади, пролази кроз колекторе и радијаторе, а затим се враћа на грејач.

Систем гравитационог грејања има следеће карактеристике:

  1. Приликом инсталације потребан је отворени резервоар за експанзију који се инсталира на највишој тачки. Компензује топлотну експанзију расхладне течности и спречава повећање унутрашњег притиска у цевоводима.
  2. Мрежа за грејање са природном циркулацијом не захтева инсталирање скупе електричне опреме, што значајно смањује процијењене трошкове рада.
  3. Грејање природним циркулацијама је потпуно нестабилно. Чак и ако искључите струју, што је често случај у приградским подручјима или на селу, нећете остати без топлоте.

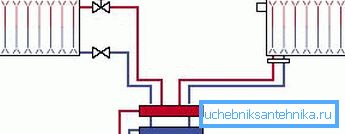

Грејни систем гравитације не користи пумпе.

Предности и мане радијалних система грејања

Позитивне стране

Главна предност радијалне шеме - једноставна употреба.

Посебна опрема чини управљање климатским мрежама ергономским и практичним:

  1. Можете поставити температуру сваког радијатора у кући без напуштања колектора.. Поред тога, ако је потребно, можете потпуно искључити снабдевање водом са било којим елементом система без утјецаја на перформансе целе грејне мреже.
  2. Сваки пар цеви повезује колектор са само једним радијатором.. Стога можете користити цевоводе малих пречника, који се лако могу прикрити под покривачем пода. Поред тога, омогућава делимично загревање површине пода.

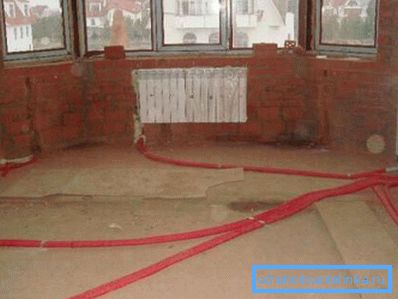

Цеви система за гријање зрака се постављају пре него што се поди попуни.
  1. Захваљујући употреби специјалних уређаја (такозваних хидро стрелаца - колектора великог пречника) могуће је формирати неколико грејних зона у кући са различитим температурама носача топлоте.

У овом случају се организује кратак спој између доводних и повратних цеви. Грејна вода стално кружује у хидрауличној игли, а ограда се може производити на различитим растојањима (температура зависи од тога).

Негативне стране

За комплетност, треба рећи о минусима употребе система за грејање.

Управо због њих, упркос свим предностима, није уобичајено:

  1. Снажно повећан проток цеви за довод и одвод. Што је већа кућа и сложенија геометрија соба, више детаља ће бити потребно. Поред тога, повећава се сложеност инсталације, која не може утицати на процијењене трошкове изградње.

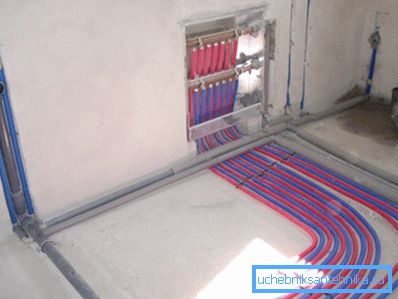

Систем за грејање радијацијом захтева употребу огромног броја цеви и колектора
  1. Потреба за скривеном инсталацијом. Ако се традиционални т-систем може поставити по зидовима, на овај начин не можете поставити огроман број цеви. Морају бити сакривени испод пода. Може се зидати иу зидовима, али у овом случају, потрошња материјала ће се повећавати још више.
  2. Нема зглобова. Приликом пројектовања цевовода, неопходно је осигурати да цев испод пода не садржи један спој. На овом месту најчешће се појављују удари, а трошкови поправке штете ће бити далеко од ниских и веома лабавих.
  3. Ако дизајн система укључује неколико кругова са различитом температуром расхладне течности, онда сваки од њих треба да буде опремљен циркулационом пумпом.

Могућности инсталације

Систем грејања греда за кућу је пројектован и инсталиран појединачно, у зависности од површине куће, броја соба, изабране расхладне течности и радијатора, као и других услова.

Међутим, постоји опћенито прихваћена инструкција за коју сваки инсталатер поступа.

Пре свега, треба напоменути да се радијално распоређивање цеви никада не врши у градским становима. Ово је због чињенице да се проток течности за хлађење у високим зградама врши кроз вертикалне стазе који повезују све станове - од првог спрата до последњег.

Немогуће је инсталирати колектор у стану, јер ће горњи спрат остати без загревања

Као резултат повезивања моћних колектора, топла вода неће доћи до просторија који се налазе изнад, што ће пореметити рад грејне мреже. Станари ће се жалити сервисној организацији која ће, прије или касније, приморати вас да демонтирају колекторе и да се врате у систем гријања воде.

Обрати пажњу! Наведено не односи се на случајеве када се аутономни котао користи за загревање стана. Он самостално загрева хладњак, што ће бити довољно да обезбеди потребе куће, без утицаја на интересе сусједа.

Приликом уређивања радијског грејања у приватној кући потребно је обратити пажњу на такве нијансе:

  1. Код колектора који испоручују и испуштају воду на батерије, постављени су вентили који спречавају стварање ваздушних утикача. Током рада, све ваздух који остане у систему ће бити испуштен кроз њих.

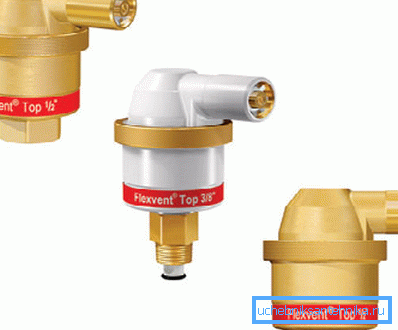

На повратним цевоводима треба поставити вентил, крварити ваздух
  1. Грејни круг мора бити опремљен експанзионом посудом, чија запремина износи 10% од количине течности за хлађење која пролази кроз цеви. Препоручљиво је купити мембранске контејнере затвореног типа.
  2. Препоручљиво је поставити резервоар на цевовод који повезује колектор за одвод до котла. То је због чињенице да херметички експанзиони резервоар не воли турбулентне токове воде, а најчешће се појављују на повратној цеви.

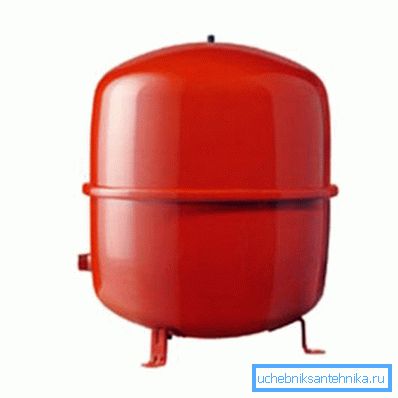

На фото-мембранском експанзионом резервоару за систем грејања.
  1. За разлику од експанзионог резервоара, локација инсталације циркулационих пумпи није толико важна. Али, такође је пожељно да их повежете са цевима који одводе хлађену расхладну течност. У том случају опрема ће радити више времена.
  2. Током инсталације потребно је осигурати да се осовине електричних пумпи налазе стриктно хоризонтално. У супротном, услед дисторзије, лежајеви ће брзо пропасти, па ћете морати промијенити или поправити опрему.

Закључак

Упркос свим предностима, радијацијски начин организовања грејања не може се приписати буџетским одлукама. Међутим, добитне користи су без сумње вредне новца и труда. Само је неопходно изабрати одговарајућу опрему тако да не постане "уско грло" система. Више о томе можете сазнати на видео снимку у овом чланку.
