Расипање топлоте радијатора: приближни прорачун и прорачун

Задатак сваког радијатора је да ефикасно загреје просторију. Према томе, један од најважнијих параметара ових уређаја је пренос топлоте, који одређује колико ће се радијатор добро носити са задатком. У наставку ћемо размотрити који фактори утичу на овај параметар, која топлота се преноси из различитих врста радијатора и како је израчунати.

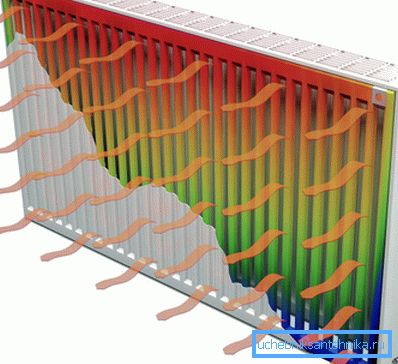

Директни пренос топлоте

Шта је пренос топлоте

Дакле, пренос топлоте се назива индикатор који означава количину топлоте коју уређај преноси током одређеног временског периода. Често се овај параметар назива термална снага, радијаторска снага или топлотни флукс. Измерен је у ватима, скраћено - ватима.

Међутим, у неким изворима овај параметар се мери калоријама на сат - 1 В одговара 859,8 кал / х. Међутим, такво мерење је ретко.

Треба напоменути да пренос топлоте из батерије врши три процеса:

  • Замена топлоте;
  • Конвекција;
  • Радијацијом.

Свака батерија преноси топлоту на сва три начина, али различити уређаји за гријање имају другачији однос. У ствари, радијатори се називају само они уређаји у којима се најмање 25% топлоте преноси директним зрачењем. Међутим, овај израз добија шире значење, због чега се користи и за конвекционе уређаје.

Шема опција преноса топлоте

Израчунавање преноса топлоте

При уређивању система грејања сопственим рукама, рачунање потребне снаге уређаја заслужује пажњу. Избор и њихова количина зависи од тога. С једне стране, сваки власник покушава да уштеди новац, тако да нема смисла купити додатне батерије, али с друге стране, уколико то није довољно, нећете моћи одржавати угодну температуру у вашем дому.

Постоје два начина за израчунавање топлотне енергије радијатора потребне за загревање просторије:

  • Приближни прорачун који се заснива на чињеници да на 10 квадратних метара просторије која има један прозор и један спољни зид захтијева један киловат снаге. Ако соба има два спољашња зидна врата, онда је потребно да га загреје 1.3 кВ.
  • Израчунавање по формули је компликованији метод, али истовремено омогућавајући добијање прецизније вредности.

У наставку је дат детаљан преглед сваког од ових метода.

Дијаграм зависности снаге батерије од броја секција и температуре хладњака

Приближан прорачун

Да бисте израчунали радијаторске радијаторе за пренос топлоте неопходне за загревање простора, потребно је да знате следеће параметре:

  • Тип батерије;
  • Његова величина;
  • Параметри собе.

Испод је табела радијатора за пренос топлоте из различитих материјала:

Тип Ефикасност једног одсека на температури од 80 степени
Ливено гвожђе 125-160 В
Алуминијум 200 вати
Биметални 204 В

Обрати пажњу! Ефикасност радијатора утиче на начин повезивања. Најефикаснији се сматра једносмерном везом, у којој се расхладна течност испоручује одозго и повратак излази из доњег дела. За уређаје са великим бројем секција, дијагонална веза је ефикаснија.

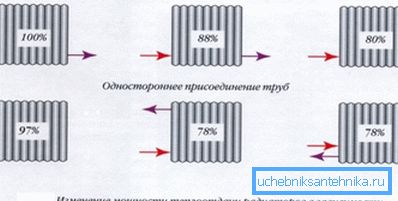

Дијаграм зависности ефикасности батерије на начин на који су повезани

На пример, просторија има површину од 18 квадратних метара, а у њему се планира уградња ливених гвожђа. С обзиром да је излаз топлоте радијатора 160 В по одељку, у нашем случају требамо - (18: 150) к100 = 11.25 ~ 12 секција.

Обрати пажњу! На продају можете наћи чврсте челичне плоче. Да бисте израчунали потребну снагу, потребан вам је сто преноса топлоте са радијатора за грејање, које обично нуде произвођачи.

Израчунавање по формули

Да бисте добили жељену вриједност, морате користити сљедећу формулу - П = Скхк41, гдје:

  • П је жељена вредност.
  • х - Висина собе.
  • С је његова област.
  • 41 - је стандардни индикатор минималне снаге по кубном метру запремине.

Добијену вредност треба поделити са номиналном снагом одсека да бисте сазнали потребан број.

Савјет! Ако се, као резултат прорачуна, добије фракциони број, треба га заокружити навише, јер ће недостатак снаге имати много већи утицај на удобност собе него на њену вишку.

Литијумска батерија

Карактеристике уређаја различитих типова

Као што смо сазнали, карактеристике преноса топлоте радијатора грејања у великој мјери зависе од материјала из којих су направљени.

У наставку ћемо детаљније погледати карактеристике преноса топлоте различитих типова батерија:

  • Ливено гвожђе - разликују се у најнижој ефикасности. Штавише, овај параметар зависи од међусобног простора. То је због његовог великог трчења - од 120 до 160 вати. Размена топлине се углавном јавља услед директног зрачења, а само 20 процената долази од конвекције.

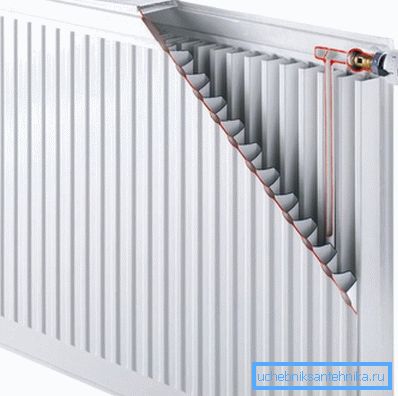

Челични панелни уређај
  • Панел - пренос топлоте челичних радијатора није много већи од челика, међутим, како би се побољшао пренос топлоте, дизајн је направљен од неколико панела, између којих се налазе пераје. Према томе, проценат конвективног преноса топлоте значајно се повећава.
  • Алуминијум - ефикасност је значајно већа од претходне две врсте уређаја, међутим, опсег оваквих батерија је ограничен. Чињеница је да нису дизајнирани за високи притисак, који је доступан у централизованим системима, а такође су дизајнирани да раде искључиво на пречишћеном расхладном средству.

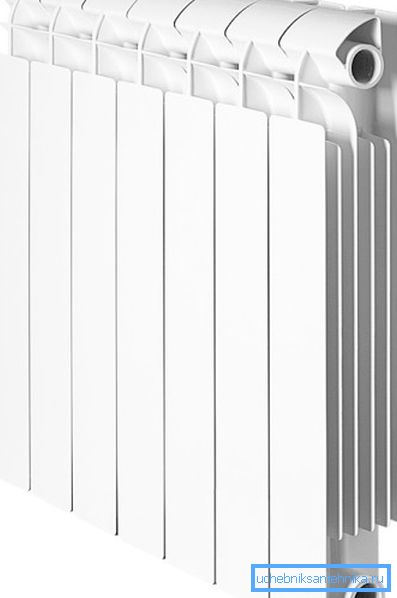

На фотографији - биметални уређај
  • Биметални - у погледу ефикасности, чак и премашују алуминијумске уређаје, а истовремено су и издржљиви, што омогућава њихово кориштење у централизованим системима. Наравно, цијена ових уређаја је највиша, али због велике снаге могуће је инсталирати радијаторе са мање секција него да их мало спасиш.

Обрати пажњу! Да би радијатор радио на пуној снази, мора бити правилно инсталиран - без нагиба и на одређеној удаљености од зида, према захтевима инструкција. Коришћење рефлектујућег пенофол фиксираног на зид такође ће помоћи у повећању ефикасности.

Овде су, можда, најважније тачке које треба да знате о топлотном току радијатора како бисте исправно израчунали систем грејања и не смијете да грешите њиховим избором.

Закључак

Термичка снага радијатора је једна од њихових најважнијих карактеристика. Због тога се на основу тога врши прорачун система грејања у стану, без којег је немогуће осигурати његово удобно загријавање у зимском периоду.

Можете читати више корисних информација о гласовној теми из видеа у овом чланку.
