Регистар грејања: методе производње, врсте, прорачун

Како су грејни регистри направљени од глатких цеви? Како су они? Када је употреба ових грејача оправдана? Коначно, како израчунати регистар - грејање мора одговарати карактеристикама собе, зар не? Покушајмо одговорити на ова питања.

Шта је то

Једноставним речима, регистар грејања је један или више цеви великог пречника кроз које циркулира хладњак. Цијеви повезују мостови и испоручују се са млазницама за повезивање доводних цеви тако да се циркулација одвија преко целог волумена гријача.

По којим знацима могу бити класификовани грејни регистри?

Материјали

Њихов избор није превелики:

• Самоуправни дизајни најчешће су направљени од црног челика. Начин повезивања цеви, надвоја и грана - заваривање.

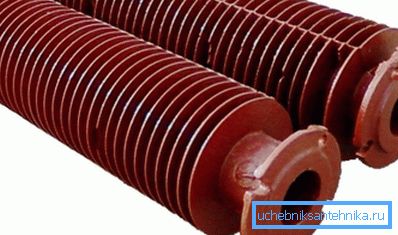

• Индустријски регистар се може саставити од цијеви од ливеног гвожђа са перајима. За монтажу користе се прирубнички спојеви са паронитним бртвама. Поред грејања, регистри гвожђа често играју улогу измјењивача топлоте, извлачење топлоте из производа сагоревања у котларницама и разним индустријама.

Корисно: у одсуству паронита у загревању воде, може се заменити бртвама, ручно изрезаним из коморе за аутомобиле. Али када грејање индустријских просторија са прегрејаним паром, неопходно је тражити управо паронит: обична гума на температурама од 200-400 степени брзо почиње да се сруши.

Оријентација

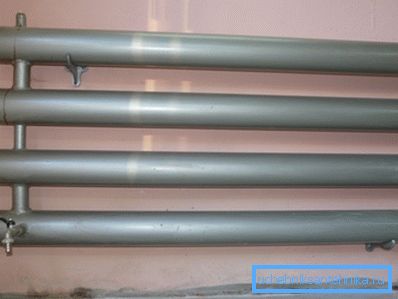

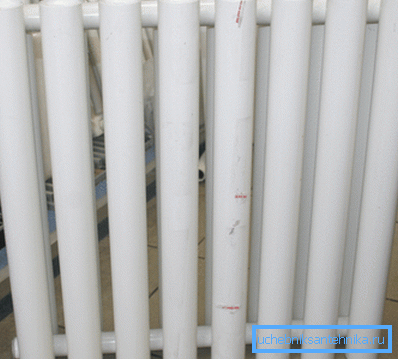

Типични индустријски регистар грејања је хоризонтално оријентисана цев. Међутим, радијатори за грејање цевастог челика за стамбене објекте су често вертикални.

Са истим димензијама и истом површином, излаз топлоте регистара грејања не зависи много од оријентације цеви.

Хоризонтална оријентација већине производа повезана је из прилично разноликих разлога:

1. За стварање топлотне завесе испред прозора, грејалица мора бити потпуно смјештена испод ње, што подразумева добро дефинисан однос дужине и висине.
2. Много је једноставније заварити низак и издужен регистар из хоризонталних цеви.

Јумперс

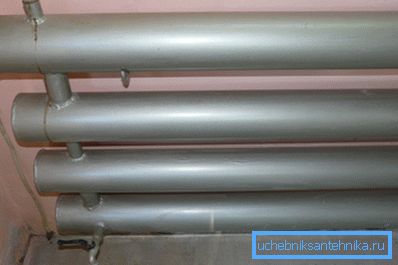

Облик и величина регистара џампера подељени су у сегментни и С-облик.

Упутство за упис у регистар прве категорије изгледа овако:

1. Цеви великог пречника сече на сегменте исте дужине.
2. Њихови крајеви су заглављени дисковима одрезаним са челичног лима дебљине 3-4 мм.
3. Отвори за надвратнике и млазнице се пресече у зидове цеви, након чега их грабају, а након уређивања регистратора, опљачкавају се.
4. Додатни, глуви прелазићи тачкови заварени су, дајући конструктивној крутости.

Производња регистара грејања ове врсте је атрактивна јер захтијева минимум алата: довољан је бугарски и заваривачки трансформатор. Цена једноставности дизајна је прилично висока хидрауличка отпорност уређаја због бројних прелазака пречника.

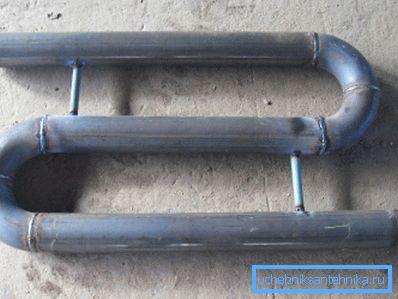

С-облици регистра за грејање су намотај сталног попречног пресека, у којем су тањи мостови потребни само за ригидност. За производњу округлих цеви са малим пречником цеви (до 50 мм) користи се цијев бендера. За велике делове потребно је набавити готове славине.

Посебни случајеви

Посебно вреди споменути неколико веома радознатих дизајна.

Континуирани регистар

Код предузећа изграђених у 50-70-их година прошлог века, умјесто секцијских или С-облика регистара, користи се прилично радознала конструкција: продавница или помоћна просторија је опљачкана око целог периметра са нераскидивим цевима. Шема је корисна у томе што грејање зидова пружа узлазни ток топлог ваздуха дуж целе дужине.

Аутономни регистар

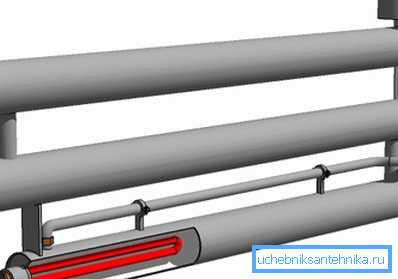

Као аутономни уређај за грејање, често се користи регистар, на крају доњег дела чији су инсталирани један или више цевних електричних грејача.

Производња уређаја има неколико суптилности.

• Јумперс у њему се раде на оба краја сваког одсека. Ово обезбеђује конвекцију хладњака.
• Уређај је отворен. Део његовог капацитета користи се као експанзиони резервоар: расхладна течност испуњава регистар само за 90-95% запремине.
• Као течност за хлађење често се не користи вода, већ уље (мининг или јефтини минерали), што нам омогућава да се не бојимо одмрзавања.

Скупштина

Шта је инсталација регистара грејања?

Најједноставније причвршћивање регистра је на глаткој ојачању ударе у зид са пречником од 10-14 мм.

1. Зид је означен нивоом неколико рупа на којима треба поставити доњи и горњи дио.
2. Рупе су бушене пречником мање од пола милиметра мање од прикључака који имате.

Савет: пошто се скоро немогуће наћи бушилица са пречником од 11,5 мм, рупа се може пробити са пречником од 10 мм и проширити металном бушилицом од 11,5 мм.

1. Дијелови алатне облоге са зглобом се доводе у зид до дубине од најмање 6-7 цм.
2. На њима је грејни уређај искључен.
3. Арматуре је савијен, савијајући се око секције регистра. За савијање помоћу полуге сегмента цеви.
4. Прекомерна опрема је одсечена на локацији; крај се заокружи датотеком како би се избјегла повреда.

Израчунавање

Какав је прорачун регистра грејања? Почнимо од далека.

Које техничке карактеристике гријача треба узети у обзир приликом избора?

• Радни притисак У завареном регистру очигледно прелази параметре станице централног грејања и омогућава му да издржи било који водени чекић.
• Радна температура Лако је претпоставити да не постоје посебна ограничења.
• Термичка снага. Она се бира у зависности од јачине просторије. Недостатак топлотне енергије значи да ће бити хладно код куће; вишка - то ће морати држати прозоре отворене и издржати нацрте.

Како се израчунава грејни регистар за челичне округле цијеви познатог пречника?

Следећа формула је важећа овде:

К = Пи * Дн * Л * к * Дт, где:

• К-секција топлотног флукса у ватима.
• Пи је број пи од 3.1415;
• ДН - спољашњи пречник цеви у метрима.
• Л - дужина секције у метрима.
• к је коефицијент топлотне проводљивости челичне цеви, узети као 11,63 В / м2 * Ц.
• Дт је делта температуре између расхладног средства и ваздуха у просторији.

Важна тачка: ток топлоте се израчунава за једну хоризонталну цев на овај начин. У мулти-ред регистру за све секције, изузев првог, користи се додатни фактор од 0,9: они се налазе у току тока топлог ваздуха из прве цеви, што смањује температурну делту.

Како прерачунати пречник цеви које је продавац одредио у центиметрима према уобичајеним вредностима? Овде је табела подударања величине:

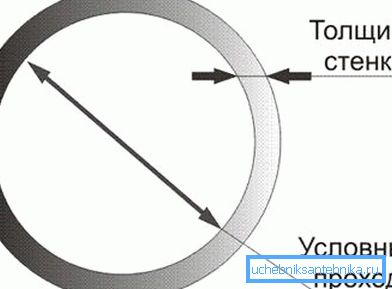

Напомена: Даљински управљач је приближан унутрашњем пречнику. Да би се добило спољно, неопходно је додати двоструко дебљину зида цеви.

Проценимо пренос топлоте регистра са четири реда са цеви са спољним пречником 108 мм и дужином од 1,2 метра на температури од + 80 ° Ц и температуром ваздуха у соби + 20 Ц.

1. За први одјељак, ток топлоте је 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 вати.
2. За сваки следећи број се помножи са 0,9. 284 * 0,9 = 255.
3. Укупна вредност је 284+ (255 * 3) = 1049 вати.

Евалуација уређаја

Покушајмо дати кратку оцјену регистра.

• Изузетно је трајно и толерантно.
• За разлику од секција са развијеним ребрима, лако се чисти око прашине.
• Он практично не треба прање. Док средство за хлађење циркулише кроз уређај, загреваће се кроз целокупну јачину звука.
• Изглед - рецимо, за аматере. Регистар не управо декорише собу.
• Због недостатка пераја и ниске топлотне проводљивости челика, излаз топлоте регистра је значајно инфериоран са алуминијумским радијатором истих димензија.

Закључци

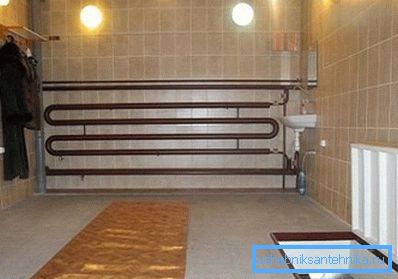

Регистар треба користити пре свега за грејање гаража, радионице и индустријске просторије. За стан, требало би да погледате компактније и пристојне алуминијумске и биметалне апарате за грејање.

Као и увек, приложени видео ће понудити читатељу додатне информације. Успехи!
