Регулатор за радијатор за грејање: дизајн карактеристике,

Традиционално, регулисање температуре радијатора грејања вршено је помоћу обичних вентила. То јест, на цеви за довод расхладног средства инсталирана је обична славина, помоћу којег се проток загрејане воде може повећати или, напротив, смањити.

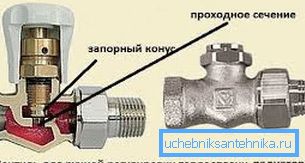

Дијаграм конвенционалног вентила

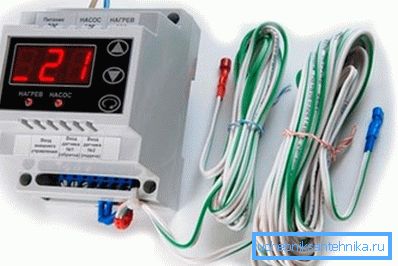

Комплет управљачких уређаја за аутоматску контролу котла

Ово рјешење, упркос једноставности извршења, имало је један велики недостатак, регулација је спроведена властитим рукама с погледом на личну перцепцију микроклиме или термометра.

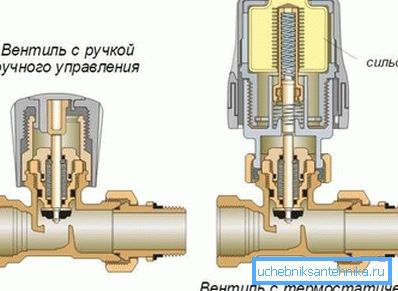

Упоређивање конвенционалних вентила и термичких глава

Технолошки напреднији и истовремено једноставан начин контроле параметара температуре је инсталирање уређаја који може утврдити потребу за повећањем или смањењем протока самог хладњака.

Такав уређај је регулатор грејања грејног радијатора - термостатска глава. Овај уређај је познат и по именима термалне главе или термостата и користи се за аутоматско одржавање одређених параметара температуре у датој просторији.

Дизајн карактеристике

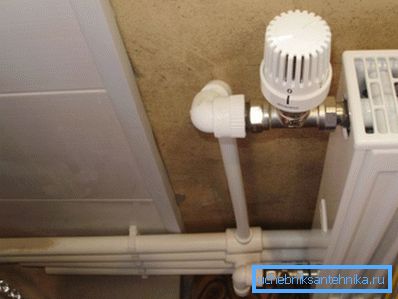

Вертикално монтиран термостат

Савремени аутоматски регулатор температуре на радијатору је инсталиран на доводној цеви за хладјење и споља је мали уређај у затвореном кућишту.

Термостат конструктивно се састоји од два дела:

  • вентил који затвара и отвара проток течности за хлађење;
  • термостатски елемент који поставља интервал одзива вентила.

Кућиште је слично код конфигурације кућишта радијаторског вентила, али уместо уобичајеног вентила, на телу је термостат. На површини термостатске главе се примењује мјерење које одговара температурним режимима. У складу са дипломирањем, можете подесити жељени мод, који ће бити подржан аутоматски.

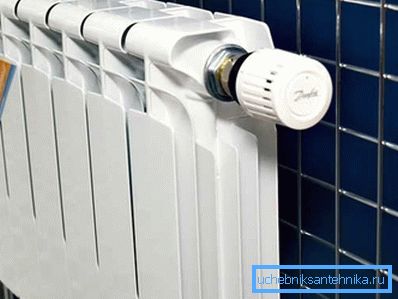

Хоризонтални распоред термостата

Према принципу деловања, термичке главе подељене су у две категорије: механичке и електронске.

Размотримо детаљније уређај ових модификација.

  • Дизајн механичког регулатора, упркос ефикасности апликације, је једноставан. Уређај се заснива на затвореној херметичкој конструкцији - махови. Мех је испуњен флуидом који је осетљив на падове притиска - течност или гас.

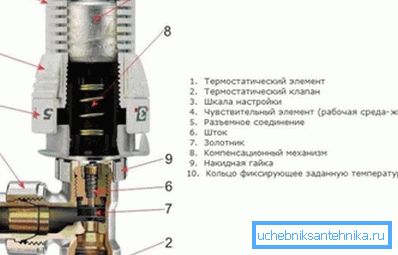

Шема уређаја механичког регулатора

Важно: Модификације уређаја пуњене плином посебно су осјетљиве на промјене температуре околине и притиска. Из тог разлога, такве уређаје треба поставити на те батерије, на врху које нема предње ивице ивице.

Како температура зрака у просторији расте, медијум који се пумпа у махови се шири. Као резултат, затворни вентил, који делимично или потпуно зауставља проток расхладног средства у батерију, затвара се.

Смањивањем интензитета тока хладњака, батерија се хлади и температура ваздуха у просторији пада. Као резултат, медијум који се пумпа у мех је компримован и вентил отвара прикључак за проток.

Посебна предност уређаја је глаткост подешавања, јер је течност осјетљива на падове притиска и глатко затвара вентил једнако колико је потребно за изједначавање температуре;

  • Електронска модификација термостата је погоднија за коришћење и стабилнија је у смислу одржавања температуре.

Наравно, цијена електронских уређаја је већа од трошкова механичких регулатора. Али ова разлика је у потпуности оправдана једноставношћу рада и тачности одржавања датих температурних параметара на потребном нивоу.

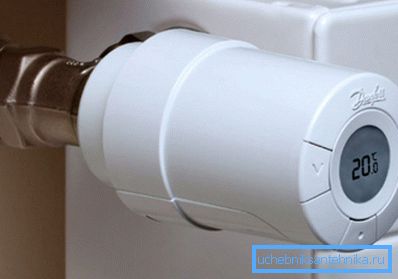

У фотографској електронској термичкој глави

У срцу електричног термостата је програмабилни микропроцесор. Ако је механички уређај подешен на један начин рада, онда се електрична модификација може програмирати за сваки дан у недељи.

За функционисање електронских уређаја који користе стандардне АА батерије. Ради лакшег коришћења, у неким верзијама термостата обезбеђен је сензор пуњења батерије.

Поред ових разлика, уочавамо и следеће карактеристичне карактеристике:

  • Модерни термостати могу бити изведени директно или у угаоној изведби. Избор једне или друге модификације релевантан је са становишта једноставности и ефикасности инсталационих радова;
  • Регулатори се производе са различитим попречним пресеком протока вентила. Из тог разлога, могуће је одабрати моделе за уређење једносевних и двоцевних система;
  • Регулатори се раде са удаљеним или интегрисаним сензором. Избор одређеног модела одређује се дизајнерским карактеристикама радијатора и локације инсталације.

Који је термостат бољи

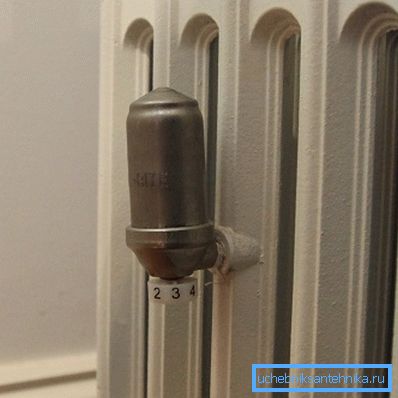

Неуобичајена позиција регулатора на одјељку од челика

Покушајмо да откријемо која термичка глава треба изабрати, тако да је подешавање радијатора једноставно и ефикасно.

Који уређај да изаберете - са течним или гасним млином?

По правилу, продавци у специјализованим продавницама у овом случају немају једногласно мишљење, обзиром да обе ове модификације имају карактеристичне предности.

  • Регулатори гаса пуњени гасом одликује се већи одговор елемента сенсинга на промјене притиска ваздуха у просторији;
  • Модификације типа течности нису тако брзе у одговору, али њихов одговор је тачнији.

Одмах смо приметили да тип медијума који се пумпа у микс не утиче на поузданост и издржљивост уређаја.

Који уређај да изаберете - са уграђеним или с даљинским сензором?

  1. Треба уградити термостатске елементе са уграђеним сензором тако да је око њих доступно слободно циркулацију ваздуха. Ако се ово правило занемарује, уређај ће се загрејати струјама које потичу из батерије, што ће узроковати нетачне аларме;

Важно: Да би се спречило прегревање регулатора, сензор се поставља хоризонтално.

  1. Термостатски елементи са даљинским сензором уграђени су у следеће случајеве:
    • ако предња ивица штрчи преко предње површине радијатора;
    • ако је прозор за прозоре ближе батерији на удаљености краћи од 100 мм;
    • ако је радијатор инсталиран у нишу;
    • ако је дубина грејача већа од 160 мм;
    • ако је термостат у току рада покривен дебелим завесама.

    Инсталација регулатора

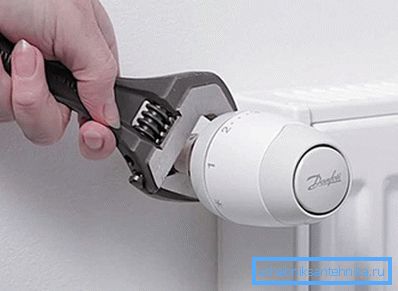

    Инсталација се врши помоћу подесивог кључа.

    Пре него што одлучите о редоследу уградње, сазнајте како близина завеса утиче на локацију регулатора:

    • Затварањем батерије, опремљеним термостатом, тешком завесом или декоративним екраном, изолирамо грејач из остатка просторије.. Као резултат, регулатор не покреће промена температуре ваздуха у просторији, већ промјеном ваздуха између батерије и завесе;
    • Наравно, ваздух у овом размаку ће се загријати брже него у остатку просторије, па због тога термостат неће радити исправно.. Стога, бирањем мјеста за инсталацију, покушавамо да пронађемо локацију на којој ће посебно бити отворен грејач и регулациони елемент.

    Упутства за инсталацију су једноставна. Тело вентила је постављено на улазу батерије. На вентилу је ознака у облику стрелице која показује правац протока хладњака. Када је вентил постављен тако да стрелица показује према батерији.

    За постављање вентила сензором неће бити потребан никакав посебан алат довољно подесив кључ.

    Процес подешавања уређаја може се разликовати у зависности од модела. Међутим, већина уређаја вам омогућава да подесите температуру у распону од + 10 ° Ц до + 25 ° Ц.

    У већини механичких термостата у процесу подешавања није постављена одређена температура, већ режим који одговара температури. Списак режима може се наћи у корисничком приручнику, који је повезан са стеченим термостатом.

    Закључак

    Упркос чињеници да тржиште има широк спектар регулатора, најбоље рјешење за удобан рад система грејања је термостат.

    Према статистичким подацима, исправна уградња електричне термичке главе омогућава уштеду до 20-30% енергије када управља аутономним системом. Штавише, иста температура у свим собама гарантује удобност и удобност.

    Имате ли питања? Више корисних информација можете пронаћи тако што ћете гледати видео у овом чланку.
