Регулатори температуре за грејање - основа "паметног"

Било би много лакше ако би се исте температуре одржавале на улици током читаве године, а онда не би било потребе за подешавањем грејања. Али у зиму, озбиљне мразе замењују одмрзавањем са позитивном температуром и обрнуто, јасно је да систем грејања мора адекватно реаговати на изненађења у времену.

Начини подешавања грејања

Сваки задатак, по правилу, има неколико начина да га ријеши, прилагођавање операције гријања није изузетак.

Ми можемо разликовати следеће методе прилагођавања:

• најједноставнија опција је поставити посебан регулатор испред сваког радијатора. Такви термостати за грејање на домаћинствима могу се користити у свему, без изузетка, системи грејања, а принцип рада је да се регулише струја течности кроз батерију;

Обрати пажњу! У великом броју случајева, на примјер, у урбаним становима, овај начин прилагођавања је једини доступан.

• ако је основа рада регулатора температуре подаци о промени температуре ваздуха у просторији (или споља), онда подешавање рада котла омогућава промјену температуре носача топлоте. У овом случају, регулациони уређај се налази директно на котлу;

• Циркулационе пумпе "Смарт" са благим растињем, али се такође могу класификовати као регулатори грејања. Ако је конвенционални регулатор инсталиран на радијатор, онда се пумпа налази директно на котлу (у цевоводу који снабдева хладено хладиво). Процес подешавања врши се променом брзине ротације ротор пумпе.

Од ових метода, први се сматра најфлексибилнијим, јер вам омогућава да промените температуру не само у једној просторији, већ иу појединачним радијаторима. Преостала два начина мењају рад система грејања у цјелини, тј. Температура ће се одмах промијенити у свим просторијама у кући.

Регулатори температуре за радијаторе

Такви уређаји су термичка глава која је инсталирана на месту прикључне цеви непосредно испред батерије. Принцип рада је једноставан - када температура у соби прелази предефинисану границу, уређај једноставно благо смањује унутрашњи пречник цеви, а запремина хладњака који улази у батерију се смањује.

Најједноставнији ручни регулатор је обична славина, у ком случају ће се подешавање ручно извршити. Али чешће су користили аутоматске моделе.

Врсте термостата

Ако је главни принцип изабран као главни критеријум, онда се сви уређаји овог типа могу поделити на механичке и аутоматске. У механичком човеку регулише температуру сопственим рукама, непрекидно окретањем вентила, у аутоматском - након подешавања уређаја самог.

Такође можете дати класификацију по локацији сензора.

Постоји 3 опције:

• сензор температуре се налази директно у термичкој глави (у овом случају потребно је нарочито пажљиво пратити инсталацију регулационог уређаја, јер у близини постоји радијатор за грејање);
• сензор је постављен неколико метара - омогућава вам да прецизније регулишете рад загревања;

• Сензор се поставља споља - као резултат, добијамо регулатор грејања који зависи од времена. Одмах ће реаговати на промјене температуре споља.

Обрати пажњу! Када користите сензоре за унутрашњу температуру, увек постоји временско размак између мијењања временских услова на улици и промјене начина рада грејања. Употреба спољних термичких сензора решава овај проблем.

Уређај, принцип рада и припрема термостата за рад

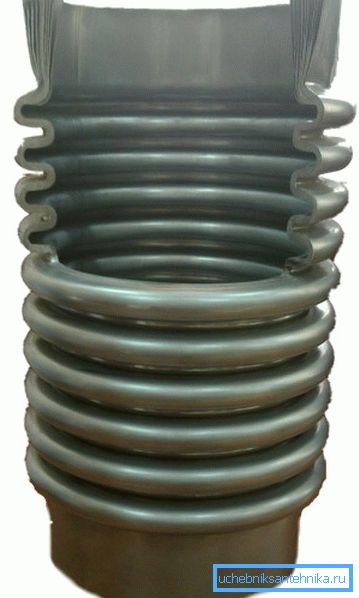

Термостати за радијаторе који раде у аутоматском режиму користе својство течности и гасова да би се проширили и уговорили када су загрејани / хлађени. У глави налази се херметична комора (махови) у којој постоји радна течност или гас.

Зид мјешавице је валовит, тако да када се унутрашња волумен промијени, проширује се или скраћује. С обзиром на то, постоји промена у лумену у цеви која доводи хладњак у радијатор.

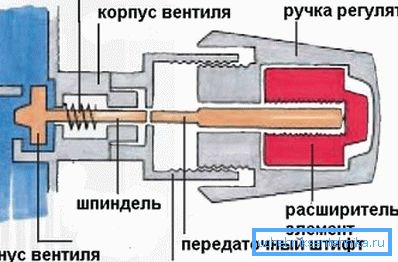

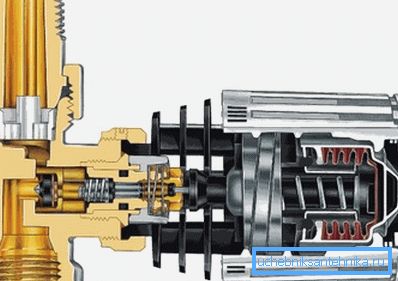

На дијаграму испод приказан је термофонски уређај Данфосс-а. Видјено је да када се мехови пролазе, вентил делимично блокира доводну цев.

Чак и када користите аутоматске уређаје, потребно је унапред подесити.

Радијатори за грејање су подешени по овом редоследу:

• Прво морате осигурати гладак проток расхладног средства у радијатор, тако да се вентил потпуно отвара;
• чим собна температура пређе потребну вредност од 5-7? С, вентил се потпуно затвара;
• сада само треба да сачекаш док собна температура не падне на жељену вредност;
• чим се температура постане удобна, полако можете отворити вентил док се радијатор не загреје и чује се звук воде. Можемо претпоставити да је термостат за радијаторе постављен и спреман.

Прилагођавање конвектора

Често често се уместо уобичајених батерија за подно грејање користе внутриполние конвектори. Карактеристика таквих уређаја је да уградјују вентилатор како би побољшали размјену ваздуха.

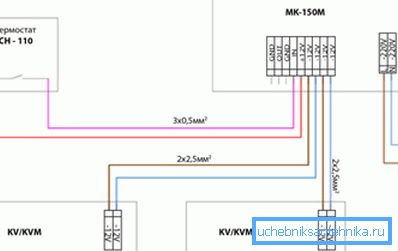

Регулатор брзине вентилатора грејача омогућава смањење количине ваздуха кроз пролазе конвектора, због чега се температура у просторији мења. Без подешавања уређаја, вентилатор увек ради са 100% обртаја.

У напредним моделима, након што температура у соби пада за 1,5 ° Ц, вентилатор је укључен и, због дувалице, повећава брзину преноса топлоте гријача. Штавише, један регулатор може истовремено радити са више вентилатора.

Подешавање котла

У приватним кућама, да бисте променили начин рада грејања у ширем распону, можете користити уређаје који регулишу рад котла у цјелини. Ово ће смањити температуру хладњака у систему и ријешити 2 проблема одједном: уштедјети на гориву и добити оптималну температуру у собама.

Уређаји за подешавање рада котла

Такви регулатори грејања се састоје од 2 блока:

• 1. блок - састоји се од термалног сензора, који се може ставити иу просторију и на улицу. Постављање на улици има бројне предности, а нарочито се повећава брзина одзива система на мијењање временских увјета;
• 2. блок - уређај за подешавање, који се налази у непосредној близини котла. Између њих, обе јединице су повезане металном жицом.

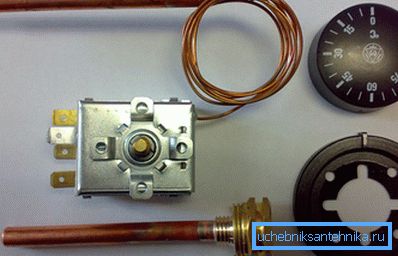

Принцип рада уређаја заснован је на чињеници да се електричне карактеристике проводника мењају променом температуре. Главни радни елемент термостата је термоелемент или термистор.

Принцип њиховог рада је нешто другачији:

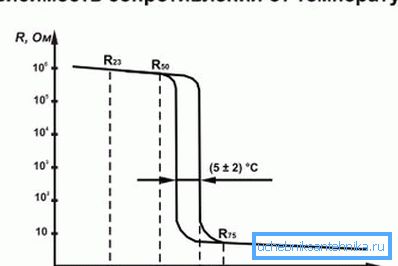

• електрични термостати грејања уз употребу термистора забиљежавају промјену отпорности термистора;

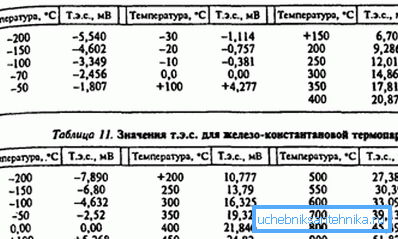

• Постоје уређаји који користе термоелемент - то јест, плоча заварена из 2 различита метала. Врсте метала су одабране на такав начин да се на споју појављује довољно висока разлика потенцијала, са промјеном температуре тачке лемљења, промјена потенцијала такође се мења.

Овај термостат вам омогућава да контролишете температуру у широком опсегу, без обзира на снагу система грејања. Може се користити иу приватној градњи иу вишенамјенским зградама, каскада термистора омогућава у овом случају стварање интелигентног система гријања.

Примери уређаја који регулишу рад котла

Такви уређаји се у великој мјери разликују у зависности од сложености дизајна, могућности понашања програма у различитим данима иу различитим временима дана, као и тачности контроле температуре.

Можете довести неколико модела у циљу повећања сложености и трошкова:

• регулатор собног грејања ВРТ 40 - може се назвати једним од најједноставнијих уређаја за подешавање рада котла (спада у класу аналогних електричних регулатора). Режим температуре се подешава ручно, а сензор температуре се налази директно у соби. Поред неколико режима температуре, нема додатних подешавања;

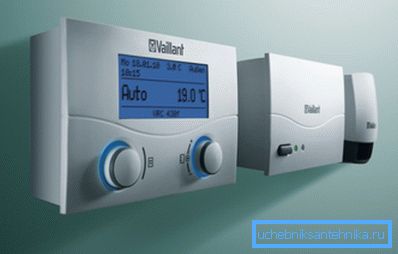

• аутоматски регулатор грејања Цалорматиц 430 - пружа редоследу веће могућности за контролу температуре. Односи се на електронске контролере са затвореном логиком (то јест, можете користити само начине рада које пружа произвођач). Овај уређај је око 13-15 пута већи од модела ВРТ 40;

• Взлиот-РО 2 - међу уређајима на тржишту за подешавање грејања може се назвати лидером у флексибилности и тачности регулације. Поред тога, корисник може поставити произвољан начин рада, јер се овај уређај производи са отвореном логиком, тј. Може се репрограмирати. Истина, постоји и недостатак тога - просечан потрошач вероватно неће желети да се помири с финим подешавањима, а цена ће вас учинити да размислите два пута пре куповине.

Уређаји попут другог на листи најчешће се користе у индустрији у просторијама где су температурни услови од посебног значаја. Поред једноставног подешавања, такви уређаји омогућавају да се користе за прикупљање статистичких података, па чак и за потребе истраживања, али конвенционални термостати за радијаторе су неприкладни за те сврхе.

Подешавање рада котлова на чврста горива

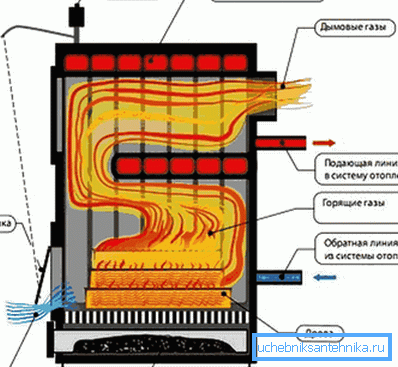

У плинском или електричном котлу, регулациона јединица регулише или температуру грејања измењивача топлоте (електрични котао) или учесталост и трајање гасног котла (гасни котлови). У случају котлова на чврста горива, процес сагоревања горива не може се прекинути сваких 20-30 минута, те је зато потребан другачији принцип како би се прилагодио њиховом раду.

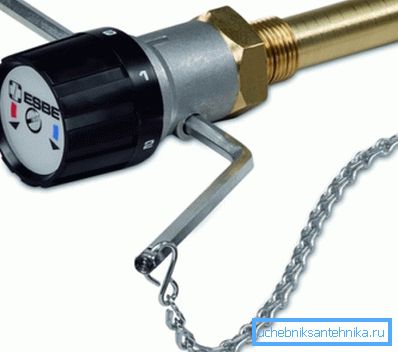

Стопа сагоревања горива, а самим тим и интензитет стварања топлотне енергије зависи од брзине сагоревања горива, и на овај параметар је директно погођен потисак. Нацрт регулатора котлова на чврста горива мења количину свежег ваздуха који улази у комору за сагоревање и тиме регулише рад котла у цјелини.

Током рада, такав уређај непрекидно прати температуру расхладне течности (у ту сврху користи се потапајући рукав за урањање), а стварна промена у положају вентила котла врши се помоћу механичког преноса.

Након инсталације, потребно је да конфигуришете регулатор, упутства за конфигурисање изгледа овако:

• окретањем дугмета поставите жељену температуру;

Обрати пажњу! Ако је уређај инсталиран хоризонтално, онда је потребно да користите црвену скалу ако је вертикално-жута.

• након тога потребно је поплавити котао и довести температуру у потребну;
• онда се ланац ставља на вентил. Важно је да се не сагне, максимална резерва слободног кола не би требало да прелази 1 мм.

Такав термостат за грејање ће променити величину празнине кроз коју улази свеж ваздух. Чим температура премаши потребну, термостат кроз систем ручица мало помера круга, а уз њега и дампер повећава проток ваздуха, па се процес сагоријевања наставља интензивније.

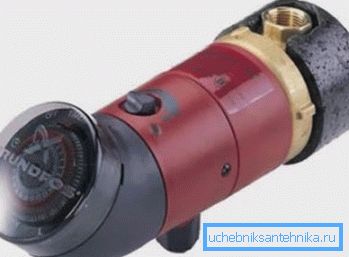

Подешавање грејања циркулационом пумпом

У прошлости су коришћене нерегулисане пумпе, односно није било начина регулисања струје расхладне течности кроз цијеви. Данас се такве реткости могу пронаћи само у старим зградама, ау већини случајева замењују их подесиве циркулационе пумпе.

Ако конвенционални регулатор радијатора грејања мијења струју хладњака у посебном радијатору, онда промјена у режиму рада пумпе утиче на ефикасност читавог система грејања у цјелини. На пример, ноћу брзина ротора се смањује, јер нема потребе за интензивним загревањем.

Комплекснији модели омогућавају прилагођавање начина рада уређаја на дан у недељи, као иу време дана. Доступни режими рада су "Парти", "Вацатион", "Веекенд" итд.

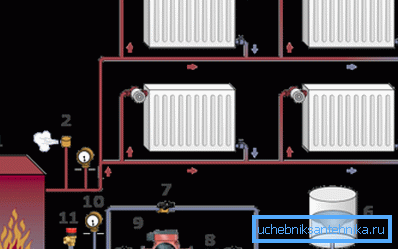

Шема система грејања омогућава уградњу пумпе директно испред котла у секцији цевовода помоћу хлађеног расхладног средства. Ако покушате да га инсталирате на излазу из котла, висока температура расхладног средства значајно ће смањити трајност пумпе.

Сумирајући

Радијатори за гријање са термостатом омогућавају вам да направите заиста "паметан" систем грејања који се прилагођава променама у временским условима. У међувремену, регулатори батерије су далеко од једине начине за подешавање рада система грејања. Предложени материјал - покушај сумирања постојећих начина за прилагођавање гријања у кући.

Видео приказује пример повезивања термостата са котлом.
