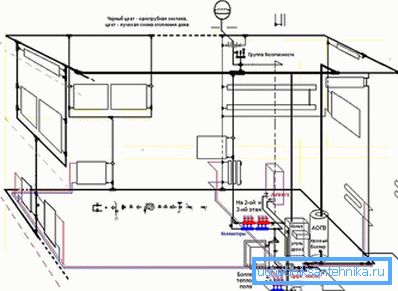

Сама дистрибуција грејања

Ефикасан систем кућног грејања је веома важан фактор у удобности живљења у кући. Једноједно грејање свих уређаја за гријање значи његов правилан рад. Али понекад се испоставља да хладњак није довољан за све тачке анализе. Ово се дешава из више разлога, на примјер, због непоштивања пречника цијеви током инсталације система или погрешне инсталације грејне инсталације. Испоставља се овако: довољна је температура, у систему постоји вода и нема довољно топлоте, јер све батерије једноставно немају тачну дистрибуцију воде. То значи да је повријеђено основно правило за избор пречника цијеви: сума пречника свих кругова гријања мора бити једнака или нешто већа од пречника излазне цијеви из котла. У том случају, било да користите вентиле на батеријама, потребно је подесити проток расхладне течности у систем грејања или га требати поновити. Једно од решења проблема јесте да дистрибуцијски манифолд направите сопственим рукама

Принцип рада

Грешке претходних инсталатера грешке можете исправити примјеном једног од класичних дијаграма везе. До сада је најефикаснији систем дистрибуције расхладног средства у систему грејања дистрибутивни колектор.

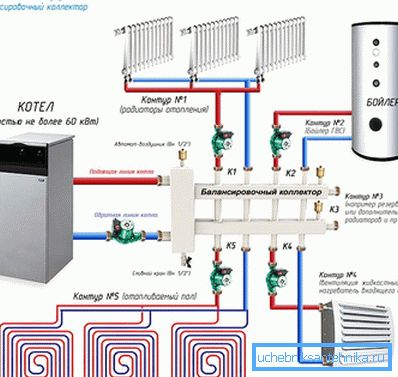

У свом језгру, ово је резервоар у који се загрева вода из котла за грејање. Из ње пролази кроз цијеви мањих пречника до тачке анализе (грејни радијатори, грејани подови, индиректни котао за загријавање). Након одвајања врућине, вода се враћа кроз исте цијеви, али већ на други исти капацитет (пријем), а онда се генерални ток враћа у котао. Циклус је комплетан.

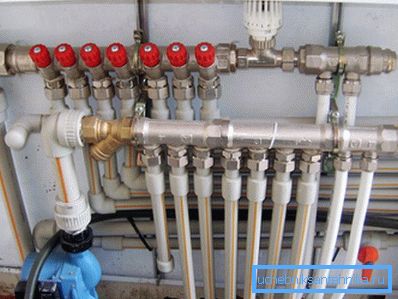

Како промијенити систем грејања

Имајући вештине у руковању алатима, апаратима за заваривање (ако је заваривање неопходно) и познавањем водовода, једноставно је направити дистрибутивни колектор за грејање. Прво морате одлучити о броју кругова за грејање. То су одвојене границе које одређују просторије (оне или више).

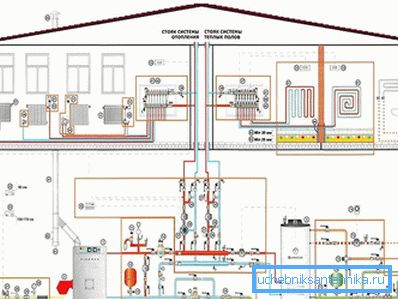

Ако инсталирате колектор у индивидуалном грејању две или више спратних кућа, онда је на сваком спрату боље направити властити чешаљ (дистрибутер). У овом случају не можете да радите без котловнице, у којој ће се налазити главни дистрибутивни колектор.

Ако је кућа једнокатница, препоручљиво је направити један дистрибутивни чвор, који ће се налазити поред котла. Да све узмемо у засебну собу или га комбинујете, рецимо са кухињом - ова одлука се доноси на основу распореда и величине куће, модела котла и врсте горива на којем ради.

У случају уградње дистрибутивног дистрибутивног колектора директно поред котла, израђен је од металних цијеви кружног или правоугаоног попречног пресека. Али пре почетка рада, требало би да одредите број тачака анализе расхладне течности. Од овога зависи избор пречника цеви које треба положити. После тога, за јасноћу, потребно је да нацртате цртеж. Приказује све потребне димензије и параметре:

• Пречници цевовода за поврат и повратак, грана на круг грејања, навоји.
• Раздаљине између грана пријема и пријема.
• Растојања између главне доводне и повратне цеви.
• Директне славине. Могу бити усмерени у супротним правцима или навише. Ако су доводи за довод и повратак усмјерени у једном правцу, онда су постављени у шаблон контролне плоче.

Када су све потребне припреме учињене, можете наставити са радом.

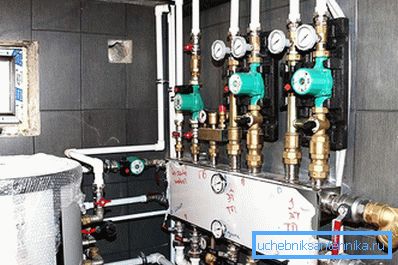

Котларница

Колектор котловнице је направљен од две матрице: испорука и повратак. Наравно, за велику кућу, због импресивне запремине носача топлоте и значајне дужине система грејања, за производњу дистрибутивног колектора користе се цијеви пречника од најмање 100 мм.

Колектор за снабдевање је монтиран са вентилом и циркулационим пумпама, а повратни - само са затварањем вентила.

Чак и на дистрибутивном манифолду, постављени су мјерачи, термометри и сигурносна група. Овакво "пуњење" омогућава, без искључивања грејања у кући, да реши проблеме одвојене гране.

Приликом инсталације постоји следећи низ радова:

• У складу са цртежом набављене цеви (у нашем случају, метал). Уколико је потребно, они се чисте од рђе.
• Према монтажној шеми, цеви се заварују електричним или гасним заваривањем.
• Сви заваривачи се чисте и дизајн је обојен.
• Колектор је повезан са системом грејања и под притиском - проверите да ли је дошло до цурења. Урадите то испуњавањем воде и оставите неко вријеме под притиском.

Локални колектор

Инсталација таквог чвора у принципу се не разликује од монтаже дистрибутера у котларници. Изузетак је цевни материјал. Будући да је то, рецимо, редундантни чвор, који је далеко од уређаја за гријање, а ефекат температуре на њега је много мањи, онда се могу користити композитне ПП цијеви или од металне пластике. Међутим, лемљење је поузданије од колетне везе, па су пожељне цеви од полипропилена.

Следећа разлика локалног чешљака из котларнице је да, пошто је дужина цијеви мала, вода нема времена да дају сву температуру и враћа се довољно врућом, а вода у повратном току у котао је готово хладна.

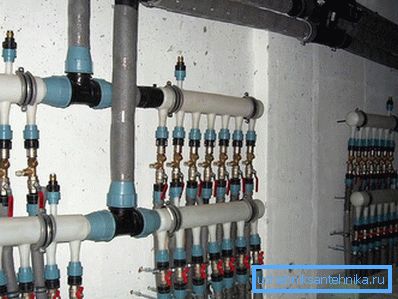

Профитабилно или не

Колико је профитабилно да сами инсталирате колектор за дистрибуцију грејања, судите сами. Прво, трошите само на материјале. Друго, у потпуности је у складу са техничким параметрима вашег система грејања, док ће колектор за складиштење још увек морати да га преуреди. А ово је и трошак. Треће, колектор ће помоћи да брзо надокнаже трошкове његове инсталације. На који начин? У конвенционалном двоцевном систему грејања, расхладна течност пролази дуж контуре, дајући топлоту, рецимо, 20м, а колектор кола је пола дузе иде у једну тачку анализе, тако да је вода у повратној линији топлија, а мање за грејање је потребно мање горива. И с обзиром да је гориво веома, врло скупо, онда ће платити за себе у једној сезони. Ако имате питања, пишите коментаре на чланак. Специјалиста који ради на сајту ће Вам пружити додатне информације.

Видео

Можете научити како да направите дистрибутивни колектив из видео снимка који нудимо:

Схеме

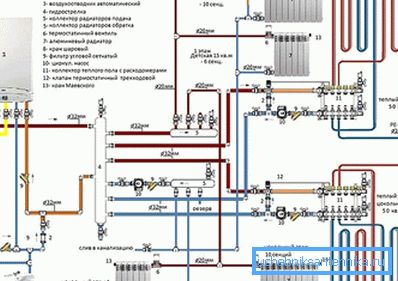

Следе неколико шема колектора за грејање:
