Самостални грејни котлови: како одабрати дизајн уређаја и

У сеоској кући је често хитан проблем грејања у хладној сезони. Конвенционалне пећи на угаљ или пећи на дрва нису врло ефикасне: трошкови горива су ирационални, потребно је пуно времена за уклањање чађи и пепела, а у собама је дошло до пада температуре. Одлично решење за проблем који се изражава ће бити котао за грејање.

Такве јединице су модерније и ефикасније од пећи. Уз довољну снагу, уређај ће моћи гријати не само стамбену зграду, већ и индустријску, пословну зграду. По жељи, таква јединица се може направити ручно.

Како се котао ради грејања

Сви котлови за гријање су уређени према истом принципу - гориво преноси топлотну енергију у измењивач топлоте. То загрева носач топлоте - воду, уље, антифриз (погледати и чланак Израчун радијатора за грејање: потреба за топлотном енергијом и бројем секција).

За ефикасност уређаја постоје два индикатора.

1. Ниво горива. Када недовољно снабдевање кисеоником са отпадом из сагоревања уклања течности за испаравање течности или пиролизу, и могу се одрећи пуно енергије током сагоревања, онда је неопходно измијенити унутрашњи бојлер за гријање.
2. Уређај за измјењивање топлоте. Што је контактна површина коморе за сагоревање и резервоара за воду, већа топлотна енергија се пренесе из горионика за гориво у одређено време.

Обрати пажњу! На основу тога, температура отпадног сагоревања треба бити што је могуће мања. Са падом овог индикатора код котла повећава се ефикасност. Поред тога, што је нижа температура у димњаку, то ће бити издржљивије, а рад јединице је сигурнији.

Избор дизајна уређаја

Када направите цртеже кућних котлова за гријање, доступност материјала и одређена врста горива у вашем подручју ће утицати на њихов изглед и рад.

1. Доступност материјала. Челик отпоран на топлоту је погоднији за грејне уређаје од обичног нерђајућег челика. Али ово се користи чешће. Поента је да је материјал лако доступан, а његова цена је нижа.
2. Могућност обраде. Посуда од ливеног гвожђа не може учинити код куће.

Стога, када се израђују котли на чврсто гориво, најчешћи материјал за њих је лим.

1. Дебљина челика треба да буде 4/5 мм. Можете га носити са млином, гасом или електричним заваривањем.
2. Јединични уређај зависи од врсте одабраног горива.
3. На дизајн утиче начин циркулације воде у кругу.
4. Упутство напомиње да су неопходне значајне висине резервоара и великог пресека млазница, као и кругова за грејање, како би вода била загревана како би циркулирала природном конвекцијом. Што је мањи њихов пречник, већа је хидрауличка отпорност и нижа је брзина циркулације.
5. Ако ставите пумпу, то ће повећати брзину протока воде, чиме ће се омогућити смањење пресека цијеви и висине резервоара.

Када се уградјују котлови за домаћинство за кућу, вреди запамтити неколико препорука.

1. Боље је направити грејача и млазнице уређаја од цеви са попречним пресеком од најмање 32 мм.
2. Од када се пумпа искључује, брзина протока расхладне течности се смањује, његова температура се повећава. Због тога грејни круг треба да буде од поцинкованих цеви. Аналоги од пластике (имају ниску отпорност на високе температуре), чак и ојачан, боље је не користити.

Врсте јединица

Најчешћи котлови на дрва.

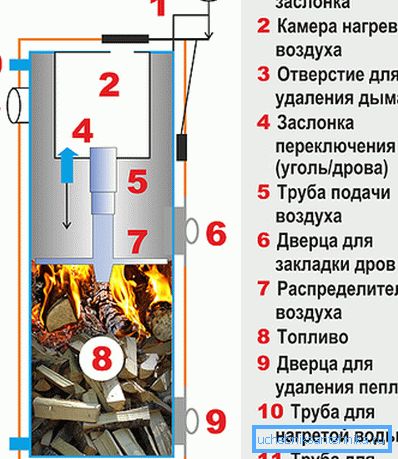

Дрвени агрегати

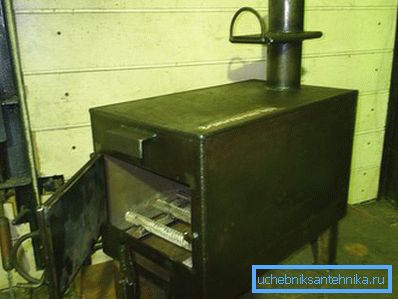

1. Најједноставнији домаћи котао за грејање на дрва има изглед два цилиндра, мања од њих се налази унутар већег.
2. Унутрашња структура је ватрена кутија, а спољна је резервоар за воду.
3. Да би се минимизирали радови заваривања, могуће је користити тело дебљине зидова као тело јединице.
4. Домаћи котао за грејање на дрвету могу имати различите величине и облике, на основу доступности ових или других материјала. Дакле, можете поставити заварену правоугаону пећ у цилиндричном резервоару за воду. Као опција - поставити у пећи калем или измјењивач топлоте из више цијеви постављених уздужно или попречно.
5. Дрвени котлови се могу залепити на било коју врсту чврстог горива. За њих, одговарајући угаљ, пелете, редовно огревно дрво, брикети са сувим тресетом итд.

Главни недостатак таквих уређаја је њихова мала ефикасност.

Пиролисис аналогуес

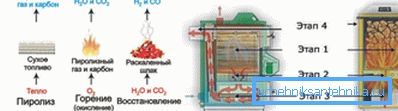

1. У таквим котловима, на температурама од 200/800 ° Ц и ограниченом количином кисеоника, дрво емитује топлоту током сагоревања и претвара се у пиролизов гас и дрвени кокс. Даље, ваздух се помеша у загрејан гас, што изазива супстанцу да се упали са ослобађањем велике количине топлотне енергије.
2. Резултат тога је висока ефикасност уређаја који досегну 92%. На једном дијелу јединице за гориво може радити 10/12 сати. Уобичајени домаћи котао на чврсто гориво има индикатор од 4 сата.
3. Гориво у јединици гори са минималном количином отпада. Горење гаса се може регулисати помоћу аутоматизације.

Обрати пажњу! Када се гасне и чврсте фракције горива сагоревају одвојено, захтеви за садржај влаге у дрвету за огрев се повећавају. Са вредношћу више од 30% гаса са великом запремином водене паре спаљује без обзира.

Јединице за отпадне уља

Занимљиви котлови за израду. Испаравају уље пре него што изгоре. Када јединица достигне радне температуре, капање у загрејану палету тренутно претвара у гас, који, када се спали, загрева измењивач топлоте.

Као гориво у таквим уређајима, можете користити дизел.

Електрична опрема

Домаћи електрични котао за грејање је врло једноставан у дизајну. Унутар цеви великог попречног пресека има грејач. Повратна цев је заварена до кућишта одоздо, навој се монтира на врху.

Треба напоменути да електрични котлови капацитета више од 7 кВ не смеју бити прикључени на мрежу на 220 волти.

Напон на 380 није свуда.

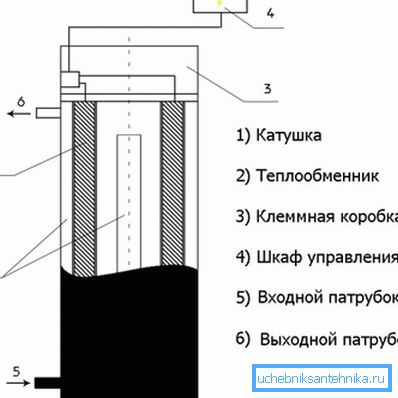

1. Комплекснији домаћи индукциони котао за грејање.

1. Његов најједноставнији дизајн састоји се од пластичне цеви дебелог зида. Емајлирана жица је око 100 окрета око њега.
2. Прикључен је на заваривач који има струју (излаз) од 15 А.
3. Унутар кућишта постоје елементи загрејани вретеном струјањем - челичном траком или дебелом жицом.
4. Повратна цев је спојена са кућиштем одоздо, и напајање одозго.
5. Коло је напуњено са расхладним флуидом, а уређај прикључен на напајање.
6. За такав уређај није потребна пумпа. Циркулација обезбеђује конвекцију загрејане воде.

Закључак

Котлови за грејање могу се вршити независно. Такви уређаји су много ефикаснији од пећи и могу повећати перформансе система гријања (погледати и чланак Самостални систем гријања: Карактеристике уређаја).

Видео у чланку и даље садржи мноштво занимљивих ствари.
