Шема грејања: како поставити цеви за аутономни систем

Пре уградње система грејања, неопходно је одредити начин дистрибуције цевовода. Постоје и познате и често коришћене методе са једноструким и двоцевним начинима за уређивање климатске мреже, као и више егзотичних. То укључује и грејну шему за два крила, радијални, вишеструки круг и тако даље.

Прочитајте више о најпопуларнијим од њих у доњем материјалу.

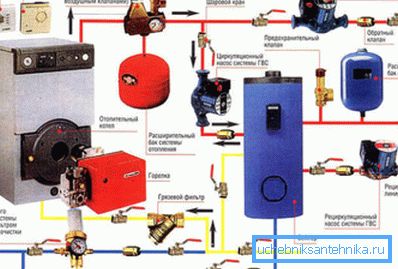

Варијанте система грејања

Пре развијања ових или других шема - грејања сопственим рукама, снабдевањем топле воде и слично - неопходно је одредити тип климатског система методом организовања струје расхладне течности. Из овога директно овиси о томе који начин полагања цијеви је погодан у вашем конкретном случају.

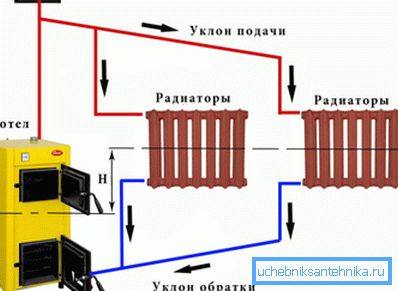

Најједноставнија верзија је систем гравитационог грејања, у којем се течност хладњака јавља због разлике у температури и густини воде која пролази кроз цеви. Оваквим шемама, становници градова који живе у Хрушчову или некој другој стамбеној згради са централизованим снабдевањем носиоца топлоте познати су из прве руке.

Принцип рада грејног система са природним циркулацијама је следећи:

1. Вода загријана у бојлеру постаје мање густа и, у складу с тим, лакша, због чега га теже водене масе излазе у горњу тачку система.
2. Одатле, течност тече кроз инсталиране цијеви кроз радијаторе инсталиране у свим просторијама, дајући топлотну енергију у ваздух у собама.
3. Циклус се завршава уљем охлађене воде у котао, где почиње нови ред.

Обрати пажњу! Да би се осигурала нормална брзина протока и уклањање ваздуха њиховог система, грејне цеви треба поставити на градијент од 3-5 степени према котлу. Ово је обавезни захтев који је одредио СНиП.

Систем гравитационог грејања има многе предности, међутим, његова употреба је повезана са неким потешкоћама. Сви предности и недостаци у раду инжењерске мреже са природном струјом хладњака приказани су у табели.

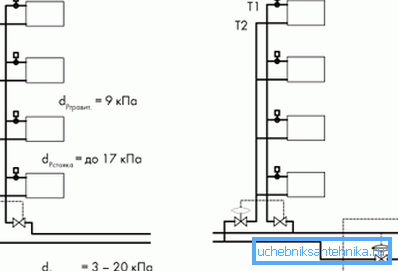

Гравитационе шеме за грејање зграда се такође могу користити у индивидуалној конструкцији. Једина разлика је у томе што можете инсталирати експанзиони резервоар и инсталирати са вертикалних подизача који се не налазе на поткровљу, већ испод плафона горњег спрата (наравно, на највишој тачки климатског система).

Због тога, можете безбедно ставити на располагање у директоријима зграда или описати испод типичне системе гријања, надоградити их на своје потребе и имплементирати.

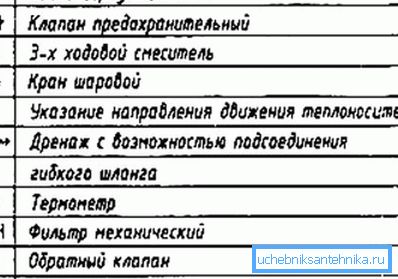

Савјет! Да бисте разумели скице и пројекте које су припремили инжењери, неопходно је знати симболе у ​​шемама грејања. Има неколико знакова и они су интуитивни, тако да их памтите неће одузети много времена, већ ће пружити прилику да се лако крећете у грађевинској документацији.

Ако нисте спремни да угасите недостатке гравитационог система, можете користити системе грејних инсталација са присиљеним протоком флуида. У овом случају, обавезни елемент је циркулациона пумпа инсталирана на повратној цеви.

Само је одлучио о горе наведеном питању, могуће је изабрати шему полагања цијеви.

Постоји неколико њих:

• једнокрвни;
• двоцевна;
• раи.

Дозволите нам да се бавимо овим детаљима.

Начини полагања

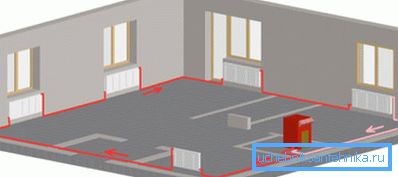

Грејна мрежа једне цеви

Започетићемо анализу грејне шеме помоћу једне цеви, која служи и за напајање воде батеријама и за пренос хлађене течности у котао за грејање.

Ако је неопходно загревати два крила или неколико спратова куће, потребно је подијелити проток воде на два или више дијелова помоћу мрене. Пожељно је да свако коло опремимо вентилом за заустављање, који је, ако је потребно, исечите без прекида рада читавог система.

Након проласка кроз све радијаторе, токови морају поново бити спојени у једну цев, која је повезана са улазом котла за грејање.

Радијатори у једносумном систему грејања могу се повезати на два начина:

1. Конзистентно. У том случају, цев која испоручује расхладну течност прикључена је на улаз у батерију и на утичницу. Нема додатних предмета. Хлађење не може проћи поред радијатора.
2. Паралелно. Овде се водовод једноставно поставља око периметра целе куће, а радијатори се повезују помоћу теза и одводних делова. Плус чињеница да квар једне батерије не омета рад остатка система грејања.

При уређивању једног цевног система гријања, пожељно је обезбедити присуство следећих елемената:

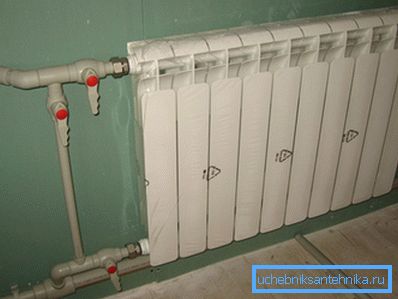

1. Вентили на улазу и излазу батерије. Са њим нећете моћи да регулишете само количину воде која улази у радијатор и, сходно томе, температуру у просторији, већ и поправити или заменити грејни елемент без одвода хладњака.
2. При повезивању улазног и излазног одвода батерије у затвореном простору препоручује се повезивање са обилазницама - дијеловима цијеви мањих пречника, који ће обезбедити проток воде у случају одрезивања радијатора.

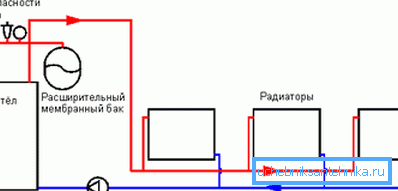

Двоцевна шема грејне мреже

Систем грејања са две цијеви (снабдевање и пражњење) је ефикаснији, али захтијева више материјала, због чега се трошкови инсталације благо повећавају. Али предности су очигледне. Његова употреба, нарочито када је упарена са циркулационом пумпом, омогућава вам ефикасније и равномерније дистрибуцију топлотне енергије у свим просторијама куће.

Упутства за изградњу таквог система неће изазвати потешкоће за разумијевање чак и почетника:

1. Две цеви су постављене из котла, од којих је један прикључен на излаз, а други на довод котла. Према првом, топлотна вода се испоручује радиаторима, у другом, односно већ хлађени расхладни флуид се испоручује до котла.
2. Убаците радијаторе произведене од грана цијеви. Улаз је прикључен на напојну линију, а излаз је прикључен на повратну цев.
3. Да би се избегло уништавање уређаја за грејање од надпритиска, препоручује се да се вентили не уградјују у излазни канал радијатора.
4. Свака батерија мора бити опремљена ваздушним вентилом - вентилом Маиевски, који је неопходан за уклањање ваздушних утикача који се формирају након уливања течности у систем.

Предности система су очигледне, а као недостатак може се приметити само већа потрошња материјала - за двоцевни систем потребан је двоструко више материјала него за једно-цевоводе.

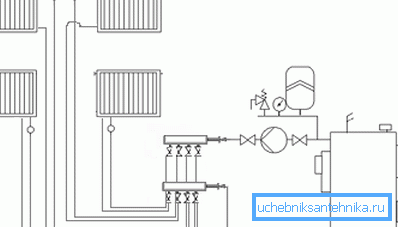

Дијаграм колектора грејне мреже

Ово је најфлексибилнији и лако прилагодљив систем грејања. Овде можете прецизно регулисати проток расхладне течности за сваку батерију код куће са једног места - колектора. У случају несреће, свака батерија се прекида помоћу запорних вентила, а поправке се лако и брзо.

Схема система колектора (зрака) је следећа:

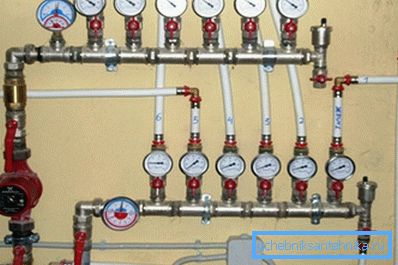

1. Главни елементи су два колектора: за снабдевање и испуштање хладњака.
2. Свака батерија у кући повезује пар цеви са горе наведеним колекторима. Стога је за сваки радијатор организован посебан склоп.

Радијална грејна шема може се сигурно препоручити за уградњу, ако се не бојите следећих нијанси:

• за инсталацију захтијева огроман број цијеви који се морају поставити испод подне кошуљице;
• систем мора нужно имати циркулациону пумпу, јер није могуће посматрати нагиб цјевовода;
• током инсталације неопходно је осигурати да се испод кошуљице не монтира монтажа која може пропуштати током рада.

Закључак

Поред начина расподјеле главних цијеви разматраних горе, који напајају расхладне течности на батерије и испоручују охлађену воду до котла, дијаграм повезивања радијатора (доњи, бочни, дијагонални) није ништа важан. Правилна веза не само да повећава брзину циркулације расхладне течности и повећава ефикасност батерија, већ и спречава појаву ваздушних утикача.

Више о овоме погледајте видео у овом чланку.
