Шема грејања са природном циркулацијом приватне куће: његове
У 80-их година прошлог века стручњаци су рекли да је систем гравитационог грејања застарио. Међутим, то није био случај.
Пумпни уређаји присилног загревања значајно повећавају трошкове, поред тога што зависе од електричне енергије. Дакле, у нашем времену, део власника куће од таквог загревања одбија.
Обрати пажњу! Грејтациони дизајн система грејања је најлакши и јефтинији. Има недостатке, од којих је главна укупна граница. Због мале инерције, таква мрежа је погодна само за зграде до 100 м 2.
У овом чланку ћемо говорити о томе шта је шема система грејања са природном циркулацијом, која има предности и мане.
Какво је то грејање
Постоје две врсте грејних шема:
- систем са природним протоком течности (гравитација, гравитација);
- аналогно са присилном (пумпном) циркулацијом.
И оне и друге мреже могу бити једносмерне или двоцевне.
Хлађење у оба случаја су:
- обична вода;
- антифриз (тј. не-замрзавајућа течност)
- техничко уље.
Обрати пажњу! Ако планирате да користите антифриз, проверите његову компатибилност са материјалом заптивки грејних батерија. У таквим мрежама инструкција не препоручује коришћење алуминијумских радијатора.
Образац природне циркулације
Самостално грејање има неколико недостатака:
- то је морално застарјело;
- има ниску продуктивност;
- мрежа је огромна;
- она има релативно високу цену инсталације;
- није могуће посебно регулисати температуру у свакој од батерија.
Међутим, неопходан је у зградама у којима нема струје, јер је опремљен бојлером за грејање на чврста горива, способан је самостално радити.
- Принцип рада оваквог система је формирање температурне разлике хладњака на његовом току из котла и улаза.
- Због разлика у густини носача топлоте током варијације температуре, систем се помера гравитацијом, без употребе пумпе. Другим ријечима, топла супстанца се повећава, већ његов хлађени ток заузима своје место од повратне линије.
- Пребацивање кроз батерије у серији, носач топлоте губи своју температуру, зрачи топлотну енергију у просторије. Враћајући се у котао, поново се загрева и све се понавља.

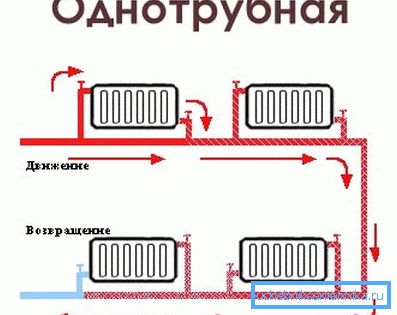

Конзистентно грејање монотубе
- Да би таква мрежа функционисала, предуслов је довољан дио цијеви.. Мора бити најмање један инч. Ово се првенствено тиче главног постизања. Осим тога, нагиб системских цеви мора бити најмање 1 цм по 1 мјерачу.
- Друго стање - површина уношења топлотних носача из цеви за подизање мора бити постављена изнад горње батерије. Истовремено, котао за гријање треба поставити испод најнижег радијатора.
- Запремина носача топлоте у таквим системима, са једнаким сервисираним простором, релативно је велика (3 пута више, у просеку, него у обавезним аналогама) и зависи од пресека цеви и дужине мреже.
Велика количина воде у цевима повећава инерцију система.
- Ово је предност система - када котао престане да ради, топлота у мрежи и даље траје одређени период.
- Грејни круг са природном циркулацијом подразумијева да узастопни ток носача топлоте кроз батерију доводи до његовог хлађења.
- Дакле, они грејачи, који се налазе на почетку система, загревају више од њихових колега, инсталирани на крају мреже.
- Треба напоменути да није могуце регулисати ниво загријавања батерија у таквој схеми.

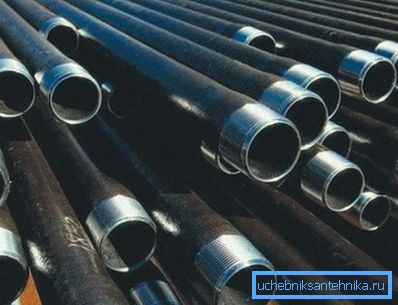

Обрати пажњу! Важна карактеристика таквог система је његова осјетљивост на цијеви и фитинге који се користе за материјал. Монтирање мреже сопственим рукама, имајте на уму да морају бити метални. Цеви од пластике неће моћи да издрже температуру која је последица прегријавања воде у бојлеру.

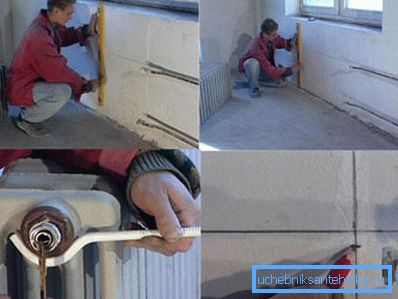

- Резултат оваквих ограничења је низак степен ефикасности грејања, скупа инсталација (ако је систем запослен код изнајмљених радника), естетика мреже, због великог попречног пресека цијеви.
- Грејни кругови са природном циркулацијом нужно укључују отворени спремник за експанзију. Требало би да буде постављено на сам врх мреже. Овај резервоар треба да садржи најмање једну десетину воде у систему.
- Отвореност резервоара подразумева да систем мора нужно да има сталан контакт са притиском атмосфере.
Паралелно повезивање акумулатора
- Шема гријања воде са природном циркулацијом може бити паралелна са једном цеви. Затим је могуће регулисати проток расхладног средства у неким радијаторима. (Погледајте и чланак Јединоводни систем грејања: карактеристике.)
- Треба напоменути да ће у овом случају бити могуће инсталирати термостат само за сваку другу паралелну батерију.
- Затвореном току воде у мрежи је потпуно стриктно забрањено блокирати због прегревања.
Постоји и двоцевна верзија паралелног (хоризонталног) прикључка батерија током природног циркулације хладњака. У њему, температура радијатора није толико зависна од њихове локације. Могуће је прилагодити појединачне батерије.
Закључак
Систем гравитационог грејања има и своје недостатке и предности. Међутим, у неким случајевима описаним горе, то је оптималан избор грејне шеме приватне куће. Видео објављен у чланку наставиће своју тему.
