Шема грејања стамбене зграде на примеру централизованог

Већина стамбених и помоћних просторија се централно загревају, упркос разним другим могућностима. У првом реду, шеме грејања вишестепених зграда релевантне су за изградњу цјелокупних микро-округа и малих насеља. Један котао може да обезбеди топлоту великом броју објеката.

Предности централизованих мрежа

Посебна карактеристика таквих система је присуство котловске опреме у посебној структури. Испорука расхладне течности врши се преко цевовода који се постављају директно дуж улице према сваком објекту.

Такве мреже нису организоване сопственим рукама, с обзиром на то да је обим посла који је извршен веома велики.

• Све грејне системе вишеспратне зграде су добро осмишљене од стране стручњака, тако да се озбиљне кварови ретко дешавају.
• Рад таквих система обично се врши на гориву, чија цена је ниска.
• Централизовану грејну мрежу, по правилу, служе посебне услуге, што значи да нема потребе за праћењем перформанси.
• Са овом опцијом, није потребно поставити котао у стан, чиме се штеди простор.

Напомена! Што се тиче минуса, они се могу приписати функционисању система према одређеном распореду и немогућности прилагођавања температурних услова.

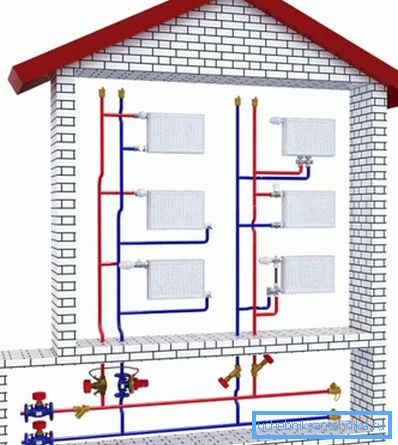

Приближна структура система

Централно гријање у смислу уређаја практично се не разликује од аутономних система. Међутим, пресек цевовода у овом случају је много већи, а опрема инсталирана у котларници је много компликованија.

Следећи су главни елементи.

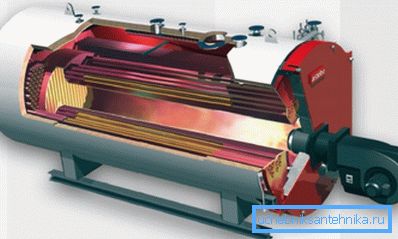

• Велике и мале котларнице, као и специјалне топлотне и електране. У првом случају, расхладна течност стиже подешену температуру директно током сагоревања горива. У другој реализацији, обезбеђивање топлоте се јавља на рачун пара. Поред тога, термоелектране могу да генеришу електричну енергију.
• Уз помоћ мреже цевовода који транспортира расхладни флуид на објекте. Пречник улазних и излазних елемената обично достиже 1000 мм. Што се тиче гумица, може се произвести и земљишним и подземним методама.
• Опрема за грејање пружа могућност преноса топлоте у просторије.. Главни уређаји су радијатори и конвектори за грејање. Инсталиране су у грејаним просторијама.

Помоћ! Једна термоелектрана (ЦХП) омогућава замену неколико малих котларница, што смањује трошкове изградње. Поред тога, ослобођен је значајног подручја.

Основне методе класификације

Свака шема загревања вишеспратне зграде може пасти у једну или другу категорију. Класификација централизованих система може се извршити на више основа. Можете сазнати више о њима читањем информација испод.

У зависности од врсте расхладне течности

• Течне мреже су најчешће код грејања високих зграда. Они вам омогућавају да испоручите расхладно средство на дугим растојањима без оштре погоршања карактеристика квалитета.
• Парни системи се користе много чешће, али се и даље јављају. Омогућавају полагање цеви за грејање са мањим пречником. Ова опција се углавном користи тамо где је потребна водена пара.

На основу начина повезивања

• Независне мреже сугеришу загревање расхладног средства у посебном измењивачу топлоте.
• Зависни системи укључују пружање топлоте директно преко грана цевовода.

Више о уређају

Да грејање стамбене зграде централно, мора се прикључити на топлотну линију која се креће од ЦХП или котларнице. За ову сврху улазна цев за топлотне уређаје се изводи у главном цјевоводи.

Одмах након елемената закључавања уграђени су блатобрани, који су неопходни за преципитацију соли и металних оксида. Захваљујући овим уређајима могуће је продужити радни период.

Уложак у контуре куће се прави умеци за топлу воду. После њих треба поставити главни чвор - лифт за грејање.

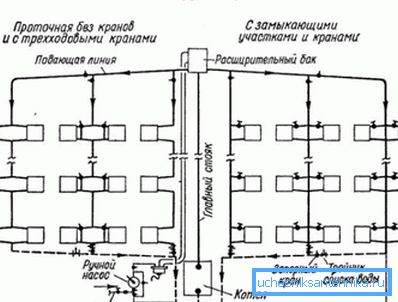

Изглед система

Типично, у грејној шеми у стамбеној згради претпоставља се присуство једне доводне цеви са нижим или горњим пуњењем. Може се распасти на одређеном броју грана, које се шаљу у зграду из подрума или поткровља.

У доњем усмеравању, пар подизача се комбинују помоћу специјалних џампера који се налазе на поткровљу или на спрату. У самом врху, увек се поставља вентил за ваздух.

Систем грејања са горњим пуњењем подразумева инсталацију експанзионог резервоара са излазом за ваздух на техничком поду. Вентили се користе за одрезивање сваког стуба од заједничке мреже.

Права пристрасност приликом инсталације цевовода омогућава осигурање испуштања расхладне течности приликом отварања отвора за ваздух.

Гране са горњим пуњењем имају неке специфичности.

• Температура уређаја за грејање се смањује како се расхладна течност помера надоле, тако да ће бити нижа на доњим подовима. Да бисте надокнадили губитак топлоте постављањем додатних дијелова радијатора.
• Започињање система је сасвим једноставно, јер је за нормално функционисање неопходно отворити само посебне вентиле, као и одводнике ваздуха за одређено вријеме.
• Одводњавање расхладног средства из подизача је донекле компликовано, с обзиром на то да је неопходно прво извршити преклапање на техничком поду. Тек онда отвори ресет.

Обрати пажњу! Систем грејања вишеспратних зграда постављен је промјеном пречника дизне млазнице. То јест, када се његове димензије промене, ниво грејања се повећава или смањује.

Процес оптимизације

Када се расхладна течност испоручује од извора до уређаја за грејање, долази до прилично великих губитака топлоте, због тога се морају предузети одређене мјере за одржавање температуре.

Заправо, постоје само два начина из ове ситуације.

• Инсталација опреме са већом ефикасношћу омогућава побољшање функционисања система.
• Додатна топлотна изолација цевовода може знатно смањити губитке топлоте.

О главним недостацима

1. Сваки централизовани систем ради по одређеном распореду, стога је током рада неопходно прилагодити то. Осим тога, није могуће подесити подешавање температуре сами.
2. Трошкови котловске опреме и цјевовода су доста високи, што значи да у случају лошег квалитета рада можете потрошити огромне количине новца.
3. Радови на централизованом грејању су веома напорни, тако да у случају нужде не би требало пуно времена да се систем потпуно или делимично обнови.
4. Периодични пад притиска у централизованој мрежи може у одређеној мјери смањити ефикасност гријања.

Као закључак

Изнад је презентирана инструкција која се односи на уређење система за грејање у вишенамјенским зградама, тако да власници станова могу ценити размјер централизоване мреже и њену ефикасност. Ако је потребно, увек се може створити аутономна грана која ће одржавати жељену температуру у дневној соби. Додатне информације о овој теми можете пронаћи тако што ћете прегледати посебан видео.
