Шема грејања воде: врсте система, врсте ожичења и

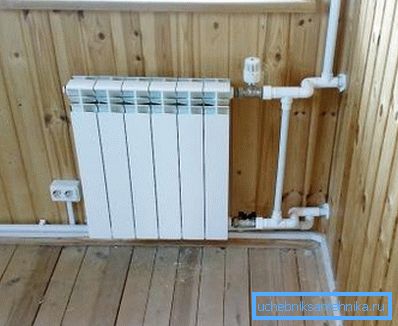

Грејање воде је најефикаснији и економични систем грејања за становање. Развијене су различите шеме за грејање воде, а желимо да узмемо у обзир њихове карактеристике, предности и карактеристике рада у условима приватне куће.

Грејање помоћу течног расхладног средства

Опште информације

Главни показатељ удобности било ког становања је температура ваздуха у њему, пошто особа може да живи само у уско означеном температурном опсегу. Међутим, у континенталним ширинама северне хемисфере наше планете, клима је далеко од овог домета, а људи су присиљени да користе вештачке изворе топлоте.

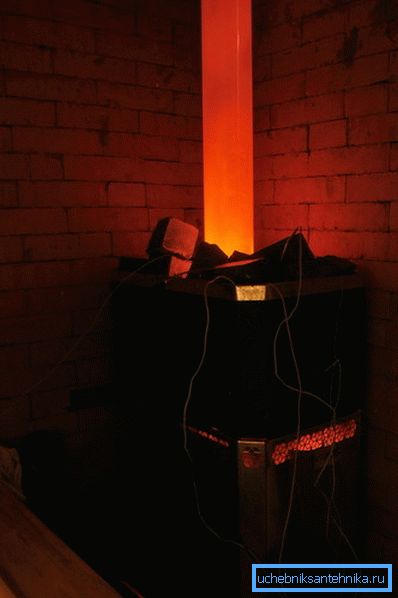

Раније је такав извор био отворени ватру у пећини или колиби, а ватра се преселила у пећ пећи која се налазила у кући. Међутим, с обзиром на пораст популације, проблем недостатка дрвета и других врста горива постао је акутнији, а особа се суочила са проблемом повећања ефикасности гријања.

  Обрати пажњу! На тај начин се појавила идеја о употреби носача топлоте, супстанце која игра улогу посредника у преносу топлоте из пламена у ваздух у кући.

Проблем је у томе што гасови лоше проводе топлоту, а ако имате велику кућу, потребно је дуго времена загревати удаљене просторије за загревање пећнице, бити ће превише вруће близу пећи и хладно у даљинским просторијама. Због тога је главни задатак био да снабдева топлоту са минималним губицима у свакој соби.

У овој фази можемо формулисати главне захтеве за расхладно средство:

• Висока топлотна проводљивост. Потребно за најбрже загревање хладњака;
• Велики капацитет топлоте. Овај параметар одређује способност супстанце за складиштење топлотне енергије. Очигледно је да што више топлоте чувају и преносе посредник, то ефикасније функционише систем;
• Висока мобилност. Супстанца мора имати такве особине као што је могуће транспортовати у затвореном простору без употребе софистициране технологије;
• Доступност Средство за хлађење би требало да буде јефтино и доступно у различитим регионима, као иу случају несреће, потребно је хитно заменити како би се избегло замрзавање код куће;
• Сигурност. Супстанца-агент не би требало да представља опасност за људе и животну средину, садржи запаљиве, токсичне, експлозивне или хемијски агресивне једињења и супстанце.

Обрати пажњу! Најприкладнија супстанца за све наведене параметре била је обична вода која има највећи топлотни капацитет међу течностима, може да се креће кроз цеви и канале под дејством гравитације или притиска, сигурна је и невероватно широко распрострањена.

Дакле, задатак је био прецизиран: неопходно је створити шему у којој ће вода кретати дуж стриктно дефинисане руте од пећи на лож уље.

Обрати пажњу! Да бисмо једноставно рекли, требају нам два измјењивача топлоте и цев кроз коју ће вода кружити између њих. Један измјењивач топлоте је уграђен у пећ, гдје се течност загрије, а друга у просторији, гдје ће расхладна течност дати похрањену енергију у ваздух.

Котлови за грејање

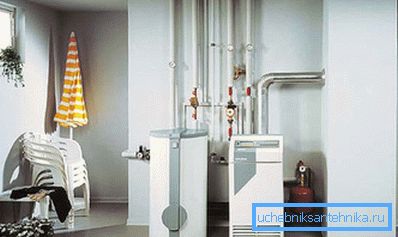

Ако је извор топлотне енергије гориво, онда је котао средство за добијање. Ово је срце било ког система грејања са хладњаком. Поузданост цијелог система грејања зависи од поузданости овог уређаја, а у условима руских зима је то један од услова за опстанак, па је први задатак избор котла.

Најважнији критеријум је расположивост и трошак горива на који ће јединица радити.

Постоје такве врсте котлова, у зависности од коришћеног горива:

• Чврста горива или котлови на дрвету. Коришћено је огревно дрво, угаљ, кокс, тресет, пелети, брикети и друге врсте запаљиве биомасе;
• Гас. Коришћење пртљажника, компримованог или течни природни гас;

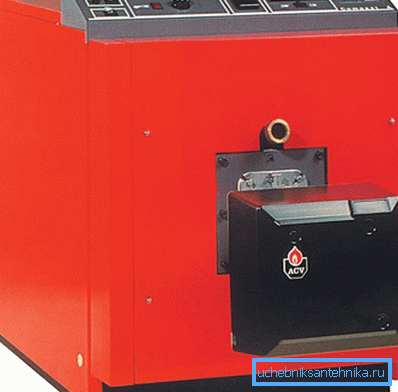

• Дизелски котлови за грејање. Користе се течни нафтни производи: дизелско гориво, дизел гориво, различита уља, бензин, керозин итд .;
• Елецтриц. Загрејати воду помоћу методе грејања или електроде.

Ако говоримо о ефикасности у смислу трошкова једног киловат-сати топлоте, као и доступности и преваленције горива, онда су јединице за гашење и гашење дрвета несумњиве фаворити, од којих су прве најпожељније.

Обрати пажњу! Ако је ваша кућа повезана са системом преноса гаса, онда би требало да купите гасни котао, уколико аутопут није повезан, онда би требало да изаберете опцију за сагоревање дрвета. Електрична енергија и дизел су прескупи за просечног потрошача.

Врсте система

Са природном циркулацијом

Грејни круг са природном циркулацијом воде је најједноставнији и најјефтинији, али и најнеефикаснији систем. Са малим димензијама и грејним подручјима, ово је потпуно радна верзија, чија изградња не захтијева озбиљне калкулације и сложене инсталације.

Принцип рада таквог система је једноставан: котао је постављен на доњој тачки собе, боље - у подруму. Вода напуњује цевовод који се састоји од доводне цеви која иде горе од котла, а онда се цев постепено спушта и пролази кроз све просторије, и коначно се враћа у измјењивач топлоте пећи.

Када се горионик укључи, вода почиње да се загрева, шири и подиже кроз цев због разлике у густини између вруће и хладне течности. Пошто је склоп затворен, хладна маса расхладног средства се помера у измјењивач топлоте, а течност почиње циркулирати у систему у кругу, преносећи топлоту од пламена до радијатора.

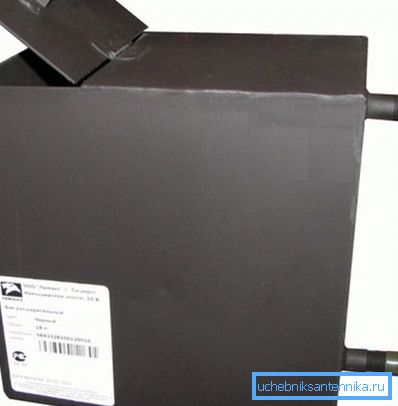

Да би се надокнадила експанзија и повећала укупна запремина воде у цевима, на горњој тачки је инсталиран експанзиони резервоар. Може бити отворено, јер притисак у цевима није битан.

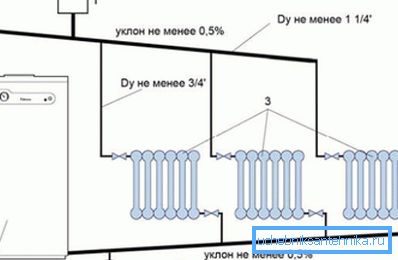

Обрати пажњу! Морате знати и узети у обзир правила за избор пречника цеви и углова нагиба Верује се да је нагиб од 5 мм по линеарном метру цеви довољан, а клон се прави у правцу кретања воде.

За сервисирање малих сеоских кућа таква шема је прилично прихватљива. Не захтева обрачуне и врши се према стандардној шеми "као и сви остали", с обзиром на то да величина и архитектура кућа немају никакве посебне разлике. Осим тога, дизајн је релативно једноставан за састављање с властитим рукама и захтева минималан материјал.

Са присилном циркулацијом

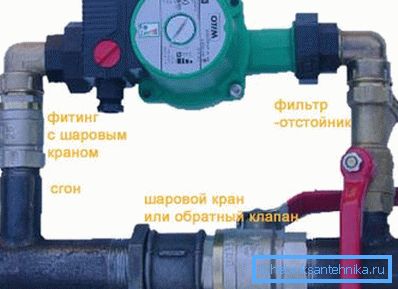

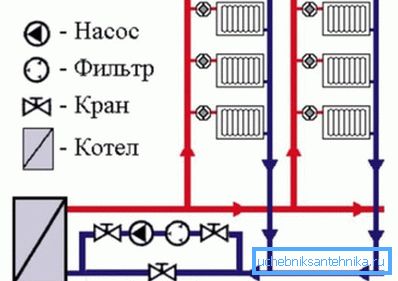

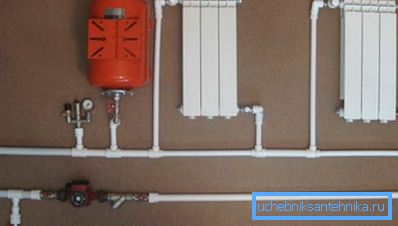

Напреднији и ефикаснији систем грејања је шема са присилном циркулацијом расхладне течности. Ово рјешење вам омогућава да убрзате кретање воде кроз цијеви и испоручите врелу течност у удаљеним просторијама. Принудно кретање воде врши се захваљујући пумпи уграђеном у цевовод.

Због прецизно израчунате брзине вожње повећава се ефикасност рада, смањује се потрошња горива и повећава удобност у просторијама. За стварање комплексних, разгранатих и вишекорисничких система неопходна је присилна циркулација.

Изградња такве конструкције захтеваће озбиљније калкулације хидраулике, одабир и уградњу циркулационе пумпе, инсталацију заштите, затворени акумулатор, манометре и сигурносне вентиле. Истовремено, не постоје посебни услови за нагиб цијеви

Обрати пажњу! Током рада, циркулациона пумпа не ствара сав притисак који је присутан у систему. Поента је у томе што је склоп затворен, а вода у њој се ротира као точак, а пумпа превазилази само хидрауличну отпорност и трење, тако да потрошена енергија не утиче на цену грејања.

Из израчунавања постало је познато да употреба циркулационе пумпе повећава ефикасност рада за 25-30%. Поред тога, за нормално одржавање вишеслојних зграда, кола са више кола и колектора, неопходна је употреба присилних циркулација. Скоро сви савремени системи користе овај принцип.

Радијаторско ожичење

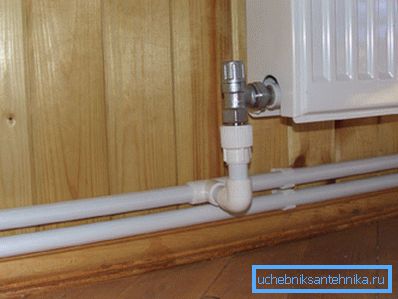

Још једна важна разлика у системима за гријање воде је врста цјевовода од котла до радијатора.

Постоје три главне врсте таквог изгледа:

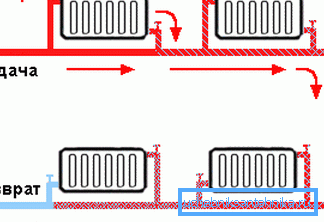

1. Један дизајн цеви. Ово је најједноставнији и најјефтинији модел када су грејање батерија прикључене на једну цијев у серији. Вода улази кроз доводну цев до првог радијатора, пролази кроз њега и улази у исту цев са које улази у сљедећи уређај, хлађење док се креће;
2. Двоцевни модел. Још компликованији, али и ефикаснији дизајн, у којем су батерије повезани улазом на доводну цев, а излаз за повратак, а између ових цеви не постоји друга порука. Паралелно повезивање омогућава равномерно загревање свих уређаја, што повећава ефикасност и удобност рада;

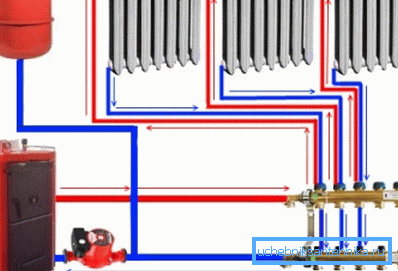

3. Прикључна веза колектора преузима снабдевање хладњака на довод дистрибутивног колектора, одакле цеви до улаза сваког радијатора. Од излаза, цеви се враћају у повратни заглавље, а одатле вода улази у бојлер. Овај приступ вам омогућава да организујете вишекорисничке системе топлих пода и великих кућа са пуно соба.

Једноделна организација за снабдевање је погодна за мале куће са природним циркулацијама, или за поједине собе - летње кухиње, радионице, сауне и сл.

Двоцевна шема сматра се ефикаснијом због јединственог загревања уређаја, могућности прилагођавања температуре у појединим просторијама и прецизније контроле аутоматске опреме. Погодан је за било коју врсту зграде и најчешће се користи.

Ожичење колектора је најефикасније и напредније, али његова цијена је знатно већа због већег броја цијеви, потребе за додатном опремом, вентилом, као и кроз сложену инсталацију и рачунање.

Обрати пажњу! Данас је најчешће двоцевно и мешовито ожичење, које се може комбиновати с колекторима топлих подова.

Закључак

Грејање воде је једини истински ефикасан систем топлотне енергије у смислу односа цена и квалитета. Требало би схватити да су се програми опреме и организације константно побољшавали, а упоређивање модерних алтернативних система са старим врстама гријања воде је апсурдно и неуверљиво. Видео ће вам помоћи да боље разумете ово питање.
