Шеме гријања са двоструким котлом: најприкладнија решења за

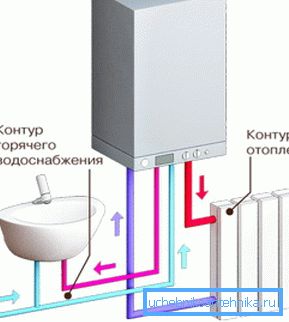

Као што знате, грејање у двоструком кругу у кући је када генератор топлоте посебно загрева воду за радијаторе (прва грана) и за довод топле воде (друга грана). Слична шема система у нашим данима постала је веома популарна због своје свестраности и удобности.

Да би таква мрежа функционисала, пре свега, потребан је двоструки котел за грејање, који може загревати течност за пренос топлоте и топлу воду. Описаћемо како се приватна кућа са котловским бојлом може применити у овом чланку.

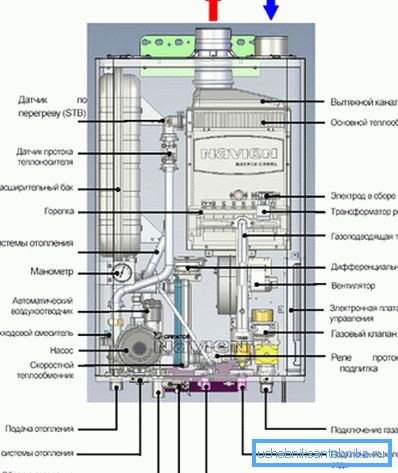

Карактеристике двоструких топлотних генератора

1. Главна разлика између таквих јединица и кола са једним колом је да користе топлотну енергију горива не само за загревање воде у грејном кругу, већ иу грани за снабдевање топле воде.
2. Проточници са једним колу могу се користити и за загревање воде.. То се може десити у спремнику за складиштење помоћу индиректног загревања. У том случају, носач топлоте ће делимично одустати од енергије, течећи кроз додатни измењивач топлоте у термички изолованом резервоару.
3. Главна разлика фабрике бипасс јединице из таквих домаћих кругова је директни пренос топлотне енергије из горива у воду..

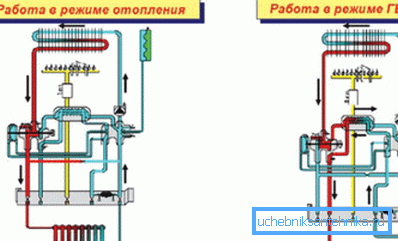

Обрати пажњу! Када дизајнирате систем, узмите у обзир једну веома важну особину која има грејну шему са двоструким бојлером. Када кућа укључује славину за топлу воду, котао спречава загријавање расхладне течности и пребацује на круг ПТВ.

Како ова јединица функционише у пракси?

1. За добро изолиране зграде са значајном површином звучни начин рада двоструке јединице није веома важан. Такви објекти имају високу топлотну инерцију. Стога, чак и када котао загрева воду неколико сати само за потребе домаћинства, температура у кући се мења само за 1/2 степен.
2. Када је зграда мала или није довољно изолована, инерција постаје важан параметар. Грејне батерије и вода у цевима у овом случају треба да се охладе што дуже. Ово се може постићи сакупљањем радијатора са великом количином одсека и цијеви са повећаним дијелом.
3. Када постоји потреба за значајним количинама и сталним трошковима вруће воде, боље је не постављати котао са двоструким кругом.

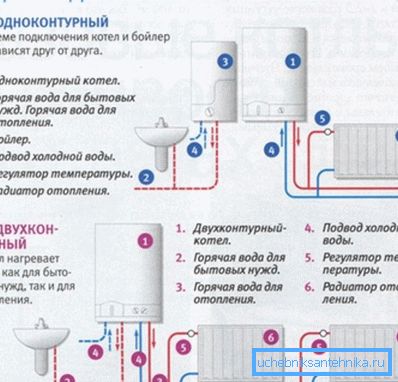

Овде је грејна шема са два котла или једнокомпонентног кола и колона за гријање воде боље. Уређај двоструког круга неће моћи одржавати угодну температуру у просторијама уколико се већи проценат времена користи на ПТВ.

1. Систем за грејање са гравитацијом такође не би требало да се планира са сличним котлом.

Обрати пажњу! У том случају, након заустављања котла, циркулација у мрежи за грејање ће се зауставити скоро одмах. Његов опоравак ће бити дуг. Током пуњења помоћу топле воде батерије се загревају неравномјерно. То ће довести до неугодне дистрибуције температуре у просторијама.

Уређај за грејање ако је зграда мала

Хајде да размотримо каква је схема везивања двоструког круга за гријање ако је кућа једнослојна, мала (до 100 м2) и има неколико засебних соба које треба све загријати.

У овом случају једна-цевна мрежа ће бити оптимална. То је најједноставнији у изградњи и уградњи, са њеним радом готово без проблема. Поред тога, цијена система ће бити ниска, због економије материјала, јер ће узети мање од двоцевног поретка.

Имплементација шеме

1. Мала количина зграде сугерише да ће у њему бити неколико станара. Тако ће трошак вруће воде бити мали. Нема потребе да се одрекнете неважне инерције, али лепе и добро дајући алуминијумске батерије. Аналоги свињског гвожђа су осетљиви на топлоту, али, по правилу, нису естетски.
2. Запремина расхладног средства у цевима, у овом случају, препоручује се повећање. Оптимално решење проблема је повећање пресека производа за један ред. На пример, од Ду-30 до Ду-40. Количина воде у колу ће онда постати 1,6 пута већа.
3. Сви радијатори морају бити монтирани, без отварања кола, паралелно са њим. Шема њиховог везивања може бити дијагонална или нижа.

Упутство препоручује стављање на сваку батерију:

• гас (балансирање хране);
• запорни вентил на повратној цеви;
• вентил за крварење ваздуха из система (конвенционални дизајн или Маиевски) на десну или леву горњу капицу.

Опција ниже ожичења

1. Да би смањили пресек главног кола и отворили га, у овом случају не би требало да буде.
2. Одмах након генератора грејања, контурна цев мора бити нагло подигнута вертикално како би се створио "убрзавајући" колектор. Онда га морате водити нагибом (константним) надоле.

Обрати пажњу! Такво усмеравање цеви је сложено и неестетично. Међутим, неопходно је да када се пумпа искључи, грејне батерије загревају због природног циркулације.

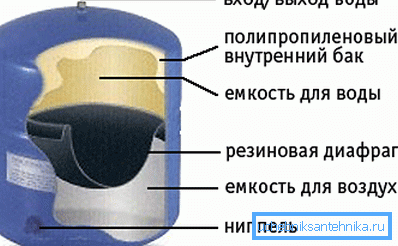

1. Испред котла (поред протока хладњака) треба поставити експанзиони резервоар (дијафрагма). То ће надокнадити повећање запремине воде када се загреје.
2. Резервоар треба да има капацитет од 10 процената запремине носача грејања. Резервоар треба поставити подлогу.

Шта урадити ако је кућа велика у величини

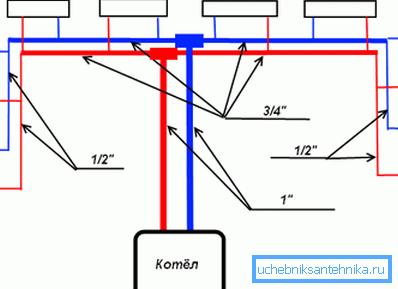

1. За велику двоспратну зграду са великим бројем засебних соба, двоководна грејна шема је најбоље прилагођена. Требало би да има топ пуњење и константне жичане радијаторе.
2. Право из топлотног генератора, загрејана вода тече кроз напојну цев. Прође око зграде у поткровљу или плафону горњег спрата.
3. Затим вода улази у подруме, батерије су повезане са њима. Они не отварају у потпуности рисивер. Сваки уређај је опремљен са подесивим дрогом и џампером.
4. Препоручљиво је уградити запорни вентил на другу грану доводног цевовода. Вентил за крварење ваздуха може се ставити само један и причвршћивати на експанзиону посуду у горњем делу кола.
5. На другој (доњој) цеви, која се савија око зграде кроз подрум или подове првог спрата, вода се враћа у котао.

Обрати пажњу! Такво везивање двоструког круга гријања има једну важну предност. Ако је потребно, може да функционише због природног циркулације носача топлоте. Цев за проток воде у горњи део флаширања ће деловати овде као убрзавајући колектор.

То значи да систем са таквом шемом може радити без јединице у зависности од снаге (на примјер, пумпа). На основу тога, ако се појави виша сила, никада се неће замрзнути.

Повећање термичке инерције система

Можете повећати топлотну инерцију система грејања сопственим рукама.

1. Погодно је то урадити тако што ћете изабрати нешто већи дио контурних цијеви него што је потребно за пројекат.

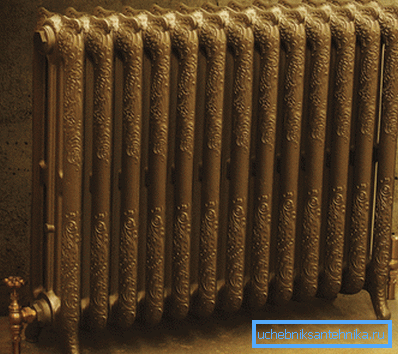

2. Такође можете заменити алуминијумске батерије с колутима од ливеног гвожђа. Имају проширени унутрашњи волумен секција, што повећава топлотну проводљивост и топлотни капацитет материјала. Верује се да све литијумске батерије за грејне системе имају ружан дизајн. Међутим, није. Да, њихови застарели модели совјетске ере се и даље производе. Али поред њих, тржиште нуди савремене колеге. На пример, прекрасни подни радијатори од кованог лива или зидних батерија са равним естетским облицима.

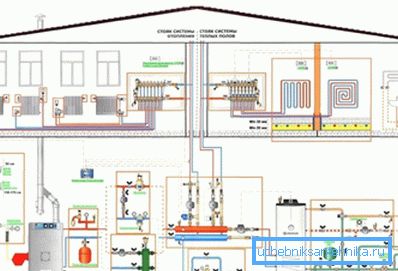

1. Често, поткровље или други спрат куће у зимском периоду је потребно само повремено, на примјер, за смјештај гостију. Затим, најбоља опција је коришћење грејне шеме са два топлинска генератора и засебних цевних канала за сваки спрат.
2. У том случају, на врху, котао ће бити у највећем броју времена у економском режиму, тј. одржати температуру око +5 степени.

Најјефтинији начин за превазилажење свих проблема.

1. Можете самостално побољшати мрежу грејања, много пута повећавајући топлотну инерцију.

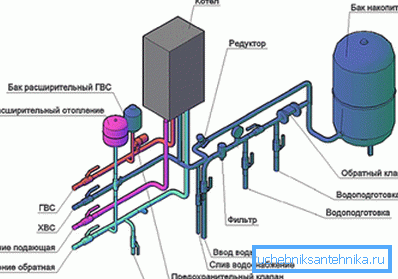

2. Да бисте то урадили, додајте у колектор батерију топлотне енергије (резервоар за складиштење). То је контејнер запремине 300/2000 л, који има две прикључне цеви. Резервоар треба добро изоловати како би се смањио губитак топлоте.
3. Капацитет служи за акумулацију великих количина загрејане воде. Ако се котао заустави, топлота се троши из резервоара. Јасно је да што је већи резервоар, спорији радијатори ће се загрејати.


4. Акумулатор топлоте се може ставити на било који од сегмената система грејања. Можеш га монтирати у подрум. Да бисте то урадили, отворите доњи спој са два прикључка. Могуће је ставити јединицу у оставу. Интересантна опција је претворити уређај у базу клопу за топли пећ. На крају крајева, то ће неизбежно дати неку топлину у атмосферу.
5. Батерија ће надокнадити пад температуре у расхладном флуиду током периода када котао загрева воду за довод топле воде. Врло је корисно ако се котао напаја електричном енергијом.

Обрати пажњу! Наравно, ова метода има своје недостатке. На пример, акумулатор топлоте је прилично скуп. Изузетно квалитетан изоловани модел, који има запремину од једног кубног метра, коштаће вам 20/30 рублеа, што зависи од произвођача.

Закључак

Двоструки топлотни генератор има своје предности и мане. По жељи, минуси уређаја могу бити значајно смањени. У том случају ћете добити најудобнији систем који ће вашој кући пружити топлу и топлу воду. Видећете још више.
