Шта су електрични котлови за грејање: преглед

Почнимо са чињеницом да се електрични котлови за загријавање радикално разликују једни од других не само техничким параметрима (снага, величина) већ и принципом рада, односно методом загревања носача и његовог транспорта.

Ипак, било која од ових јединица је одлично погодна за уређај за грејање, било за сеоску кућу (стан) или за стан у високоградњи, или за централизовану котларницу која служи неколико кућа.

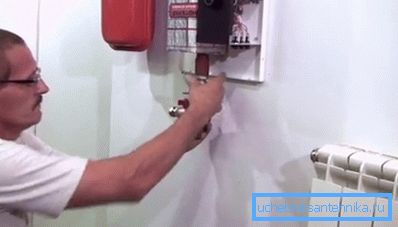

Монтажа

Да видимо шта ови уређаји могу бити уопште уопште, гдје је најбоље користити њих, а на вашу пажњу ће вам пружити и тематски видео снимак.

Разлике у начину загревања расхладног средства

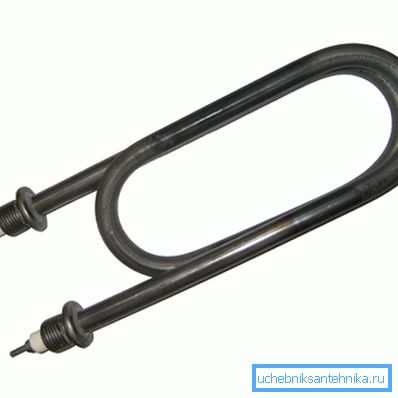

Грејни елемент

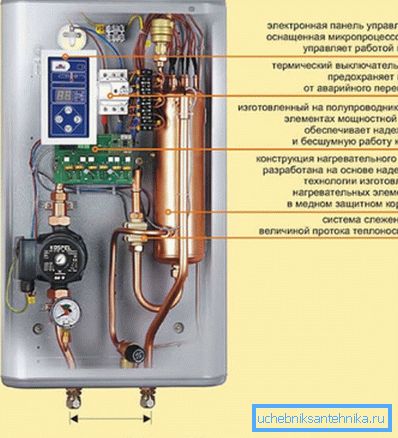

Котао за грејање КОСПЕЛ ЕКСО. Уређај
  • Јединице са инсталираним цевастим електричним грејачем или ТЕН се називају - ТЕН котлови и течност у њима се загрева помоћу овог уређаја. По правилу, такве инсталације су прилично компактне, имају одличан дизајн и монтирају се на зид.
  • Главна предност електричног бојлера на гас, дизел и чврсто гориво је одсуство димњака. Ствар је у томе што електрична енергија нема производе сагоревања, те зато не треба да одлазе на улицу. Ова предност вам омогућава монтирање уређаја на било које погодно место у соби, а не везивање за зид који иде извана.
ТЕН у одељку (Л - сва дужина, ла - активна локација, лк - контактно језгро у песку)
  1. Алуминијум, челик или титанијумско кућиште;
  2. Филлер (кварцни песак);
  3. Спирала нихрома;
  4. Контактна шипка у пуњачу;
  5. Сеалант;
  6. Изолатор (порцелан);
  7. Спољни део контактне шипке.

Напомена По правилу, ТЕН, који је инсталиран на зидним електричним котловима за грејање, има облик цикцак. Поред тога, могу бити две, а понекад и три комада по јединици (у зависности од снаге и пројекта произвођача).

Електроде

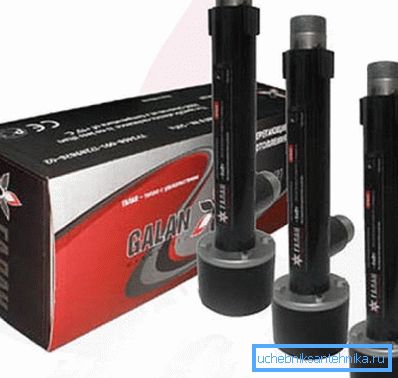

ГАЛАН
  • Електрични котао за грејање електрода у основи се разликује од ТЕНового методом грејања хладњака (по правилу је дестилована вода са додатним течностима које препоручује произвођач). И оне и друге јединице раде из варијабилне мреже било на 220В или 380В (једнофазни и двофазни) - све зависи од снаге. Али цена обе ће бити приближно исте, мада се потрошња енергије мења.

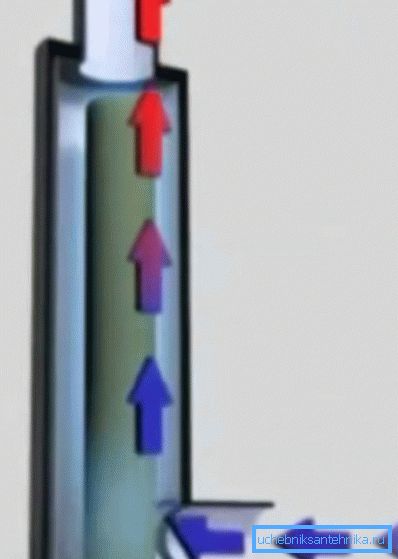

Покретање топлоте и грејање
  • Учесталост струје у нашим електричним мрежама је 50 Хз, без обзира на напон, а то директно утиче на загревање расхладне течности. Електроде у посуди кроз које се течност мијења мијења њихов поларитет 50 пута у секунди и то узрокује да иони хладњача промијене правац са истом фреквенцијом, односно 50 пута у секунди. То га загрева.
  • Као што знате, струја се креће дуж пута најмање отпорности, што значи да њен покрет лежи унутар удаљености између две електроде. - ово указује на то да процес јонизације није ни опасан за потрошача, једноставно речено, неће бити електрично шокиран. У случају цурења течности из резервоара, затворено коло између електрода је прекинуто, стога је цео систем искључен, тако да у таквим ситуацијама нема опасности од пожара. Ово је исто као да сте пробили спиралу - отвара се коло и уређај престане да ради.

Преглед модела

Теновски модели

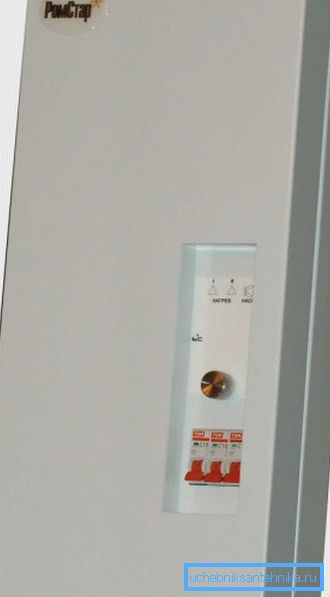

РОМСТАР

Тренутно су електрични котлови РОМСТАР произведени у верзијама грејања и електрода, само друга верзија има мање димензије, а мини префикс је повезан са именом (такође ћемо их рећи). Такав уређај за грејање се састоји од металне кутије у коју је уграђен измјењивач топлоте, прекидачких елемената и електронске јединице за контролу и заштиту (релејни релеји, сензори температуре, терминали итд.).

Главни део целе јединице је измјењивач топлоте, који се састоји од електричних грејача или грејача, затворених у посуди са два прикључка за улаз и излаз воде. Горња млазница служи за испуштање загрејане расхладне течности на уређаје за грејање путем прекидача протока, а доња спојница се прикључује на повратну цев.

Електронски регулациони вентили су дизајнирани да анализирају и даље процесирају податке који долазе од сензора у различитим режимима рада. Сви остали дијелови котла заједно са управљачким вентилом су причвршћени унутар кућишта помоћу завртња и вијака.

Бојлер

Распон температуре у РОМСТАР-у је у опсегу 10-85 ° Ц, али ако температура воде порасте на 90 ° Ц, онда ће се прекидач активирати и загревање ће се зауставити. С обзиром на карактеристике произвођача, гријачи овде имају повећану поузданост, јер су направљени од најновијих материјала. Такође побољшана аутоматизација, која чини такве котлове поуздане и сигурне у раду.

Број у име РЕМСТАР 3 5 7 10 12 14
Снага (кВ) 3 5 7 10 12 14
Запремина загрејане површине (м3) 75-90 125-150 175-210 250300 300-360 350-420
Величина загрејане површине (м2) 30 50 70 100 120 140
Номинална потрошачка снага (кВ) 3 5 7 10 12 14
Мрежни напон (В) 220 380
Максимална струја у фази (А) 13.7 22.7 31,8 15.2 18.2 21.2
Пресек бакрене жице за снагу и земљу (мм2) 2.5 4 4 52.5 5.4 54
Оптимална температура излазне течности (? Ц) 70
Максимална излазна температура (? Ц) 85
Препоручена запремина носача топлоте у кругу грејања 120 200 280 400 480 560
Носач топлоте препоручује произвођач Дестилована или ниско-температурна вода (не смрзава до -40 ° Ц), као и течности које имају тачку кључања од најмање 100 ° Ц и цертифициране су као носач топлоте
Фабрички препоручене пумпе из Грундфоса АЛПХА 2 25/60, УПС 25/60
Пречник спојнице, као и улазна и излазна млазница (мм) 20
Степен заштите од влаге 1ПКС3 отпоран на прскање
Димензије (мм) 572к270к105
Маса (кг) 12 13.5

Напомена У просторији у којој је инсталиран електрични котао, не смеју бити експлозивне паре и гасови, као и прашина која може утицати на рад котла.

Електрични котао ЕЛОБЛОЦК

Одлична алтернатива грејању гаса је немачки ЕЛОБЛОЦК електрични котлови - они су поуздани, ергономски и компактни. Инсталација таквих јединица је веома једноставна, тиха су у раду и, ако је потребно, једноставно промените подешавања режима рада.

Предности ЕЛОБЛОЦК-а укључују микропроцесорску контролу једног кључа, уграђену контролу зависности од времена, заштиту од смрзавања и могућност коришћења уређаја за систем подног грејања. Поред тога, котао се може контролисати помоћу ХДО сигнала или прекидача у доље, гдје се индикација подешавања приказује на ЛЕД дисплеју, а индиректни грејач се може прикључити на систем.

И, наравно, ово је одличан дизајн случаја који се може усклађивати са готово свим унутрашњостима.

Модели који раде на варијабилни мрежи од 220В / 50Хз имају снагу од 6 и 9 кВ, а они којима је потребно 380 В / 50 Хз представљају јединице капацитета 12, 14, 18, 21, 24 и 28 кВ. Простор за експанзију овде има запремину од 7 литара, максимална температура воде до 85 ° Ц, а радни притисак је од 0,8 бар до 3,0 бара, иако је препоручљиво одржавати оптималну вредност од 1,0-2,0 бара.

Геометријске димензије уређаја према параметрима висине / ширине / дубине 740к410к330 мм, са масом од 34 кг.

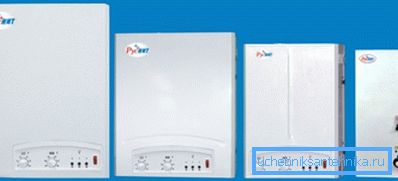

Различите модификације РУСНИТ

Електрични котао за грејање РУСНИТ-а производи руска акционарско друштво истог имена, који је формиран на бази фабрике Црвени банер у Рјазану (фабрика је претходно сарађивала са Росцосмос-ом). Тренутно, ЈСЦ производи квалитетне системе грејања који користе елементе од нехрђајућег челика, а цијели уређај је направљен од најсавременијих материјала. Ефикасност реалних котлова достигла је 93%, а најмоћнији модели могу загрејати простор до 1000м2.

Ознака РУНТ Напон (В) Снага (кВ) Површина собе (м2) Ефикасност (%) Параметри В / В / Х (мм) Маса (кг)
203 М 220 3 30 93 485к194к138 9
204 М 220 4 40 93 482к194к144 9
205 М 220 5 50 93 505к305к205 12
206 М 220/380 6 60 93 505к430к205 12
207 М 220/380 7 70 93 505к430к205 12
208 М 220/380 8 60 93 505к430к205 12
209 М 220/380 9 90 93 505к430к205 12
212 М 380 12 120 93 530к240к370 18
215 М 380 15 150 93 530к240к370 19
218 М 380 18 180 93 530к240к370 19
221 М 380 21 210 93 530к240к370 19
224 М 380 24 240 93 530к240к370 20
230 МП 380 30 300 93 620к270к410 36
230 М 380 30 300 93 620к270к410 25
236 МП 380 36 360 93 620к270к410 36
236 М 380 36 360 93 620к270к410 27
245 МП 380 45 450 93 407к280к630 36
245 М 380 45 450 93 407к280к630 26
270 М 380 70 700 93 1045к500к280 60
2100 М 380 99 970 93 1045к500к280 64

РУСНИТ М

Ознака РУНТ Напон (В) Снага (кВ) Површина собе (м2) Ефикасност (%) Параметри В / В / Х (мм) Маса (кг)
205 К 220 5 50 93 505к305к205 11
206 К 220/380 6 60 93 505к305к205 12
207 К 220/380 7 70 93 460к240к600 12
208 Р 220/380 6 80 93 460к240к600 12
209 Р 220/380 9 90 93 505к305к205 12

РУСНИТ ЦОУНТРИ

Ознака РУНТ Напон (В) Снага (кВ) Површина собе (м2) Ефикасност (%) Параметри В / В / Х (мм) Маса (кг)
205 НМ 220 5 50 93 690к495к230 25
207 НМ 220/380 7 70 93 690к495к230 25
209 НМ 220/380 9 90 93 690к495к230 25
212 НМ 380 12 120 93 660к410к260 28
215 НМ 380 15 150 93 660к410к260 28
218 НМ 380 18 180 93 660к410к260 28
221 НМ 380 21 210 93 660к410к260 28
224 НМ 380 24 240 93 660к410к260 28

РУСНИТ НМ

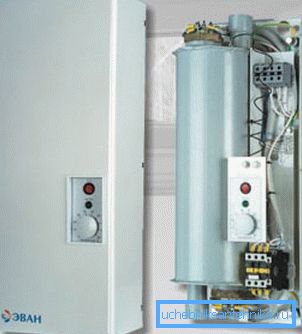

ЕВАН Стандард (Русија)

За ЕВАН котлове, поред Стандарда, постоје и такве категорије као што су Ецономи, Цомфорт, Цомфорт РКС, Лук и Профессионал - сви се разликују у трошковима и енергетским карактеристикама, али детаљније ћемо разматрати само економске и стандардне класе.

Такве јединице су опремљене грејним елементима од нерђајућег челика, челичном кућиштем и електроничким управљачким елементима, постоји двострука заштита од прегревања, релејно пребацивање и блок за повезивање циркулационе пумпе за систем грејања. Радни притисак је 0,8-3,0 бара, препоручује се 1,0-2,0 бара, а ефикасност котла достигне бар од 93%.

Означавање ЕВАН ЕПО Снага (кВ) Површина собе (м2) Параметри за Х / В / Д Напон (В)
2.5 2.5 25 565к270к220 220
4 4.0 40 565к270к220 220
6 6.0 60 565к270к220 220
7.5 7.5 75 565к270к220 220
9.45 5.5 95 565к270к220 220
12 12.0 120 565к270к220 380
15 15.0 150 565к270к220 380
18 18.0 180 565к270к220 380
24 24.0 240 565к270к220 380
30 30.0 300 565к270к220 380

Карактеристике економске класе

Ознака ЕВАН Снага (кВ) Површина собе (м2) Параметри за Х / В / Д Напон (В)
Ц1-3 3 30 650к250к180 220
Ц1-5 5 50 650к225к180 220
Ц1-6 6 60 650к225к180 220
Ц1-7.5 7.5 750 650к225к180 220
Ц1-7.5 7.5 750 650к225к180 380
Ц1-9 9 90 650к225к180 220
Ц1-9 9 90 650к225к180 380
Ц1-12 12 120 650к225к180 380
Ц1-15 15 150 650к225к180 380
Ц1-18 18 180 650к225к180 380
Ц1-24 24 240 650к225к180 380
Ц1-30 30 300 650к225к180 380

Карактеристике класа Стандард

Котао за електрогас

Наравно, било би погрешно не помињати комбиноване котлове на гас и електричну енергију - ово је вероватно најпрофитабилнија комбинација свих могућих опција. И фокусирамо се на прилично популаран дуал-цирцуит модел Зхитомир -3 КС-ГВ-010 ЦХ / КЕ-4.5.

Такви бојлери комбиновани електрични и гас, по правилу, имају неколико прикључних прикључака, што вам омогућава монтирање двоструког грејног круга (подно гријање - радијатори), као и грејање купке или базена. Имајући у арсеналу два типа горива, увек можете изабрати најпрофитабилније за вас и не прекидати рад јединице током нестанка струје.

Житомир -3 КС-ГВ-010 ЦХ / КЕ-4.5 је једнофазна грејна јединица двоструког круга са капацитетом од 10 кВ за потрошњу гаса и 4,5 кВ за потрошњу електричне енергије, а оптимална грејна површина износи 100 м2 и 45м2 респективно.

Такви котлови за грејање на електрични погон имају ефикасност до 95%, али не мање од 90%, са максималном температуром довода од 90 ° Ц, а препоручени мод је 60-80 ° Ц, као и било који конвекцијски гасни уређај.

Важно је напоменути да такви грејачи могу радити на два енергетска носача истовремено, што повећава снагу, а њихова маса није већа од 54 кг за једнокругу и не више од 58 кг за опције двоструког круга.

Котлови електроде

Напомена! За котлове са директним протоком типа електроде стриктно је забрањено коришћење било каквих нафтних производа (уље, дизел, итд.) Као течност за хлађење, такође не би требало користити те течности које не препоручује произвођач гријача. Инсталација свих славина или запорних вентила између доводне цеви и сигурносне групе је стриктно забрањена!

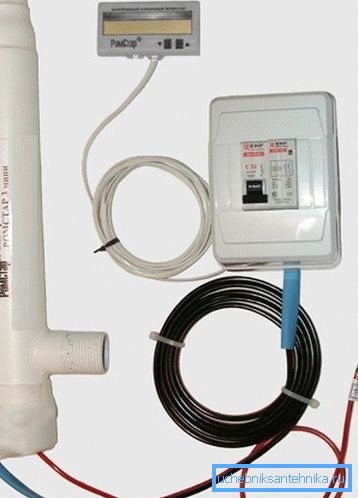

РОМСТАР МИНИ. Фото

А сада, као што смо већ обећали, ми ћемо вам рећи о ПМСТАР МИНИ моделима који се продају заједно са јединицом за напајање и термостатом за собу и, наравно, са упутством за руковање. Када уграђујете грејање сопственим рукама, потребно је уградити такав котао у строго вертикалном положају изнад контуре течности. Али у исто време не би требало да се подиже превише.

Пресек подизача, као и попречни пресјек хоризонталне контуре, мора бити у складу са пројектом, али минимални пречник вертикала износиће 25 мм и више, а висина подизача изнад котла причвршћеног на зид биће најмање 2 м.

Дигитална ознака РОМСТАР МИНИ 2 3 5 6
Снага (кВ) 2 3 5 6
Запремина загрејане површине (м3) 50-60 75-90 125-150 150-180
Величина загрејане површине (м2) 20 30 40 60
Потрошња енергије (кВ) 2 3 5 6
Мрежни напон (В) 220
Максимална струја у фази (А) 9.1 13.6 22.7 27.3
Пресек бакрене жице за снагу и земљу (мм2) 2.5 4
Оптимални волумен расхладног средства у кругу грејања 80 120 200 240
Носач топлоте препоручује произвођач Дестилована или ниско-температурна вода (не смрзава до -40 ° Ц), као и течности које имају тачку кључања од најмање 100 ° Ц и цертифициране су као носач топлоте
Геометријски параметри В / Сх / Г (мм) 400к100к70 650к100к70
Пресек доводне и повратне цеви (ММ) 25
Маса (кг) 3 5
Класа електричне заштите 1
Степен заштите од влаге 1ПКС3 (заштита од прскања)
Котао ГАЛАН

Тренутно, компанија ГАЛАН је покренула производњу бојлера ГАЛАКС, која је направљена помоћу технологије ситоштампа и дошла је у замјену за цијевне грејаче на које смо навикли.

Према произвођачима, потрошња енергије је овде смањена за 25%, а истовремено и сам хладњак не долази у додир са грејачем, а снага се равномерно распоређује преко целог тела уређаја, што уклања хидраулични отпор течности. Давање конкретне оцене квалитета ове јединице тренутно није сасвим једноставно, јер се користи релативно недавно.

Закључак

Приликом избора електричног котла треба одбити од процијењене загријане површине и количине течности у систему. Такође у домовима кућа, можда ће вам бити потребан регулатор напона како бисте уклонили своје капље, што је посебно видљиво увече.
