Сигурносни вентил система грејања - поуздана заштита система

Питање сигурности у пројектовању система гријања даје се посебна пажња, посебно у случају независног грејања. Главна опасност током грејне сезоне долази од наглог повећања притиска, цеви једноставно не могу издржати. Инсталирање једноставног сигурносног уређаја олакшава изједначавање притиска у систему.

Карактеристике система грејања

Сви елементи гријања су оригинално дизајнирани за рад под одређеним условима. У процесу, често се јављају случајеви када се притисак у цеви драматично повећава. И добро је ако цеви издрже такав тест, али нико не може гарантовати да следећи пут неће бити цурења, па је сигурносни вентил за систем грејања једноставно незаменљив.

Што се тиче разлога за нагло повећање притиска у цевима, може се разликовати:

• прекомерно загријавање воде - када температура расте, вода се шири, што доводи до додатног напрезања на цеви и вентиле;

Обрати пажњу! Делимично, експанзијски резервоари помажу да се носи са таквим проблемом. Вишак воде једноставно се акумулира унутар резервоара.

• грешка у избору пречника цеви;
• ако се грејање напаја из водоводне мреже, а притисак у њему прелази ову цифру у круг грејања;
• чак и обичан термички вентил за грејање (онај који је постављен испред радијатора) може довести до повећања притиска у доводној цеви. Ово се најчешће јавља током топлог времена, када је проток воде у радијатор сведен на минимум;
• неисправности у циркулационој пумпи такође се могу сматрати једним од разлога.

Како осигурати безбедност

Приликом инсталације било ког система грејања користила се таква ствар као што је "сигурносна група". Овај појам се односи на серију уређаја који вам омогућавају праћење рада система и брзо решавање проблема.

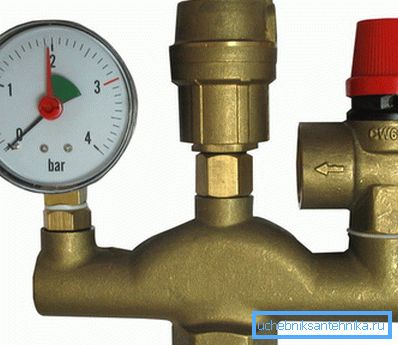

Сигурносна група обично укључује:

• манометар;
• ваздушни вентил - омогућава вам да уклоните ваздух из цевовода;
• Заправо, сигурносни вентил за грејање је уређај који вам омогућава да смањите вишак притиска за неколико секунди.

Класификација

У системима грејања станова и приватних кућа користе се искључиво опружни уређаји са сталним подешавањем. Однос ефикасности, поузданости и трошкова - ово је идеална опција.

Али генерално, постоји још неколико врста уређаја ове врсте:

• пролеће - у таквим уређајима кугласта шипка је опруга и при нормалном притиску вентил је затворен. Чим притисак почне да се повећава, опруга се компримује и скоро скоро рупа - вишак медијума за пренос топлоте се одлаже у посебан контејнер или у повратак;

Обрати пажњу! Притисак потребан за отварање вентила мора бити најмање 10-15% већи од радне цифре у цевима.

• уређаји типа полуга одликује се високом ценом и могућношћу флексибилног прилагођавања труда потребног за његово отварање. Оптерећење је на полуги, и фиксирано је на њега тако да се може померити. Приликом подешавања положаја оптерећења на полуги, можете повећати / смањити напор који је потребан за отварање.

Могуће је навести класификацију и степен и метод опоравка:

• ако лифт не прелази 0,05 висине седла, онда се такав уређај сматра ниским подизањем;
• уређај са пуним дизањем омогућава покретање затварача на растојању једнаку висини седла (или чак и веће од њега).

Што се тиче начина подешавања, контролни вентил за грејање може бити:

• са глатким подешавањем - као пример, можете донети тип опруге. Кретање врата зависи од притиска у цеви;
• са подешавањем у 2 корака - постављена је одређена вредност притиска прага, изнад које се отварање прозора аутоматски отвара у потпуности, а то се дешава скоро одмах. Користе се у индустрији, где губитак чак и неколико секунди може довести до озбиљних посљедица.

Повратни и бајпасни уређаји

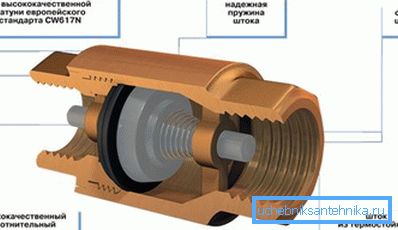

Контролни вентил у систему грејања дозвољава да се расхладно средство помера само у једном правцу. "Нагласак" таквог уређаја је да опружно стабло омогућава само ток воде у једном правцу. Захваљујући навојним прикључцима за инсталацију није тешко.

Понекад, уместо осигурача отвореног типа, за грејање се користи обилазни вентил. Његова главна функција је иста - изједначавање притиска у систему, али ако отворена опција једноставно пада вишак хладњака, онда аналогни би-пасс ће преусмерити воду унутар круга гријања.

Ако су постављени термостати испред радијатора, онда у топлој сезони може постојати ситуација када сви они прилично блокирају проток воде у батерије. Као резултат, притисак се повећава у доводној цеви.

Ако је на излазу котла инсталиран обилазни вентил, онда ће једноставно пренети део хладњака из доводне цијеви у испусну цијев. Дакле, ако се користи вентил за грејање, неопходна је додатна заштита система грејања.

Тројни вентили

Главна разлика овог типа уређаја је дизајн - 1 улаз и 2 излаза.

Захваљујући овом тространом уређају може се користити:

• мешање врућег расхладног средства са хлађењем;

Обрати пажњу! Ово је неопходно када се користи ниско-температурно грејање (топли под). Тространи вентил омогућава вам да организујете мешање расхладног средства од повратка у доводну цев и елиминишете ризик од доводјења превише вруће воде.

• Троструки вентил за грејање вам омогућава изолацију једног грејног круга од другог (то може бити неопходно ако се користе различити медијуми за пренос топлоте).

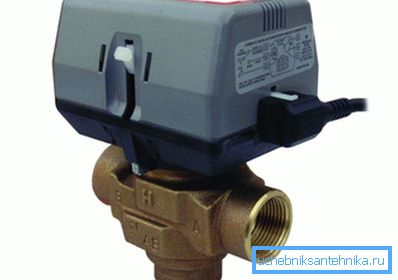

Унутар кућишта постоји или дампер или лопта, чија ротација регулише струју течности. Серво погон повезан са собним термостатом може се користити за контролу клапне.

Неколико речи о инсталацији

Инсталација свих елемената безбедносне групе врши се ручно. Не би требало бити проблема са инсталацијом сигурносног уређаја, јер се користе навојне везе. А главно питање је где треба ставити све ове елементе.

Уређаји сигурносне групе треба поставити у подручје доводне цијеви на котлу. Још једна суптилност је где треба уградити вентиле за заустављање, који омогућавају тренутно сечење котла у случају квара.

Упутства за правилно постављање сигурносне групе захтевају постављање запорног вентила иза групе ових уређаја. У том случају, чак и након искључења котла, сигурносни вентил ће вам омогућити ресетирање вишка расхладне течности и штедњу котла.

Опције инсталације за запорни вентил испред сигурносне групе и директно на одељку цијеви који воде до њега сматрају се неправилним. У овом случају, када се котао прекине, безбедносна група ће бити одсечена, а бојлер може да трпи.

Сумирајући

Инсталирање сигурносног вентила омогућава вам да повећате поузданост система грејања. Захваљујући овом једноставном и јефтином уређају, притисци неће више угрозити интегритет цеви, а грејање ће трајати много година.

Видео приказује принцип рада сигурносног уређаја пролећног типа.
