Систем грејања двоспратне куће - заједничке опције

28-08-2018
Грејање

Двоспратне приватне куће су постале норма. На крају крајева, трошкови изградње другог спрата су релативно мали, а практичне користи су значајне. Али грејање таквих зграда је нешто компликованије него у традиционалној једноспратној варијанти. Постоји неколико заједничких система, то је систем за грејање једнослојне, двоцевне, колекторе или греде двоспратне куће. Свака опција је добра на свој начин, али постоје нијанси на које треба обратити пажњу.

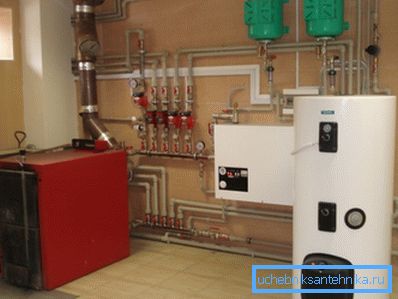

Фото-котао у кући.

Природна и присилна циркулација

За почетак, течност кроз цеви може циркулисати на природан начин и бити уметно ињектирана, користећи систем циркулационих пумпи. Теоретски, уређај за природну циркулацију је изузетно једноставан, али у пракси, само професионалац из високог разреда може да успостави такав систем својим рукама, пошто је веома важно прецизно пратити косине и поставити објекте током инсталације.

Природна циркулација расхладног средства обезбеђена је искључиво због основних закона физике. Када се течност загреје, његова густина се мења и појављује се ефекат стратификације. Врућа вода се гурне нагоре хладно, а када дође до максималне висине, носач топлоте природно, због нагиба цеви, почиње да тече надоле, истовремено загрева просторију.

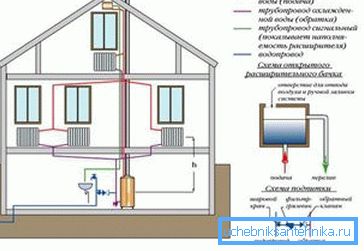

Шема са отвореним експанзионим резервоаром.

Од предности су следеће.

  • Такви пројекти се не плаше нестанка струје.
  • Ако је инструкција, приликом инсталације, строго следила, онда ће систем радити дуго, поуздано и поуздано.
  • Радња овде је изузетно једноставна, плус због одсуства електромотора, систем ради тихо.

Али мана у систему са природном циркулацијом је већа:

  • Као што је већ поменуто, инсталација таквог система захтева знање и искуство.
  • За почетак таквог загревања потребно је знатно више енергије, а загревање и достизање дизајнерског капацитета ће трајати дуго.
  • Најтоплије ће бити горњи радијатори, онда ће температура постепено пасти, а подешавање је готово немогуће.
  • Постоји велика вјероватноћа пропуштања система грејања, као резултат, корозије и скале на радним предметима.
Природна циркулација.

Важно: сличан принцип рада у прошлости је развијен за једноспратне зграде. Дакле, у двоспратним кућама ће радити само ако укупна квадратура не прелази 120м ?.

У пракси, систем са присилном убризгавањем расхладне течности је неупоредиво ефикаснији. Циркулационе пумпе вам омогућавају да монтирате структуру било које сложености и загревате собу, без обзира на квадратуру.

Врсте дизајна

Затим ћемо говорити о три главне врсте цјевовода. Сваки од њих има своје позитивне аспекте. Изаберите исто, у зависности од величине куће и величине буџета.

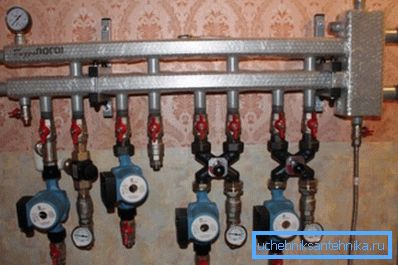

Циркулационе пумпе.

Једно цевно ожичење

Монотубе систем грејања у Лењинграду у двоспратној кући подељен је на 2 гране, на првом и другом спрату одвојено. Сходно томе, вентили за сваку грану се инсталирају засебно, што вам омогућава блокирање испоруке топлоте, ако је потребно.

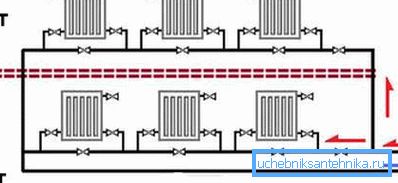

Распоред на 2 спрата.

Ово је један од најједноставнијих дизајна који не захтијева темељна знања током инсталације. Инсталација се може извршити и са инсталацијом обујмице и без њега, али у другом случају, ефикасност система је значајно смањена.

Ефикасност инсталације једносумног водовода у великој мјери зависи од броја вентила и величине радијатора. Даље од котла инсталиран је радијатор, више секција треба да има.

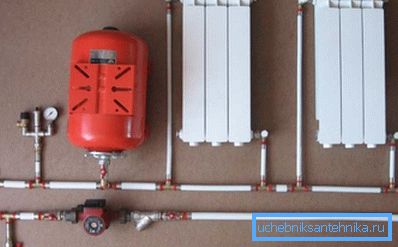

Пумпа за проширење и радијатори.

Међу предностима су следеће:

  • Такво ожичење је могуће поставити сопственим рукама, чак и без дубоког знања у области топлотне технике.
  • У малим зградама, до 120м? То показује најбоље резултате. За озбиљније просторе ће бити потребна инсталација већих снага.
  • Цена аранжмана је најнижа овде, због тога власници средњих кућа често то преферирају.

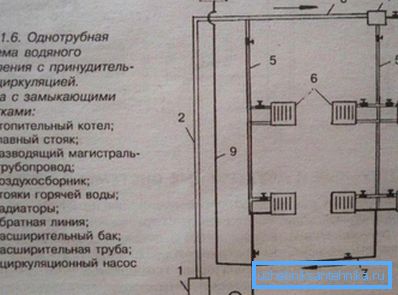

Монотубе ожичење са присилном циркулацијом.

Од недостатака, неуједначена дистрибуција топлоте игра велику улогу. Такође треба напоменути да ће се осигурати мобилност потребно инсталирати велики број вентила.

Важно: када инсталирате било коју опцију ожичења, препоручује се уградња запорног вентила или вентила за уклањање ваздушних џепова на сваком радијатору.

Дупла цевна жица

Двоководни или двоструки систем гријања приватне двоспратне куће тренутно је најпопуларнији међу власницима кућа са средњим и малим квадратом. Често се упоређује са циркулаторним системом.

Ова опција обезбеђује испоруку топлог расхладног средства из котла, директно на сваки радијатор. Одводјење воде се врши слично, одвојеним ожичењем.

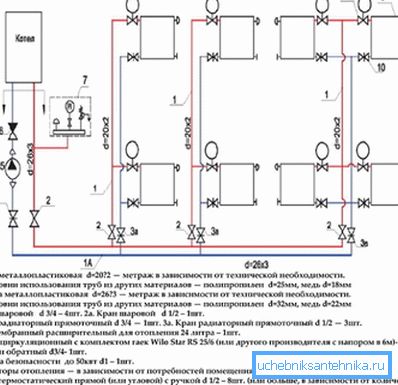

Дводелна шема дистрибуције.

У овим дизајнима, температура грејања радијатора може се мењати појединачно у свакој тачки. Најважније, температура се може механички подесити, на улазној цеви се инсталира вентил и дозирањем тока носача топлоте, температура гријања може се променити.

Систем је поуздан и поуздан. Можда једина слаба тачка таквих структура је њихов висок интензитет материјала. У ствари, неопходно је поставити два идентична система, уводна и инверзна.

Као резултат, потрошња цеви се повећава за 2 пута. Плус, сакривање таквог броја цеви је прилично проблематично.

Радијационо или колекторско ожичење

Систем за грејање колектора се може користити за све куће, без обзира на њихову површину и број спратова. Суштина ове методе лежи у чињеници да се расхладна течност најпре примењује у заједничку колекцију, направљену у облику цеви већег пречника, а већ од колектора се распадају до сваке тачке у кући.

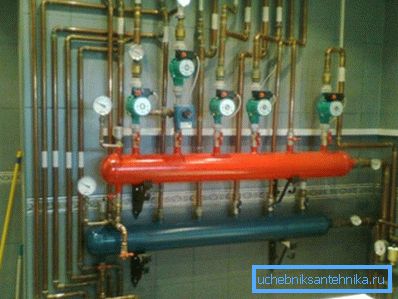

Излазни и инверзни колектори.

А за уводне и обрнуте границе монтирају се 2 засебна колектора. У одређеној мјери се може назвати побољшана верзија система двоструких кола.

Свака грана на улазној и повратној линији има лични схут-офф вентил. Стога је могуће регулисати не само број и интензитет радне тачке, већ и поправке без искључивања цијелог система.

Важно: иако радијални изглед захтијева значајну количину материјала и фитинга, али овим приступом постаје могуће инсталирати додатне циркулационе пумпе, што је важно, на примјер, за гријани под.

Видео има додатне информације о теми грејања.

Закључак

Сваки горе описани систем гријања приватне двоспратне куће је више пута тестиран и доказао своју поузданост. Са становишта практичности и једноставности, може се разликовати само радијална шема, али може радити само са присилном ињектирањем воде.

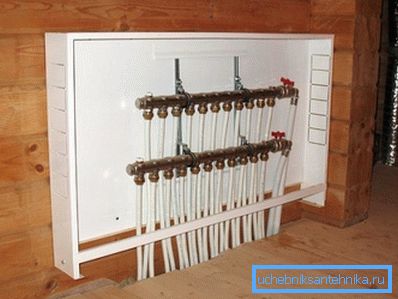

Ожичење на топлом поду.
