Систем грејања на два кола: дизајн, карактеристике,

Постоје два најважнија услова за удобност становања: присуство грејања и топле воде. Да бисте осигурали ове услове, можете користити засебан систем и можете инсталирати котао са двоструким кругом. Описаћемо разлику између система са једним кругом и двоструким системом грејања, које су карактеристике и предности двоструког грејања.

Грејање двоструког кола

Принцип рада и бојлер уређаја

Пре свега, желимо да дефинишемо двоструки систем, као и да размотримо принцип његовог рада.

Обрати пажњу! Двокруко је систем у коме се функције грејања и топле воде комбинују организовањем два независна кола са различитим температурама воде.

Требало би схватити да температура расхладног средства у систему гријања достигне 95 степени, док је температура довода топле воде према параграфу 2.4 СанПиН 2.1.4.2496-09 60 степени. То значи да генератор топлоте ради у различитим режимима.

По правилу, котао са двоструким круговима има један затворени измењивач топлоте грејања и један измењивач топлоте за довод топле воде.

Дакле, узмите у обзир принцип уређаја:

• Хлађење улази у измјењивач топлоте (1), гдје се гасни горионик (2) загрева и шаље у систем грејања под дејством циркулационе пумпе (4), чиме се врши кружно кретање у затвореном кругу грејања;
• Када је врућа вода укључена, тространи вентил (6) је активиран, а течност за хлађење почиње кружити кроз измјењивач топлоте (5) унутар котла, док не улази у систем гријања;
• Вода из тепиха улази у измјењивач топлоте (5), гдје се загрева од расхладне течности и шаље се у систем топле воде;
• Унутрашње мало коло је такође затворено и опремљено експанзионом посудом (3), што компензује проширење хладњака током грејања.

Обрати пажњу! Видимо да јединица функционише на принципу "или-или", тј. Када ради ПТВ, расхладна течност не загрева батерије акумулатора. Продужена употреба топле воде може довести до значајног хлађења батерија и смањења температуре у кући.

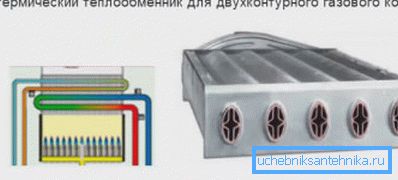

Могућ је и алтернативни измењивач топлоте у коме се комбинују два круга. Хлађење циркулише кроз вањску јакну и топлу воду из унутрашњих цеви. У том случају, вода не ступа у контакт са пламеном горионика, а не завара са славином затвореним.

Обрати пажњу! Употреба битхермицног измењивача топлоте омогућава истовремено кориштење грејања и снабдевања водом.

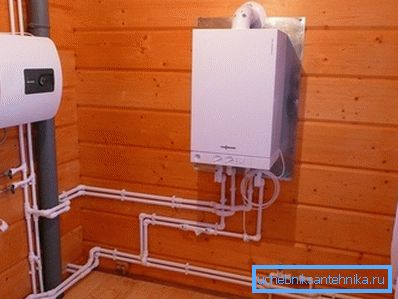

Коначно, постоје котлови са двоструким кругом са уграђеним индиректним бојлером, али су тешки и захтевају организацију темеља.

 Разлике у систему са једним петљама

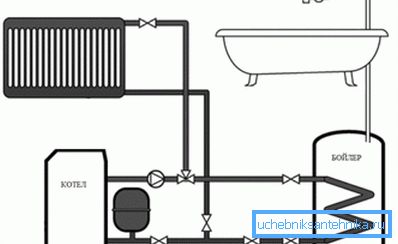

Која је разлика између система двоструког круга и једнослојног грејања, јер једнокружење може такође обезбедити загријавање воде? Да видимо како је уређен рад једносмерног котла са топлом водом:

Као што видите, овде је шема различита: котао загрева хладњак који кружи у систему грејања. Међутим, одвојено коло је преусмерено са опште мреже цевовода, који напаја индиректни котао за грејање.

Када се вода у котлу хлади, термостат шаље сигнал серво погону, који прекида тространи вентил, а расхладна течност почиње да тече не само у систем грејања, већ иу топлотни измјењивач котла, гдје се вода за загријавање топле воде загрева. Ово подсећа на рад бентермичког измењивача топлоте, само у овом случају није комбинован, већ је подељен на два одвојена дела.

Обрати пажњу! Таква шема је поузданија, међутим, цијена котла са котлом бит ће знатно већа од трошкова једне јединице двоструке струје. То је главна разлика, додатна инсталација котла захтева додатни простор.

Уградња опреме у котларници

За правилан рад грејања потребно је организовати топлотну тачку или котларницу.

Упркос системима за аутоматску контролу и заштиту инсталираних у модерним котловима, инструкција захтева примену одређених правила приликом уређивања котловнице:

• Да би инсталирали опрему неопходно је издвојити засебну собу са површином од најмање 4 квадратна метра.. У овој просторији треба да постоји бар један мали прозор и нормални улаз. Најчешће, котларница је уређена у подруму или помоћни простор на првом спрату, али можете га одвести у засебну зграду;

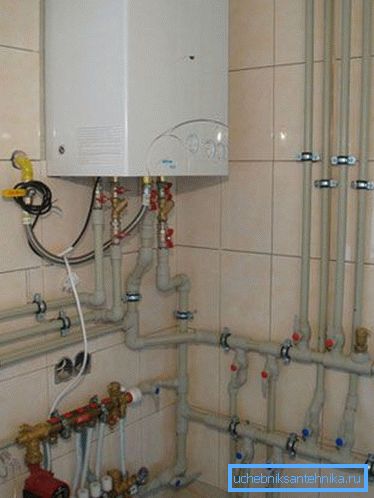

• Украсовање котловнице треба израђивати од негорљивих материјала: плочице, гипс итд.
• За нормалан рад опреме и сигурност котла у котларници мора постојати нормални проток ваздуха. Због тога је зид направљен независан;
• Издувни гасови се емитују кроз одвојени димњак, неприхватљиво је одвести до издувног вентилационог система због сигурносних мјера;
• Под под котлом је прекривен челичним лимом од најмање 1 м2;
• Излаз димњака се покреће изнад гребена крова по метру.

Обрати пажњу! Правила аранжирања постаје за снабдевање топлотом треба стриктно поштовати за сопствену сигурност. У случају употребе гасне опреме, неопходно је упознати са сигурносним прописима и правилима рада.

Предности и мане

Сада размислите о предностима и недостацима коришћења система са двоструким колом.

Почнимо са позитивним тачкама:

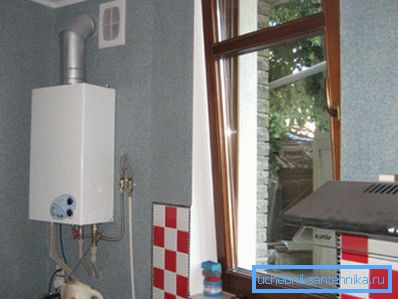

• Постигнута је видљива уштеда простора у кући: због одсуства додатног котла, величина котларнице може бити мања. Ово је посебно важно за мале куће у којима је оскудан простор. У случају изградње специјалног проширења за топлотну тачку додају се уштеде средстава и материјала;
• Трошкови двоструког круга су значајно нижи од трошкова котла са бојлером или два котла;
• Прикључивање другог котла или индиректног котла за грејање значајно комплицира радове на инсталацији, захтева додатну опрему и цевовод, аутоматизацију и управљачке објекте;
• У случају гаса, не морате повезивати два уређаја са добијањем дозвола и пуштањем у рад, што би требало урадити уз помоћ стручњака.

Обрати пажњу! Главни критеријум за избор таквих уређаја је уштеда простора и новца. У људима такве јединице називале су "бојлерима за сиромашне", али, као што знате, сиромаштво није пропаст.

 Сада ћемо размотрити негативне аспекте ове шеме:

• Уређаји са проточним воденим грејањем нису веома погодни за рад: тешко је регулисати температуру воде, посебно када се притисак мења. Овај ефекат је познат власницима старомодних гасних пећи;
• Коаксијални измењивач топлоте може радити или за грејање или за грејање. То доводи до чињенице да се уз дуготрајну употребу топле воде кућа може значајно охладити;
• Ако се комбиновани измењивач топлоте разбије, грејање неће моћи да ради док се не замени;
• Грејање текуће воде захтева двоструко повећање снаге, што доводи до повећања величине и тежине производа;
• Електрични котлови у начину грејања текуће воде такође ће радити са двоструком снагом, а то ће захтевати прикључак на трифазну мрежу од 380 В, која никако није свуда.

Обрати пажњу! Очигледно је да је шема прилично контрадикторна и на вама је да одлучите овде. Наравно, ако купујете све погодније и скупе опреме за вас је неупотребљив, онда је избор предвидљив.

Начини повећања термичке инерције система

Ако су зиме у вашем подручју хладне и забринути сте да када се батерија за грејање користи за хлађење, ми ћемо вам дати неколико савета како то избегавати. Наравно, пре свега, морате се побринути за добру топлотну изолацију зидова и прозора, крова и пода, али то није тачка.

Једини начин за суспендовање хлађења расхладног средства је повећање топлотног капацитета. Ово се може постићи повећањем запремине расхладног средства помоћу цеви већег пречника.

Поред тога, можете користити и масивне ливене гвожђе са инсталацијом пода. Такви грејачи се хладе дуго времена, јер њихова маса може да достигне 100 кг.

На крају, као што је већ поменуто, могуће је интегрирати акумулатор топлоте у систем - резервоар за неколико стотина литара (до 2000) повезан између котла и система грејања. Међутим, ово негира све предности шеме: постаће скупље и заузима превише простора.

Обрати пажњу! Уз рационално коришћење топле воде, проблем хлађења батерија није веома битан, јер је за хлађење куће веома потребно хладити неколико сати.

Повезивање гасне опреме

Обрати пажњу! Стављање гасне везе са властитим рукама строго је забрањено. То је преплављено тешким казнама и прилично опасно. Стога, како би се прилагодио рад гасног котла, морат ћете извршити одређени поступак.

Прво морате контактирати ЗТИ и извршити измјене у плану куће уз увођење одговарајућих напомена и означавања котловнице. Такође, измене се врше у сертификату регистрације објекта.

Затим морате контактирати сервис за гас и поднети захтев за повезивање котла. Морате да обезбедите технички пасош.

После тога, требало би да инсталирате опрему и инсталирате цео систем, осим за повезивање гасовода. Мерач плина такође мора бити уграђен и заптивен.

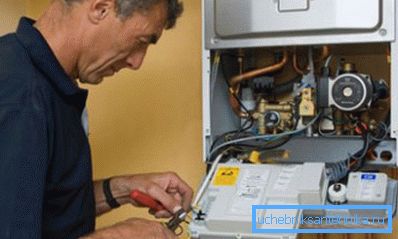

Сада позивамо специјалисте за гасне услуге који повезује котао на главну линију. Паралелно, подносимо захтев инспектору за пуштање у рад опреме.

На крају, инспектор проверава исправност везе, издаје дозволе, а ако нема притужби, гас се гаси у систем.

Закључак

Дводелна шема система грејања је добро решење за економске власнике и власнике малих кућа. Модерни модели раде веома задовољавајуће и поуздано.

Видео ће вам помоћи да то јасно видите.
