Систем грејања са природном циркулацијом: 2 начина

Без обзира на врсту котла, ефикасно грејање куће или стана вам је потребно да правилно организује циркулацију расхладног средства према основана у кући цеви и радијатора. Најефикаснији и широко распрострањени гравитациони систем. Принципи њеног рада, постојеће варијанте, као и како дизајнирати грејање природним циркулацијама сопственим рукама биће размотрени у наставку.

Принцип рада

Постоје две главне шеме уређења инжењерских мрежа грејања:

1. Систем грејања с присилном циркулацијом. У овом случају користи се опрема за пумпање, захваљујући којој се вода испоручује у правом смеру. Недостаци овог решења су бука произведена електричним уређајем, као и зависност грејања од расположивости електричне енергије.
2. Грејање куће са природном циркулацијом. У том случају, проток воде из котла на радијаторе и леђа се обезбеђује променом термодинамичких карактеристика течности.

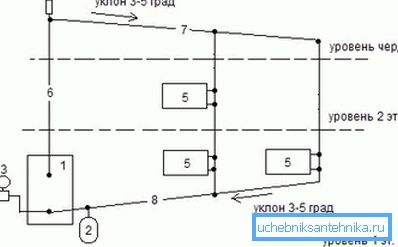

Суштина његове операције је следећа: вода се шири када се загреје, због чега се његова густина смањује, а течност гурне у горњи део система грејања. Како се хлади, расхладно средство постепено одлази на котао дуж цијеви положених нагињањем, након чега циклус наставља.

Обрати пажњу! Природна циркулација грејања је могућа само са правилно монтираним цевима и присуством експанзионог резервоара. Ово је потребно за уклањање ваздуха из радијатора и стварање потребног притиска у инжењерској мрежи.

Недостаци описаних шема укључују чињеницу да грејање воде са природном циркулацијом има инерцијални знатно и слабо погодне за грејање простора велике површине (100 квадратних метара и горе.) Или са 5 или више соба кућа.

Глава циркулације

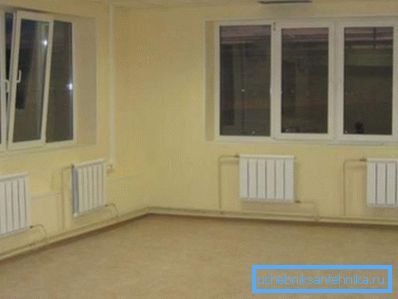

Да би измена топлоте која је организована од стране расхладне течности била најефикаснија, неопходно је правилно израчунати систем гријања природним циркулацијом.

Важно је размотрити сљедеће показатеље:

• разлика у висини између локације котла топлотног котла и отвора за издувавање најнижег радијатора грејања - што је већа ова вредност, то ће боље кружити течност;
• температура на коју се вода загрева у комори гасног, електричног или котла на чврсто гориво - што је већа разлика, то ће ефикасније радити систем;
• инсталациона висина радијатора и угао нагиба цевовода - што је већи овај индикатор, ефикасније хлађени расхладни флуид ће превладати унутрашњи отпор код повратне струје на котао.

Обрати пажњу! Котао за гријање мора бити постављен испод радијатора, у супротном хладна вода неће моћи доћи до измјењивача топлоте. Из тог разлога, индивидуално гријање природним циркулацијама се не користи у урбаним становима, јер нема простора за уградњу гријача.

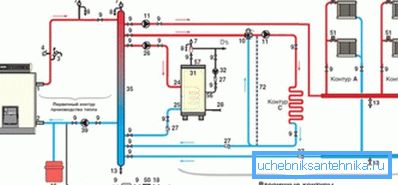

Приликом пројектовања било ког система грејања, такође је неопходно исправно израчунати снагу централног елемента - котао - који загрева хладњак који се испоручује радиаторима.

Да бисте то урадили, примените следећу формулу:

В = Вуд * С / 10, где:

• В је потребна снага опреме, кВ;
• Вуд је коефицијент корекције за географско подручје (од 0,7 до 1,5 у зависности од климатске зоне);
• С - површина гријаних просторија, м2

Пипелине Ваис

Грејање приватне куће са природном циркулацијом може се уградити у двије фундаментално различите шеме.

Они се разликују у таквим карактеристикама:

• би доцкинг грејања воде радијаторе са главне цеви, напајање водом - постоји један цев и два цеви коло (најновија верзија виша цијена због повећане потрошње материјал, међутим, то је ефикасније);
• место полагања главних водоводних цевовода - могу бити на врху (изнад радијатора) или испод (уз под);
• коло распоред водених цеви - сталл (вода се испоручује сваком хладњаку посебно и уклоњене њих истим поступком) или пролазе, где расхладне течности, тече од врха до доње тачке, пролази све радијаторе грејања;
• распоређивање рисара - могу се фиксирати хоризонтално и вертикално.

Метод 1. Систем грејања за гравитацију монотубе

Природно грејање, направљено под схемом једне цеви, може имати само горње ожичење главних канала. У овом случају, како то подразумева име, инсталирана је линија напајања, где се течност враћа након што пролази кроз радијаторе.

У овом случају природни ток течности је организован због разлике у његовој температури и, као посљедицу, његовој густини.

Ако је систем гравитационог грејања постављен у двокреветној или троетажној кући, пошто се број подова повећава, површина радијатора за грејање мора бити смањена. У овом случају, упркос смањењу температуре расхладног средства, грејање ће бити равномерно.

Цијеви у једном цијевном систему грејања могу се уградити на два начина:

• паралелно - део водотока у радијатор, а преосталих количина расхладне преко главног канала је одржана (предност овог решења је што се помоћу ручних и аутоматских вентила може ограничити количину топле воде испоручује са панелом грејања и тиме смањити температуру у соба);

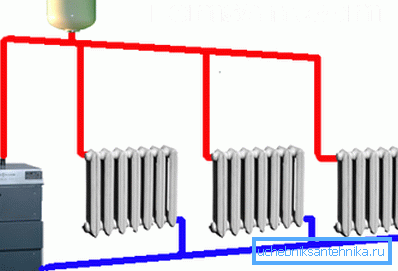

• проток - у овом случају, цео износ загрејане воде протиче кроз сваки панел за грејање у кући (не можете да подесите јачину звука снабдевање водом за радијатор, као и потпуно блокирају њен ток, јер ће довести до квара целог система).

Савјет! Паралелно се може сматрати оптималнијом шемом. Омогућава регулацију режима температуре у свакој соби посебно. Ово штеди енергију (гас, дизел гориво и тако даље) и ствара удобније унутрашње микроклиме.

С обзиром на то да се водоснабдевање у једном цевоводу може изводити само преко једног канала, уређење овог типа грејања је могуће само у зградама које имају поткровље где се постављају цеви са водом загрејане у котлу.

Недостаци једноделне шеме укључују немогућност делимичног покретања система, предности су нижи трошкови због мањих количина материјала и инсталација, као и естетике.

Метода 2. Двострука грејна мрежа за грејање

У овом случају неопходна је инсталација два цевовода:

1. Долазно. Она испоручује загрејан носач топлоте на батерије. Цев се извлачи из котла који улази у експанзиони резервоар, што је неопходно за стварање притиска у линији. Од њега водовод иде до радијатора. Запремина експанзионог резервоара зависи од величине система грејања. У неким случајевима овај уређај мора бити опремљен са преливном цевчицом која уклања остатку течности.
2. Излазак. Кроз овај гасовод, охлађена вода се транспортује до измјењивача топлоте котла за грејање. Хладну воду треба поставити у исте просторије гдје је канал за снабдевање монтиран. Ово је ефикаснија шема, јер омогућава бољу контролу температуре режима у просторијама. Његове мане - високи трошкови инсталације и густине.

Избор конструкционог подизача

Постоје две главне опције:

1. Вертикални рисер. У том случају, све цеви из радијатора спојене су са централним елементом који пролази кроз сваки спрат куће. Предности његове употребе укључују одсуство ризика од загушења ваздушног саобраћаја, недостаци су високи трошкови (неопходно је више цеви које повезују централну цев са радијаторима).

1. Хоризонтални рисер. Сви грејни панели на сваком спрату прикључени су на једну напојну линију. Повољнија опција. Међутим, у овом случају, неопходно је додатно инсталирати посебне ваздушне вентиле, који спречавају "проветравање" грејне мреже, што утиче на његову ефикасност.

Предности и мане

Употреба система грејања са природном циркулацијом расхладног средства има многе предности, од којих су главне:

• једноставна инсталација, пуштање у рад и одржавање;
• максимална ефикасност - мрежа гравитационог грејања има високу ефикасност и омогућава регулисање режима температуре сваке собе засебно;
• профитабилност - мрежа грејања за грејање је једна од најјефтинијих међу постојећим системима кућног грејања (ако предузимате мере за смањење топлотне проводљивости зидова, пода и крова);
• бесмисленост - одсуство радне електричне опреме минимизира буку која прати рад климе;
• не-волатилност - пуштена у погон гравитациона грејна мрежа ће радити иу случају привременог прекида снабдевања електричном енергијом, што би иначе било потребно за напајање пумпи
• Дуг век трајања - са правилном инсталацијом и правилним одржавањем, опрема за грејање ће трајати више од 35 година без потребе за значајним обнављањем.

Главни недостатак грејања природним циркулацијама је немогућност његове употребе за велике зграде. Због ниског притиска течности, дужина хоризонталних дијелова цјевовода не би требало да прелази 30-35 метара, у противном ће се ефикасност система знатно смањити.

Осим тога, у горњем дијелу зграде морате монтирати технички под.

Такође, због ниске инерције, препоручује се да се избегне постављање цеви у неогреване просторије, јер постоји ризик замрзавања расхладне течности и, као резултат тога, кршење интегритета цјевовода.

Закључак

Систем са природном циркулацијом је можда најбоље решење за уређивање грејања мале куће. Међутим, апсолутно није прикладно за градски стан, летњиковац, гдје се не очекује да људи и викендица површине преко 100 квадратних метара живе током целе године. метара У том случају, боље је остати на другим начинима грејања, који су описани у доље наведеном видео запису.
