Систем грејања стамбене зграде: технички уређаји и функције

02-09-2018
Грејање

Најједноставнија климатска мрежа приватне куће састоји се од котла за грејање, радијатора и цеви који повезују ове елементе у затворени прстен кроз који кружење течности круже. Међутим, системи грејања високих зграда уређени су на сасвим другачији начин, што се мора узети у обзир приликом поправке или модернизације његове компоненте која се налази у стану. У супротном, неће се избећи проблеми са суседима и уредима за становање.

Систем грејања високих зграда се разликује од климатске мреже приватне викендице.

Схема распореда грејања са централним протоком расхладног средства

Дом дистрибуције чворишта

Систем грејања у стамбеној згради почиње са заустављачким вентилом, који се монтира на цијев која повезује цјевоводе у сутерену са проточним и излазним топлотним водовима (упутства приложена СНиП 41-01-2003).

Обрати пажњу! Овај тренутак је веома важан за раднике стамбених и комуналних услуга и организације која испоручује топлоту. Преко овог вентила подељена су њихова овлашћења: организација која пружа услуге грејања је одговорна за безбедност и оперативност екстерних комуникација, одељење за становање или кондоминијум треба да буде забринут за унутрашње здравље.

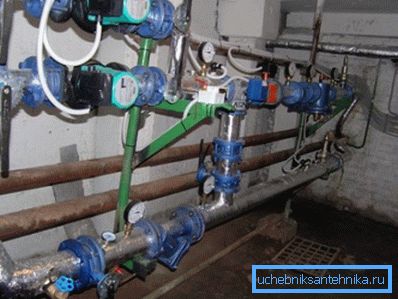

На фотографији - чвор за грејање лифтова

После стопцоцк-а, постоји разноврсна опрема која је потребна за циркулацију расхладног средства и топлу воду кроз станове који се налазе на свим спратовима куће. Његова листа и опис су дате у табели.

Детаил оф тхе дистрибутион ноде Опис
Улази за топлу воду Одмах након вентила који блокира проток течности за хлађење, млазнице су монтиране за прикључивање на цеви за топлу воду. Може бити један или два везива (респективно за схему са једном или две цеви). У другом случају, млазнице су међусобно повезане са краткоспојником, због чега се обезбеђује константан притисак и циркулација воде у цеви за топлу воду и грејане шпиље за пешкире.
Грејање на грејање Ово је главни елемент климатске мреже, без којег не постоји систем грејања вишеспратне зграде са централним снабдевањем расхладним флуидом. Састоји се од млазнице и утичнице, што ствара повећани притисак. Захваљујући њему, течност достиже горње ожичење цеви за грејање (на поткровљу). Поред тога, може доћи до цурења, која укључује у поновљеном циклусу хладњак који долази из линије повратка.
Вентил за врата Користе се за одсецање грејног круга станова из заједничког система цевовода. Зими, из очигледних разлога, они су у отвореном стању, у лето су блокирани.
Одводне арматуре Инсталирана је у доњим дијеловима цевовода и служи за испуштање расхладне течности у летњем периоду или, ако је потребно, за поправке елемената грејне мреже која се налази у кући.
Прикључна цев са запорним вентилом У доњем делу система за грејање инсталирана је цев која повезује систем грејања са цевима за снабдијевање хладном водом. Потребно је напунити радијаторе за грејање у лето како би спречили настанак корозионих лезија у батеријама.

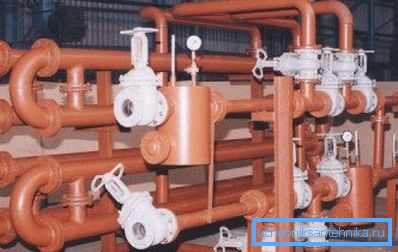

Ови вентили регулишу количину расхладне течности која улази у стан

Систем грејања стамбене зграде се подешава променом пречника дизне дизалице. Затварањем и отварањем одговарајућег вентила, радник у кућишту и сервису убрзава или успорава циркулацију хладњака у систему грејања, чиме се мења температура у радијаторима.

Снабдевање и одвод цевовода

Следећи важан елемент система грејања у стамбеним зградама су подизачи који снабдијевају воду на сваком спрату куће и испуштају хлађену расхладну течност која пролази кроз уграђене батерије у становима.

Постоје две основне шеме:

  1. Носач топлоте се напаја преко једне цеви и уклања се преко другог. Ови главни носачи, који се налазе на различитим крајевима куће, на сваком спрату међусобно повезују џемпери кроз које текућина тече, идући дуж пута у свим батеријама. Овако је организован систем грејања 5-ката вишеспратне старе куће.
Схема грејања са хоризонталном расподелом расхладног средства

Таква шема је касније напуштена, јер отежава потпуно отпуштање хладњака. Када цеви или радијатори зраче у одређеном стану, врло је тешко уклонити сву воду из хоризонталних дијелова цевовода.

  1. Вода тече кроз вертикалну цев у поткровљу, а затим се спушта, која тече од батерије до батерије, од горњег спрата до дна..

Обрати пажњу! Оба ова шема дистрибуције воде имају један велики недостатак - краткоспојник који се налази на поткровљу или на техничком поду. Потребно је за испуштање ваздуха кроз ваздушни вентил, али доводи до знатног губитка топлоте, што смањује ефикасност климатског система у цјелини.

Шеме модерних система грејања у високоградњи

С обзиром на то да технички нивои стамбених зграда (поткровља и подрума) нису загрејани, постоји опасност од замрзавања расхладне течности у случају несреће система грејања.

Да би се ово избегло, обезбеђене су следеће карактеристике дизала грејања:

  1. Нагиб хоризонталних џемпера. Уколико је пад висине цјевовода предвидјен од стране СНиП-а прописно посматрано, током спуштања расхладне течности све течности из њихових цијеви нестају и формирање леда способног за рушење цијеви и радијатора потпуно је искључено.
  2. Грејање техничких подова. Иако не постоје грејни радијатори на поткровљу иу подруму, сами цеви, упркос стакленој вунци или минералним влакнима који их покривају, и даље загријавају ваздух, тако да се расхладна течност не одмах охлади након хитног заустављања грејања.
  3. Велика инерција. Горњи и доњи прекривачи подизача су прилично велики у цевима пречника (преко 50 мм). Њихово хлађење након престанка грејања се не појављује одмах. Због тога вода у њима нема времена за замрзавање.

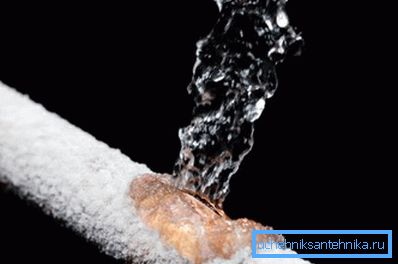

Цеви за грејање које се налазе на поткровљу могу замрзнути у случају несреће.

Уопштено гледано, тренутно коришћена шема са горњом расподелом расхладне течности је прилично ефикасна, иако има неке карактеристике рада:

  1. Започињање система грејања је што једноставно могуће. Довољно је отворити арматуру за затварање која блокира приступ воде и ваздушни вентил на поткровљу. После пуњења цеви водом, други се блокира како би се избегао губитак расхладне течности. На овом догађају завршава се покретање климатске мреже.
  2. Напротив, испуштање грејања и пражњење хлађења у случају нужде је тешко. Прво морате наћи жељену цев на горњем спрату, затворите вентиле, а затим отворите вентил на доњем дијелу подизача.
  3. Са вертикалном дистрибуцијом, дистрибуција топлоте је неуједначена (иако је цијена услуга за грејање иста). Чињеница је да горњи станови добијају топлијег носача топлоте, што боље загрева стан. Да бисте надокнадили ово, у становима испод налазе се радијатори за грејање са великим бројем секција.
Да бисте започели грејање, довољно је окренути потребни вентил, покренути носач топлоте и извадити ваздух из цеви

Измењивачи топлоте у становима

Ако нисте заменили уређаје за грејање у градском стану сопственим рукама, онда га загрева један од два уређаја:

  1. Литијумска батерија. Има мали пренос топлоте, значајну инерцију, огромну тежину и, уосталом, естетски изглед. С друге стране, овај уређај се може користити са носачем топлине било ког квалитета. Ливено гвожђе практично није подложно корозији и може трајати више од 50 година са периодичним чишћењем унутрашњих наслага.

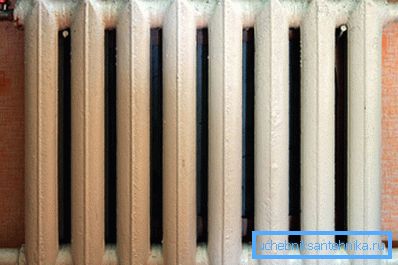

Литијумска батерија - најчешћи уређај за грејање
  1. Челична цев са плочама за измјењивање топлоте. Овај уређај за грејање је инсталиран у вези са уштедама у изградњи кућа и не држи воду.

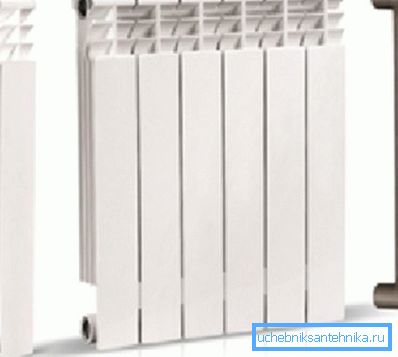

Сада најбоља опција за систем грејања са централним доводом расхладне течности с правом се сматра биметалним радијаторима за грејање.

Ови уређаји се састоје од:

  • челични оквир кроз који тече течност;
  • алуминијумски измењивач топлоте, носи се на раму - повећава пренос топлоте и даје батерију атрактиван изглед.

Чврсте челичне цијеви спречавају корозију (за разлику од алуминијумских радијатора) и дају снагу радиатору, штитећи се од хидрауличних и пнеуматских шокова, који нису неуобичајени за централизоване системе грејања.

Још једна позитивна тачка у коришћењу биметалног уређаја је велика снага. Ово омогућава коришћење мање секција.

Биметални радијатор - будућност система грејања са централним протоком расхладног средства

Једина лоша страна је висок трошак. Описане грејне јединице су међу најскупљим међу свим постојећим уређајима за грејање.

Обрати пажњу! Ако на улазним цевима ваших батерија постоје регулациони вентили - славине, термостати, додаци, итд. - морате опремити обилазницу (краткоспојник измедју улазног и излазног излаза батерије). У супротном, термостат ће контролисати количину расхладне течности не само у вашој батерији, већ иу свим становима који се налазе испод, што је мало вероватно да ће задовољити комшије.

Карактеристике система топле воде

Организација која се бави грејањем стамбених зграда, познаје и испоручује топлу воду потрошачима.

Као и климатски систем, ова инжењерска мрежа има неке одлике:

  1. Грејање топле воде и расхладног средства током грејног периода је централизовано. Најчешће, исте цеви се користе за снабдевање обе течности. За одвајање протока користе се вентили, који се налазе у подруму.
Присуство топле воде у славини зависи од здравља система централног грејања
  1. Систем топле воде може имати једну или две цијеви. Ова шема је пожељнија, пошто вам омогућава да избегнете прекомерну потрошњу воде која се јавља у систему са једном цеви када се вентил отвори (сваки потрошач чека док се не охлади водена вода и почиње ток топле воде).
  2. Радијатори који су инсталирани у купатилу и који се користе за сушење пешкира често су повезани са цевоводом за топлу воду. Ово није јако добра шема, јер грејна пешкира за пешкире остаје врућа током лета, због чега је непријатно остати у купатилу.

Савјет! Решавање овог проблема је једноставно. Током поправки или приликом замене грејне опреме у стану, затвараче треба ставити у доводни и излазни прикључци. Не заборавите опремити обилазницу.

  1. Због чињенице да се топла вода напаја преко цеви грејања, често је искључена током лета. Неопходно је рад на одржавању на главној опреми грејних мрежа.

Закључак

Систем грејања стамбених зграда са централним протоком расхладне течности у основи се разликује од индивидуалних климатских мрежа. Неквалификована интервенција и модернизација не само да погоршавају квалитет грејања у сусједима, већ и доводе до потпуне опструкције цјевовода.

Стога, приликом обављања било ког посла, потребно је стриктно поштовати прописана правила или користити услуге квалификованих стручњака. Можете сазнати више о инжењерским мрежама високих зграда из видео снимка објављеног у овом чланку.
