Систем за грејање колектора - савршен избор за приватну кућу

Чак иу фази планирања система грејања, потребно је направити избор између неколико сасвим различитих начина снабдевања хладњака за радијаторе за грејање. Ако буџет није слаба тачка, колекторски систем би био идеална опција, а у смислу параметара као што су једноставност употребе и трајност, он је супериорнији од аналога.

Монтажа система

Поређење колектора и других врста ожичења

Можете изабрати један од 3 начина дистрибуције цеви:

  • грејање на једној цеви - идеално за грејање мале приватне куће. У овом случају, сви радијатори су спојени серијско, што значи да последња батерија у ланцу ради мање ефикасно од прве. Али трошак такве шеме је минималан;
Монотубе систем грејања
  • са грејањем од 2 цеви, дијаграм ожичавања се може приказати као 2 паралелна кола, један испоручује врућу расхладну течност на уређаје за грејање, други узима хладно расхладно средство на котао. Овај метод загревања се може сматрати најчешћим;

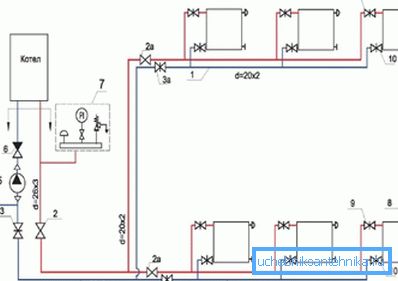

Пример двоцевног система грејања
  • ожичење колектора се разликује од наведених аналогија у томе што је сваки радијатор индивидуално снабдевен хладњаком. То јест, колектор је инсталиран у просторији (на свом уређају - касније у чланку), а од ње на сваку батерију постоји цијев за напајање и испуштање. Ово утиче на трошкове и сложеност инсталације, али се и даље може радити с властитим рукама.

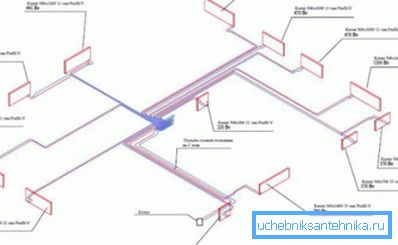

Једна од могућности за дистрибуцију цеви

Наравно, ово није најбољи ефекат на трошкове инсталационих радова и материјала. Укупна дужина цијеви у овом случају ће бити максимална, а колектор такођер кошта новац (нарочито ако одабрани модел није задњи произвођач са термостатом).

Снаге и слабости колектора

Не постоје идеална решења у природи, коришћење колектора није само изузетак.

Предности колектора за грејање су:

  • флексибилност система грејања - право на гребену можете поставити термостатске елементе, помоћу којих ће се регулисати температура у једном радијатору;
Регулатори температуре су већ инсталирани на овом главу.

Обрати пажњу! Ако је потребно, једноставно можете искључити батерију. Остатак система грејања ће нормално функционисати.

  • пошто се сваки радијатор испоручује са расхладном јединицом појединачно, могуће је користити цијев мале секције;
  • Ако желите, лако можете користити комбиновани систем грејања. То јест, поделите га на два круга различитим радним температурама, или у различитим круговима користите другу врсту расхладног средства. За такво решење вам је потребна хидраулична игла.
Раздвајање система грејања у два круга помоћу колектора

Постоји распоред колектора и слабе тачке:

  • већ је већ поменута повећана цена, а ако је неопходно, поправке могу бити тешке - јер су грејне цеви сакривене директно испод пода (често се једноставно попуњавају спојницом);
  • цеви са таквим изгледом не могу се поставити дуж зидова. Прецизније, са техничке тачке гледишта, то се може учинити, али онда ће готово половина зида бити затворена цевима - сумњивим додатком унутрашњости;
Ако се све ове цеви изводе дуж зидова, простор ће почети да личе на котловницу.
  • колекторска дистрибуција грејања са малим пречником цијеви ће захтијевати моћнију циркулациону пумпу, јер ће се хидрауличка отпорност повећати;
  • Немогуће је назвати такав систем грејања потпуно аутономним - у сваком случају, електрична енергија ће бити потребна - да управља пумпом. Природни притисак није довољан да циркулише течност за хлађење.

Уређај и принцип рада грејног система колектора

Према овој шеми, могуће је организовати не само грејање помоћу радијатора, већ и, на пример, организовати "топли под" у просторији - то јест, без икаквих батерија. Али генерално, систем грејања остаје непромењен и ради на истом принципу.

Врсте колектора

Колектори се могу користити за:

  • организација традиционалног гријања (користећи радијаторе). Могуће је комбиновати радијаторе у групама од 2-3 комада како би се уштедели цијеви и лако инсталирали;
  • грејање по принципу "топлог" пода;
  • да одвојите један круг на 2 или више. У овом случају, котао служи као извор енергије за оба кола, али температура течности у њима може значајно да се разликује (могу чак користити различите врсте хладњака).
Примјер кориштења хидрауличног сепаратора (хидроколектора)

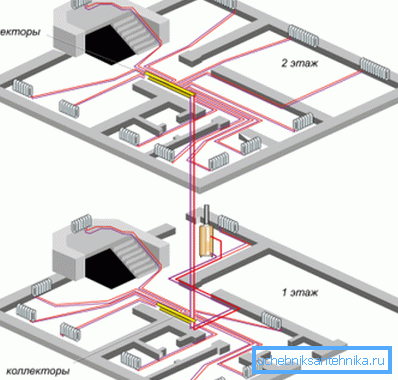

Колекторску шему грејања уз употребу "топлог пода" карактерише повећана отпорност, па је за систем грејања потребна додатна циркулациона пумпа. Разводни ормарић је најбоље постављен у средиште куће, са овим уређењем, дужина цеви за грејање различитих соба ће бити приближно исте.

У случају

Други суштински елемент у таквој шеми биће јединица за мијешање у којој ће температура расхладне течности опасти. На излазу из котла воду се загрева до око 90 ° Ц, а у системима подног грејања температура грејног тела треба да буде око 40 ° Ц.

Елементи система грејања колектора

По правилу, сви елементи су сакривени у одвојеном малом ормарићу, а налази се на непрегледном месту близу зида. Цеви се изводе испод пода, тако да унутрашњост собе није поремећена.

Главни елемент је чешаљ (потребан је у количини од 2 комада). Спољно, чешаљ (или чешаљ) изгледа као проста цевна секција, на коју је заварено неколико славина (у куповним моделима, обично је број славина између 2 и 12).

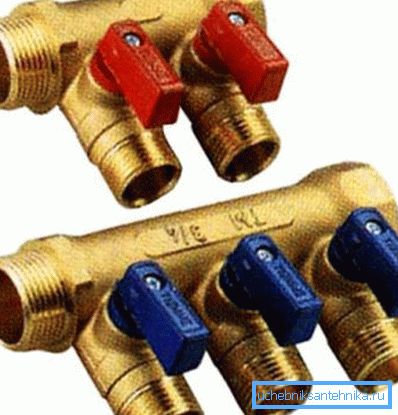

Најједноставнији чешаљ

Обрати пажњу! По потреби, купљени чешљеви могу бити повезани једни са другима. Дакле, можете направити чешаљ за било који број излаза / улаза.

Системи за грејање колектора, по правилу, опремљени су мерачем протока и термостатима - у поређењу са укупним трошковима, трошак ових уређаја није толико велики. Куповане капуљаче су опремљене уређајима за терморегулацију и мерење тока воде у фабрици, па само изаберите одговарајући модел.

Мерачи протока су постављени на главчину за довод, јер чешаљ мора бити опремљен ваздушним вентилима за одзрачни ваздух - корисно је за уклањање ваздуха из система грејања. На чешаљ који прима хлађену расхладну течност, уграђени су термостати

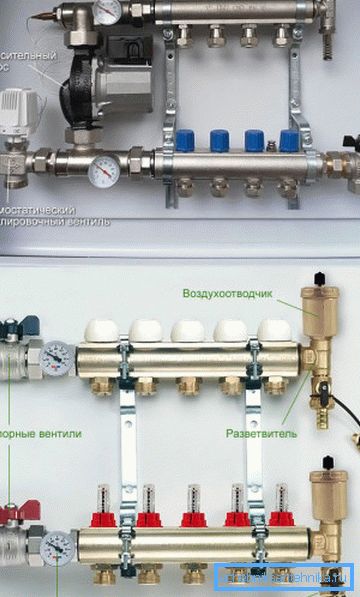

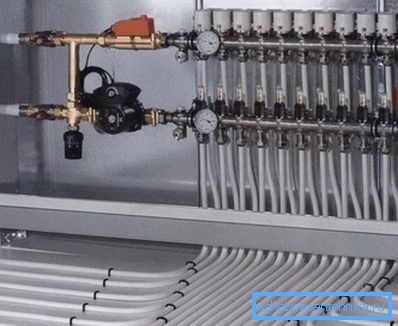

На фотографији су приказани главни елементи сакривени у колекцији за сакупљање.

Карактеристике рада и локација појединачних елемената

Носач топлоте загријан бојлом улази у главну главу доводне цеви и улази у радијаторе кроз поједине цеви. Да би се осигурало исто грејање свих грејача, препоручује се употреба цијеви приближно исте дужине и пречника. Након тога, охлађена расхладна течност тече кроз испусну цев до другог вишенамјенског растављача и враћа у котао.

Инсталирани термостат контролише температуру воде и, ако је потребно, повећава / смањује струју хладњака кроз радијатор, тако да се регулише температура у просторији.

Грејање колектора ће радити стабилно само под одређеним условима:

  • Потребно је инсталирати експанзиони резервоар, то ће надокнадити повећање јачине расхладне течности током загревања.

Обрати пажњу! Минимална запремина експанзионог резервоара мора бити једнака 10% волумена хладњака у систему грејања.

  • циркулациона пумпа се налази на повратку;
  • Оптимално место за експанзиони резервоар је цевни део испред циркулационе пумпе.

Инсталација колектора за грејање

Конвенционално, цео инсталациони процес може се подијелити у три фазе: постављање и причвршћивање цијеви на поду простора, постављање колектора и повезивање цеви са главама.

Упутства за извођење радова изгледају овако:

  • база је прво припремљена - бетон се очисти и изравнава;
  • онда се шири слој хидроизолације, а трака се залепи дуж периметра просторије, што ће глади експанзију бетонске кошуљице;

Обрати пажњу! Ако је под у соби дрвена, онда се цеви једноставно могу ставити под одборе, што ће у великој мери олакшати рад.

  • затим прати хидроизолациони слој;
  • преко ње се поставља уобичајена метална газа и цеви се причвршћују на њега помоћу жице или специјалних жљебова. Приликом постављања цеви на жичану мрежу треба оставити мали размак;

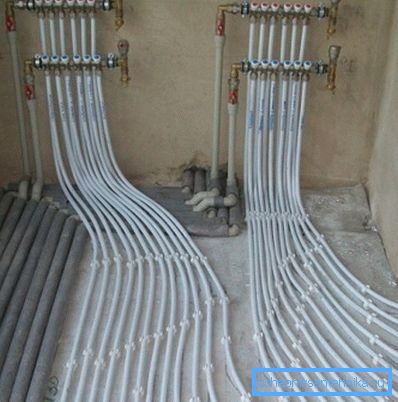

Све је спремно за бетонирање
  • затим следи попуњавање пода. Овакав начин постављања цијеви, приликом транспорта хладњака на радијатор, дјеломично ће радити на подним грејањем у просторији.

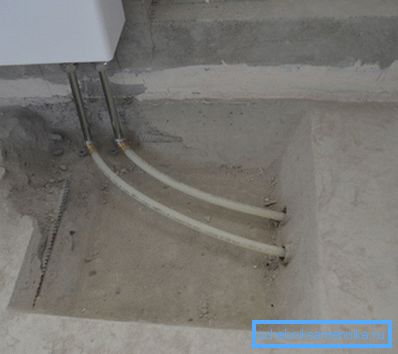

Цеви су у густини бетона

Што се тиче колектора, онда за приватну кућу можете одабрати зидне или подне стојеће моделе, као и опције уграђене у зид. У принципу, то на било који начин не утиче на ефикасност грејања, па се мора изабрати пре свега на основу погодности приступа колекторским чешицама.

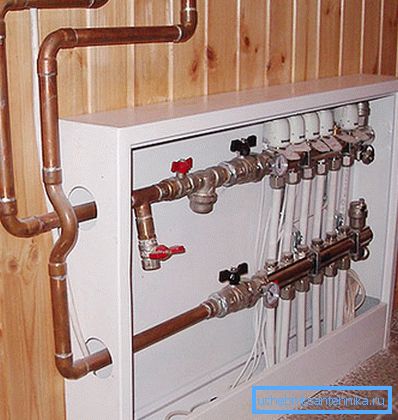

Пример модела зида кабинета

Под моделом ормарића уграђених у зид, пожељно је обезбедити нишу у фази пројектовања куће. Без обзира на врсту, ормарић мора такође бити причвршћен за зидове помоћу сидара или вијка за самопрезивање (у дрвеној кући), због чега се у дизајну свлачионице налазе посебне очи.

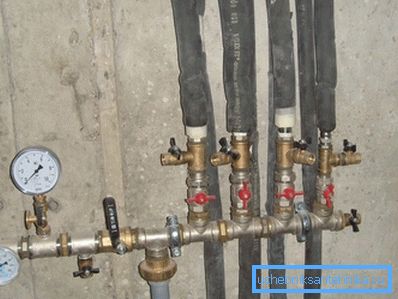

Можете радити без ормарића, али ће унутрашњост собе патити

Манифолд Цомб

Избор погодног чешљака за грејање колектора је једноставан. Уређај је једноставан, па морате прво обратити пажњу на материјал предмета.

Купљени уређаји могу бити:

  • са челичном кутијом и гране;
  • кућиште од ливеног гвожђа;
  • са пластичном кутијом.

Предност је потребно дати узорцима, чак иу случају значајног пада притиска, кућиште неће дозволити проток. Што се тиче прикључка доводних и повратних цеви, чак иу најједноставнијим моделима, излази су навојем, што знатно поједностављује инсталацију.

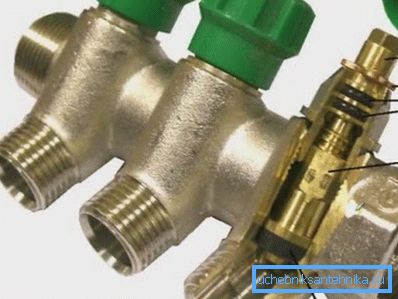

Моулдед кућиште обезбеђује стезање

Грејање колектора се може организовати без купљеног чешљака, могуће су 2 опције:

  • уз употребу заваривања - са становишта економије је врло контроверзна опција. Прво, не знају сви како да раде са апаратом за заваривање, и друго, квалитет шава не може бити загарантован. У случају гарантованог непотпуног цурења. Поред тога, неопходно је купити недостајуће армирање, као резултат тога, уштеде ће бити скромне;
  • Па, најпробудљивија опција је из ПП цевовода. У овом случају, чешаљ подсјећа на серију чарапа повезаних у серији са утикачем на крају. Из алата вам је потребан само уређај за лемљење ПП цевовода. Такав колектор ће имати све слабости полипропиленског цевовода, а нарочито смањење чврстоће при високој температури расхладног средства.

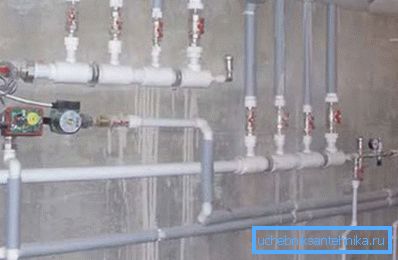

Фотографија је пример буџетског чешља од полипропилена

Сумирајући

Систем грејања колектора може се назвати идеалним у погледу ефикасности. Самостално снабдевање хладњака са сваким радијатором омогућава вам да постигнете идеалну микроклиму у свакој соби куће. Велики, у поређењу са традиционалним системима грејања, трошак донекле задржава раст популарности ове врсте грејања у становима, али ако то допушта буџет, грејање помоћу колектора је идеално.
