Систем за грејање ленинградка: веза, карактеристике,

Систем грејања приватне куће Ленинградка је једно од најпоузданијих и најлакших решења. Причаћемо о карактеристикама, предностима и начинима повезивања овог система грејања.

Грејање Ленинградка је један од најсложенијих и поузданих начина за организовање грејања.

Једноделни систем грејања (Ленинградка)

Дефиниција и састав

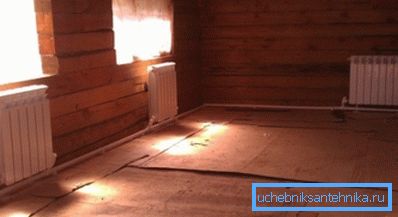

Ленинградка као систем грејања се најчешће користи у приватним и малим комуналним кућама.

Ленинградка је назив једног циркулационог система хладњака у грејном кругу куће. У том случају, радијатори или батерије су повезани у низу, а вода се креће у затвореној петљи:

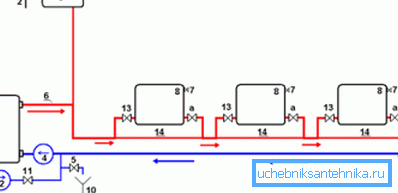

Схема грејања Ленинградка отворена.

На слици су приказани главни чворови:

  1. Грејање бојлера. Постоје гас, дрво, тресет, чврсто гориво, електрични и бензински агрегати, најчешће се користе котлови за грејање на гас;
  2. Ноззле за уклањање ваздуха и одвод воде из експанзионог резервоара. Присуство такве млазнице указује на отворени тип грејања, у којем се вишак воде уклања без стварања притиска; (Погледајте и чланак Одушење система грејања: карактеристике.)
  3. Експанзиони резервоар. Дизајниран да подеси притисак акумулацијом воде током термичког проширења и отпуштања током хлађења. У случају несреће и прегревања / кувајања расхладне течности, она игра улогу хитног испуштања воде;
  4. Циркулациона пумпа. Обезбеђује неопходан притисак и брзину циркулације расхладног средства у круговима са присилном циркулацијом;
  5. Куглични вентил одводна вода. Потребно је уклонити расхладно средство са цевовода и радијатора током поправке или за очување круга грејања за зиму;
  6. Грејна цев за воду;
  7. Маиевски кран за уклањање вишка ваздуха из радијатора;
  8. Радијатор или батерија;
  9. Хлађење издувних цеви (обратка);
  10. Одвод отпадних вода за одлагање воде уклоњене са главне линије;
  11. Куглични вентил који се повезује са доводом воде. Када је откључан, коло је напуњено водом, тада је славина закључана и загревање се започиње;
  12. Филтер за пречишћавање воде пре напајања у цевовод;
  13. Куглични вентил за искључивање радијатора. Омогућава вам да искључите поједине батерије ради поправке или да уштедите енергију;
  14. Обилазница или обилазница. Омогућава вам подешавање (ако је инсталиран иглични вентил) или прекидање једног или другог радијатора из заједничког кола.

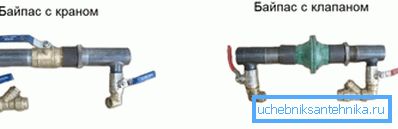

Обилазница се може подесити (лево) и без (десно).

Систем грејања затвореног типа претпоставља присуство експанзионог резервоара без излаза. Таква грејања раде под притиском, а за заштиту од хитног рада обезбеђена је у облику једноставне структуре:

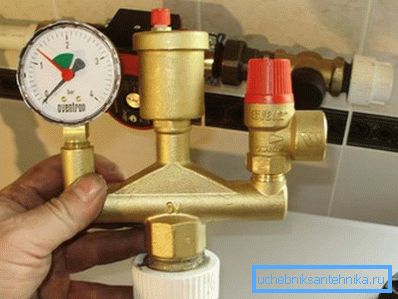

На фотографији постоји безбедносни склоп за затворену петљу, који се састоји од манометра, сигурносног вентила и вентила.

Обрати пажњу! Једно-цевно решење подразумева конзистентан распоред грејача на заједничком аутопуту или рисеру. Ово вам омогућава да уштедите на цевима и инсталацијским активностима.

Врсте

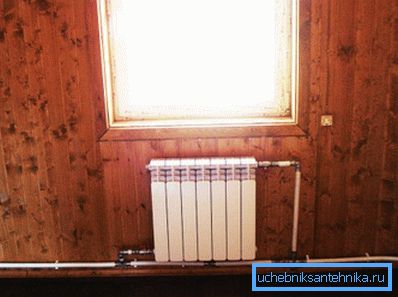

Поред дна, примењује се дијагонална веза радијатора.

Поред раздвајања у затворене и отворене врсте, Ленинградка се разликује у виду ожичења у хоризонталним и вертикалним врстама.

Најприкладнија је хоризонтална схема грејања у приватној кући. То подразумева постављање аутопута дуж контуре просторије дуж спољашњег зида у дебљини пода или изнад његове површине. Радијатори су повезани у серији са главном линијом:

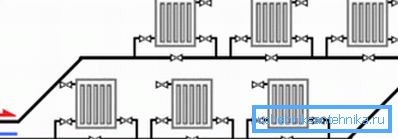

Хоризонтални распоред типова.

Обрати пажњу! Пожељно је направити један круг, док број радијатора у кругу не би требало да прелази 10 комада. Приликом повезивања два круга различите дужине и преноса топлоте, њихова пропусност треба регулисати помоћу вентила за игле тако да не постоји неравнотежа система.

У случају вертикалне расподеле цеви, грејни уређаји су серијски повезани са заједничким подизањем. У таквим случајевима, по правилу се користе присилна циркулација и горња водостаја.

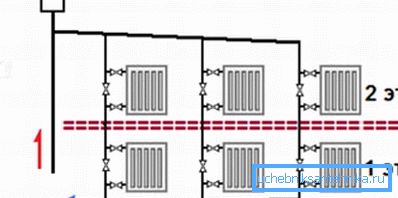

Вертикални тип изгледа.

Обрати пажњу! Као што видите, са вертикалним ожичењем, најчешће се реализује паралелно повезивање неколико ланаца са једним цевима у заједничку постољу. Ово је погодно за високе зграде.

Предности и мане

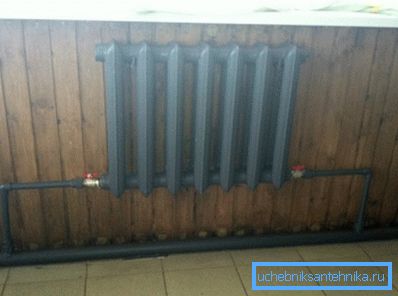

Ленинградка ради сами лакше од других врста грејања.

Ако говоримо о предностима грејања у једном цеви, онда се углавном ослањају на економичност и поузданост:

  • Контура појединачне цеви подразумијева мању потрошњу цијеви, стога се трошкови пројекта смањују;
  • Састављање, заваривање и други радови са једним цевима је знатно мањи. Такође вам омогућава да уштедите на накнаду рада и трошкове енергије, времена и потрошног материјала;
  • Систем је тестиран и показао се као изузетно поуздан.;
  • Могуће је сакрити цев испод пода. Треба узети у обзир губитак топлоте из контактне линије са подним структурама и направити одговарајућу топлотну изолацију;
  • Присуство обилазница вам омогућава да поправите уређаје у раду грејања, као и да регулишу интензитет рада појединачних батерија и просторија.

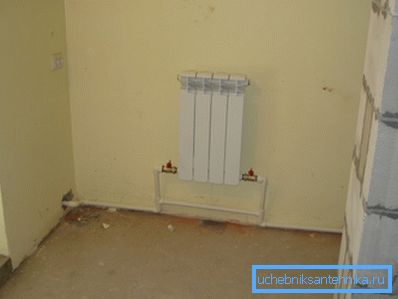

Неуређени бипасс је изабран преко попречног пресека у односу на аутопут тако да ствара одређену отпорност на проток у односу на батерију.

Недостаци Ленинградке укључују његове квалитете:

  • Потреба да се усклади са правилним односом пречника цевовода, великог пресека главне цеви;
  • Неуједначено загријавање радијатора у зависности од њиховог уклањања из котла. Да би изједначили температуре, неопходно је повећати величину и број сегмената акумулатора док се креће даље од извора топлоте;
  • Због неуједначене дистрибуције топлоте не препоручује се повезивање више од 10 радијатора у један круг, па је ово рјешење погодно само за гријање приватне куће - најједноставнији је за имплементацију с властитим рукама.

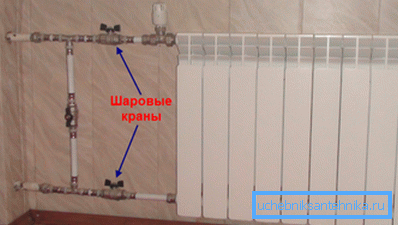

Кранови вам омогућавају да одсечете грејач са линије без прекида рада.

Обрати пажњу! Из анализе предности и мана једносмерне грејне шеме може се закључити да је погодна за приватне и мале комуналне куће.

Закључак

Ленинградка вам омогућава да лако и јефтино уредите грејање у приватној кући. Карактерише га флексибилност и могућност прилагођавања интензитета преноса топлоте појединачних уређаја за грејање. За потпуније искуство погледајте видео на крају текста.
