Системи грејања воде: како дизајнирати квалитетну климатску
Савремени инжењери грејања знају много начина за загревање кућа. Угодну температуру у кући могу креирати вентилатори за топлоту, електрични конвектори, традиционалне дрвене пећи и тако даље. Али најекономичнији и ефикаснији су системи гријања воде са котлом и радијаторима.
Наставак читања, научићете пуно корисних информација о варијантама ових инжењерских мрежа и специфичностима њихове инсталације ручно.
Сорте мрежа за грејање воде
Ефикасност система климатизације у стану или кући зависи не само од снаге грејног тела или коефицијента преноса топлоте радијатора. Једнако је важно и која врста цјевовода је одабрана за испоруку хладњака, како ток флуида и многи други параметри су организовани.
Детаљнија класификација система за гријање воде у зависности од различитих критеријума дат је у табели.
| Виев | Опис |
| Аутономијом | |
| Зависно | Хлађење се загрева у централизованој котларници и напаја се у радијаторске грејне уређаје помоћу главних цевовода. Овај тип грејања је инсталиран у свим градским становима старих зграда. |
| Независно | Јединица за грејање је уграђена у сам стан. Он загрева воду која пролази кроз цеви до радијатора, где се топлота замењује ваздухом. Онда охлађена течност се враћа назад у грејач кроз повратну цев и почиње следећи циклус. Слични системи грејања опремили су огромном већином приватних кућа. |
| Контактом са окружењем | |
| Отвори | Такав систем гријања воде инсталиран је у приватним кућама опремљеним котловима чврстог горива старог дизајна. Међутим, сада постоји. Посебност разматране инжењерске мреже је да хладњача циркулише кроз цеви без прекомјерног притиска. Дио система грејања је отворени експанзиони резервоар, који је фиксиран на највишој тачки. |
| Затворено | Користи се затворени експанзиони резервоар затвореног типа, уграђен у котловницу на повратној цеви. Систем грејања се пумпа флуидом под притиском. За приватне куће, овај индикатор је једнак атмосфери, ау зависним мрежама грејања са централизованим снабдевањем расхладног средства, притисак може да достигне до 6 атмосфера. |
| Према методу организације струје течности за хлађење | |
| Гравитационо | Системи за грејање воде, где се циркулација воде јавља природно због разлике у притиску и густини. Маса загрејане воде је мања, тако да је исцртана до горње тачке система. Затим, хлађење, протиче кроз радијаторе, дајући им топлотну енергију. Након тога, повратна цев, која се налази на нагибу, враћа се у котао. |
| Принудно | У овом случају, један од елемената климатске мреже је циркулациона пумпа. Такви системи су ефикаснији и економичнији. Приликом инсталације није потребно посматрати обавезну пристраност цеви. Једини минус је зависност грејања од доступности електричне енергије. Без тога, пумпа неће функционисати (као што је, заиста, било који од модерних котлова). |
| Према броју цеви које се хране и испуштају хладњак | |
| Једна цев | У свим просторијама, прстен се поставља из цеви у коју се радијатори загревају у паралелну или секвенцијалну методу. Предности укључују јефтину потрошњу, недостатке - сложеност поправке и немогућност прецизног регулисања температуре у различитим просторијама куће. |
| Твин тубе | Овакав систем грејања, како то подразумева, има две цеви: један се испоручује, један се уклања, а други се уклања. Предност је могућност регулације температуре у радијаторима помоћу термостата и једноставности поправке (блокирањем приступа воде једној батерији, нећете пореметити његову струју у другим радијаторима). Међутим, цена његове производње ће бити већа - за инсталацију ће бити потребно двоструко више цеви. |
| Спајањем цеви | |
| Вертикално | У таквој шеми грејања, расхладна течност се напаја на горњи спрат, након чега се спушта, пролази кроз један радијатор за грејање на сваком спрату. |
| Хоризонтално | Овде вода такође тече навише кроз вертикалну цев, а затим се из њега израђује хоризонтални излаз, кроз који течност достиже све батерије које се налазе на истом поду. |
| Комбиновано | Такав систем за грејање воде има елементе и за први и други тип. |
| Због присуства слепоће | |
| Мртав | Са овом шемом, постављање доводне цеви до најдаљег радијатора, затворено је с краткоспојником са повратном водом, кроз који се вода враћа уназад. |
| Прстен | У овом случају две цеви за расхладно средство формирају неку врсту прстена, постепено пролазећи кроз све просторије и батерије. Таква схема се сматра ефикаснијом. |
| Раи | Расхладна течност тече од котла до кућишта колектора, који је повезан са пар цеви (довод и пражњење) са сваким радијатором у кући. Дакле, можете прецизно да контролишете микроклиму у целој згради из једне тачке. |
Обрати пажњу! Избор правог система грејања зависи од великог броја различитих фактора. То укључује подручје куће, број подова, пречник кориштених цијеви и тако даље.
Израчунавање и избор одговарајуће шеме за системе грејања воде најбоље препуштају професионалном инжењеру. Извршиће хидраулички прорачун, без којих се може заборавити нормалан рад климатске мреже.
Дозволите нам да детаљније објаснимо опис система грејања са природном и присилном циркулацијом.
Врсте загревања методом циркулације воде
Систем гравитације
Посебне карактеристике
Систем природне циркулације течности у климатској мрежи дјелује искључиво због природних закона.
Схема је следећа:
- када се загрева, вода постаје лакша и подиже се на врх система грејања;
- хлађење, течност постаје густа и тешка, због чега се спушта, истовремено грејање соба.
Описано грејање било је ефикасно само ако је инжењерска мрежа постављена на такав начин како би се осигурала интензивна циркулација течности у њему. У супротном, расхладна течност неће извршити транспортну функцију која јој је поверена, а топлотна енергија коју ствара инсталирани бојлер ће бити изгубљена.
Приликом изградње и управљања системом грејања гравитације потребно је испунити следеће захтеве:
- Правилно изаберите пречник цеви који повезују котао са батеријама, израчунајте њихову хидрауличну отпорност, подесите укупну дужину у вертикалној и хоризонталној равни. Потребни почетни подаци могу се добити из пратеће документације за климатску опрему.
- Не дозволити прегревање расхладне течности. Вода може да завари, због чега ће се притисак у цевима и радијаторима знатно повећати, што ће довести до оштећења. Да би се то спречило, експанзиони резервоар, који је инсталиран на врху система, помаже.
Обрати пажњу! Без обзира на то како мислиш да си загрејала кућу са преко 200 квадратних метара. метара или цевовода за монтажу дуже од 30 метара и осигурати да природна циркулација хладњака неће радити. Биће потребно инсталирати електричне пумпе, а то је већ систем грејања са присиљеним протоком воде.
Поступак инсталације
Упуте за дизајнирање система гравитационог грејања су једноставне и састоје се од следећих тачака:
- Прво морате инсталирати котао. Из очигледних разлога, она мора бити постављена на најнижу тачку цевовода, у којој тече све хлађене течности из радијатора.
- Вертикални подизач постављен је горе од котла. Што је ова цијев већа, ефикаснији ће систем грејања. Најчешће, њен крај води до поткровља куће.
- Отворен експанзијски резервоар је постављен на врх.. Ако је уграђен на таван, не заборавите пажљиво изоловати контејнер како бисте избегли значајан губитак топлоте и замрзавање течности. Мембрански резервоар се може монтирати у котловницу, на повратној цеви.
- Затим је направљен изглед цеви.. Овде се мора осигурати да се радијатор за грејање не налази на тачки испод котла. Што је већа разлика у висини, ефикаснији су рад инсталиране инжењерске мреже.
- Цевни материјал се може слободно одабрати.. Запамтите, ако је у систему постављен котао на чврсто гориво, расхладна течност се може загрејати на веома високе температуре при којима се полимерне цеви не могу користити. У овом случају, препоручује се да останете на челику.
- У другим случајевима, пластика је погоднија, јер нису подложна корозији и имају нижи коефицијент хидрауличке отпорности.. Уверите се да су унутрашњи дио цевовода и цијеви котла исти. Употреба цијеви мањих промјера је забрањена.
Савјет! Нико не забрањује монтирање улазних и излазних цеви већег пречника од млазнице. За систем гравитационог грејања, то је чак корисно.

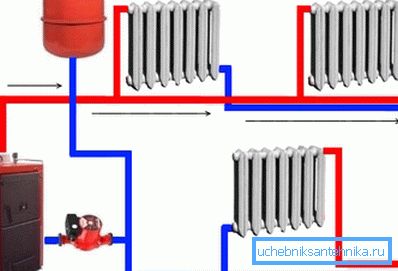

Систем присилних циркулација
Посебне карактеристике
Вероватно сте већ схватили да ефикасност грејања у великој мери зависи од брзине протока течности за хлађење кроз све елементе система. Због тога су климатске мреже са пумпама које пумпају воду сада популарније.
То су мали уређаји који троше минималну струју и раде готово тихо. Модерне циркулационе пумпе могу да промене брзину ротације електромотора, захваљујући којој је могуће прецизно контролисати запремину топле воде и, сходно томе, температуру у собама.
Пумпа повећава ефикасност описаног климатског система, тако да ће гориво за одржавање нормалне температуре у собама бити потрошено мање.
Поред тога, пумпа за хлађење пумпа пумпа, лакше је превладати хидраулички отпор. Сходно томе, за уградњу система грејања можете користити цијеви мањих пречника (али не мање од млазнице бојлера).
Поступак инсталације
Уређење система грејања с присилном циркулацијом разликује се од инсталације гравитационог система у правцу поједностављења.
Посебно:
- Пумпа се инсталира на повратну цев тако да текућина која улази у њега има најмању могућу температуру.
- Котао за грејање се може поставити на исти ниво као и радијатори.
- Само систем за експанзију мембране може бити део система (често је већ уграђен у котао). Дакле, течност у цевима ће кружити под притиском од 1-1,5 атмосфере.
- Придржавајте се прописаног оптерећења СНиП цеви у случају није потребно.
Комбиновани систем грејања
У изградњи приватних кућа често се користи такозвана комбинована грејна шема. У том случају, цевоводи, радијатори и котао намештени су у складу са правилима гравитационе мреже, али циркулациона пумпа са обилазницом (бипасс) се поставља на повратну цев.
Ово осигурава функционалност загревања чак иу случају привременог нестанка струје или слома циркулационе пумпе.
Савјет! Свака опрема мора бити прикључена на цеви кроз вентиле. Такође вентил или вентил за бајпас треба да буду опремљени са бајпасом. У том случају можете демонтирати опрему за поправку или замену без уклањања расхладне течности из цеви.
На исти начин, застарели системи грејања се модернизују. Само треба да направите бочну траку са пумпом, а ефикасност климатске мреже ће се знатно повећати.
Врсте грејања методом дистрибуције цеви
Једна цев
Овакав систем грејања омогућава уградњу једне цеви кроз коју се хладњак испоручује радиаторима и враћа се назад у бојлер. У овој пртљажној линији, радијатори за грејање су повезани у низу или паралелно, где се врши размена топлоте.
Предност такве шеме је јефтина. Потребан вам је минимални број цеви и разних додатака.
Али не можете назвати ефикасан и згодан систем, јер има неколико значајних недостатака:
- немогуће је ручно или уз помоћ термичких вентила прилагодити запремину расхладне течности која се спушта у сваку батерију, стога, за постављање жељене температуре у свакој појединачној соби неће радити;
- количина топлотне енергије која се пренесе на радијаторе ће се смањити док се батерије одступе од котла, стога ће најдаље (ниже) собе бити грејане горе.
Да заобиђете нека ограничења описаног система постављањем обилазнице - обилазницом - директно повезивање улазних и излазних млазница радијатора. У овом случају, отварањем и затварањем затварача и регулационих вентила не можете постављати само угодну температуру батерије, већ и учинити (ако је потребно) демонтажу и поправку без прекида рада целокупне мреже грејања.
Двострука цев вертикална са нижим ожичењем
Главна разлика између једноставног распореда и двоцевног распореда је присуство два цевовода: први се испоручује топлом топлотном флуидом до радијатора, друга вода се исушује и испоручује назад до котла.
Захваљујући овој шеми, могуће је регулисати запремину течности која улази у сваку батерију и постиже најудобнију температуру у собама.
Једна од опција је двоцевни систем са вертикалним подизањем и нижим распоредом доводних цеви.
Његове карактеристике су следеће:
- На најнижем нивоу система из котла за грејање постављају цевоводи прикључени на уређај за грејање.
- Са ових аутопутева, пустају подизаче који подижу хладњак до највише тачке система и испоручују га радиаторима за грејање на сваком спрату.
- Затим, кроз другу цев, охлађена течност се враћа за поновљени циклус грејања.
Недостатак оваквог решења представља опасност да се систем емитује.
Неопходно је обезбедити уређаје за уклањање ваздуха из цеви и радијатора:
- ваздушна цев се креће до врха система;
- отворени експанзиони резервоар или мембрански уређај са посебним ваздушним вентилом;
- Мајевски дизалице монтиране на врху сваке батерије.
Двострука цев вертикална са горњим проводницима
У овом случају, дистрибуција течности се јавља на највишој тачки система - на таваници или испод плафона горњег спрата. Хлађење се испоручује тамо помоћу вертикалне цеви, а затим кроз водоравне цевоводе прелази у батерије.
Ту је потребан и експанзијски резервоар, али боље је користити непропусно, тако да се притисак воде може повећати него повећати ефикасност грејања.
Твин тубе хоризонтално
Ова врста дистрибуције течности кроз цијеви најчешће је у изградњи приватних кућа и викендица. Посебност је да је неопходно инсталирати циркулациону пумпу како би се обезбедио проток воде, јер не би било могуће постићи потребну брзину воде на природан начин.
Цеви се постављају према једном од неколико шема:
- Мртав. Предност ове методе је прилично економична употреба цеви. Минус - значајна дужина система, што компликује његово прецизно подешавање.
- Пассинг. У таквом систему, дужина круга гријања је краћа, што их олакшава подешавањем. Међутим, трошкови куповине цеви и инсталатерских радова значајно се повећавају.
- Колекционар. У том случају, сваки радијатор је повезан преко цеви до две матрице - довод и испуст. Најефикаснија мрежа, али трошак његове инсталације је већи од свих осталих. Осим тога, морате осигурати скривено постављање цеви, јер није естетско поставити такав број дуж зидова.
Закључак
Као што видите, постоји велики избор различитих опција за уређивање климатског система. Избор жељене шеме зависи не само од ваше жеље и износа новца, већ и од инжењерских способности. Стога је технички прорачун климатских мрежа толико важан.
Ово питање је посвећено видео снимку у овом материјалу.
