Шта би могла бити схема двоцевног система грејања у приватној или вишенаменској кући? Како лансирање таквог система? Која помоћна опрема, поред цеви и грејних уређаја, је неопходна за његов рад? Покушајмо одговорити на ова питања.

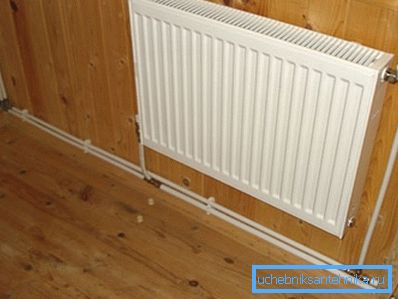

Плот два цеви шема.

Шта је то

За почетак ћемо покушати најлакше објаснити разлику између једноделних и двоцевних дијаграма за повезивање гријаћих уређаја.

Замислите пар грејних стубова који круже на горњем спрату суседних просторија. Један од њих - сервер, други - обрнуто.

Дакле: ако радијатор који је инсталиран на сваком спрату отвара рисер на коме је прикључен, можемо рећи да имамо један-цевни систем грејања. Али ако је свака батерија краткоспојник између рисара - ово је двоководно грејање.

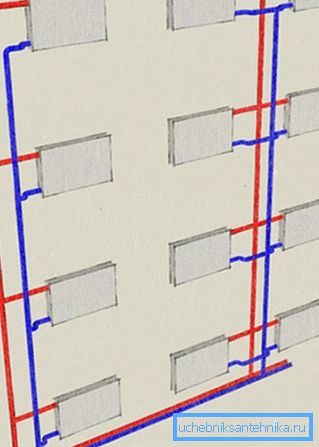

Оно што ми, заправо, видимо на дијаграму.

И сада ћемо додати мало конфузије тим витким логичким конструкцијама.

У чистој форми, ови системи се могу наћи само у приватним кућама са малим бројем спратова и квадратних.

Често се користе комбиноване шеме као што су:

  • Два дна која пролазе кроз подрум повезане су истим стубовима на горњој етажи, која се уклапају у опис двоцевног система.
  • Међутим, сваки појединачни рисер - један цев. Изградња која је описана горе са радијаторима-надвратници у стварној стамбеној згради неће бити оперативна: расхладна течност једноставно неће стићи до горњег спрата, помицати се само кроз један или два доња прекривача.

Да разјаснимо: како ћемо сазнати касније, проблем се решава балансирањем - гашењем уређаја за гријање. Међутим, у стамбеним зградама задуженима, остављајући бар једну од одредаба које напуштају суседне станове без грејања, уопште се не може користити. Само зато што било који систем треба да има максималну заштиту од ум, светлих представника интелектуалне већине.

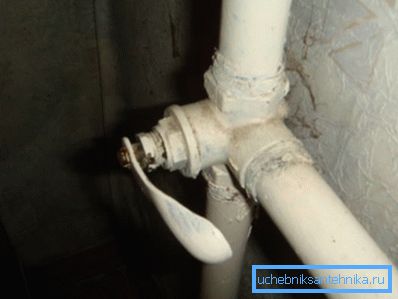

Тространи вентил на грејном кули у Хрушчову. Ове кранове су периодично постале узрок озбиљних несрећа: власници станова су покушали да направе батерије топлије уз помоћ.

Класификација

Дакле, која врста двоцевних система грејања може се наћи у домаћинствима и приватној стамбеној изградњи?

Оријентацијом

У вертикалном систему, обе цијеви - проток и повратак су постављени вертикално. У хоризонталном, односно супротно. А ове шеме се често комбинују у истој кући: на пример, флаширање са рисер-мостовима може да формира хоризонтални систем, а приступ грејању - вертикално.

У току расхладне течности

У следећој шеми, расхладна течност се помера у једном правцу дуж оба флаширања; на крају - мења смер кретања на супротно када се креће од хране до повратка. Типичан пример придружене шеме је двоцевни систем грејања приватне једнокатне куће чији прозори и врата не ометају полагање цеви; али ако постоје препреке, користи се деад енд.

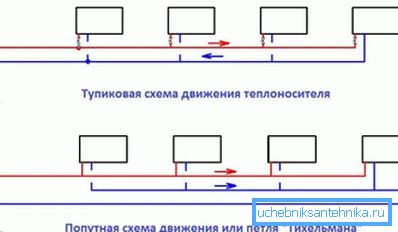

Шема мртвљења и пролазака.

Позивањем кретања течности за хлађење

  • У стамбеним зградама, носач топлоте (процесна вода) погоњен је диференцијалом притиска између доводних и повратних цеви грејне воде.
  • Типично решење за велику приватну кућу је једна или више циркулационих пумпи.
  • Најзад, у малом простору куће, циркулација се може осигурати разликом у густини између топлих и топлотно пражених ваздушних маса воде. Извор топлоте постаје котао или пећ са измењивачем топлоте.

Топ и дно флаширање

Најсавременије нове зграде - куће ниже флашице: доводни и повратни цевоводи налазе се у подруму или у техничком поткровљу изнад приземља које се налазе у продавницама или складиштима.

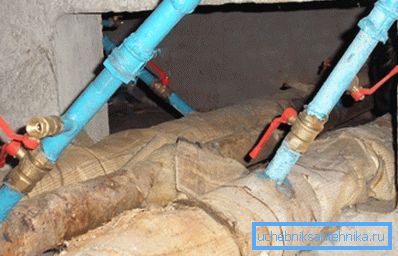

На слици - систем са нижим флаширањем: ток и повратни ток разведен у подруму.

Погодност такве шеме је да су сви вентили и фитинги концентрирани на једном месту: да се ресетује грејање, довољно је искључити два вентила која се налазе једни поред других и одврнути пар утикача. Главни недостатак је лабараторно лансирање након ресетовања: како бисте уклонили ваздушни јастук, потребно је да дођете до горњих станова на постољу.

Постоји, међутим, неколико нијанси.

  • Ако на једној од гаражних места нема грејних уређаја, у подруму се може претворити заједно са парном собом. У ту сврху уместо утикача уграђен је одводни вентил. Довољно је причврстити утикач на другом носачу и отворити вентил на њему, остављајући отвор за отпуштање - и ваздух ће летјети на фронту воде.
Са овом шемом лансирања, ваздух ће летјети кроз празан ход.
  • У неким кућама, надвожњачи са мајевским дизалицама налазе се у поткровљу. Да започнете, не морате да улазите у апартмане на горњој етажи; Међутим, у тешким мразима, вода се често замрзава када је замрзнута у скакачима.

Дводелни системи грејања са горњим пуњењем разликују се у томе што је снабдевање на тавану; носач топлоте пролази кроз подно грејање радијатора до повратне цеви која се налази у подруму. На врху тачке пуњења постављен је експанзијски резервоар са вентилационим вентилом.

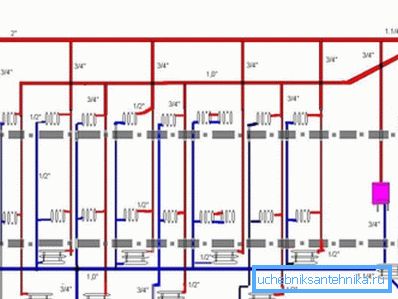

Топ флаширање.

Какав је резултат?

  1. Када се отпадне, вода се не замрзава ни у флаширању нити у стубовима - само отворите отвор на поткровљу.
  2. Започињање система је једноставно и сигурно: сав ваздух је у експанзионој посуди.

Цена једноставног ресетовања и лансирања је потреба да се покрене када је рисер одвојен: мора се блокирати са дна и са врха.

Балансирање

Хоризонтално двоцевно коло у оригиналном облику је неоперабилно: течност за хлађење циркулише само путем уређаја за гријање најближим котору или пумпи. Проблем се решава балансирањем - затамњивање сваке батерије да би се постигла исте температуре.

Напомена: због инерције система, стабилизација температуре хладњака траје неколико сати. Због тога, очигледна инструкција: са самоуравнотежењем, положај сваког дотока се мења на минималну вредност са поновљеном контролом температуре у 2-4 сата.

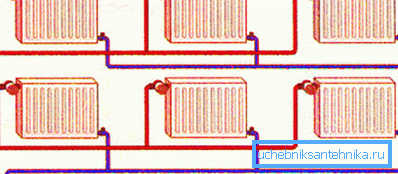

Ако покријете дуље на радијаторима најближим котлову, вода ће проћи кроз далеке.

Опрема

Када изградите систем у приватној кући, поред цеви и вентила ће вам требати одређена количина додатне опреме. Са функцијама неких својих врста, кратко ћемо се срести.

Врста опреме Кратак опис
Експанзиони резервоар Капацитет компензације експанзије носача топлоте при загревању. Затворени резервоар се узима једнако 10% запремине расхладне течности и монтира се након циркулационе пумпе. Отворени резервоар се монтира на врх кола.
Сигурносни вентил Омогућава вишак притиска када се затворени круг прегреје.
Аутоматски вентилатор Уклања ваздух и гасове из кола због електрохемијских процеса.
Кран Маиевски Уређај за ручно крварење ваздуха. Монтира се у горње утикаче радиатора или на врху сваког краткоспојника између подизача.
Гас Аналогни завртањ за ручно подешавање крста.
Термичка глава Аутоматска регулација, промена пропустљивости у зависности од температуре ваздуха.

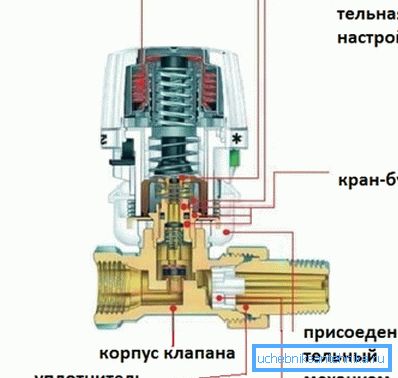

Термостатска глава уређаја.
