Схема цевовода грејног котла: обавезни и додатни елементи

Који су захтевани елементи требали укључити везивање грејања котла? Шта обезбеђује сигурност рада система? Како организовати нискотемпературно грејање? У нашем материјалу покушаћемо да одговоримо на ова питања.

Обавезне ставке

Списак опреме одређује се врстом система грејања.

Тип циркулације

Присилна циркулација подразумева присуство циркулационе пумпе за систем грејања код куће.

Завршено је:

1. Гриазевиком, постављен испред тренутног расхладног средства пумпе;
2. Пар схут-офф вентила, дозвољавајући чишћење сумпора или демонтажу пумпе уз минималан губитак течности за хлађење.

Ако систем функционише наизменично са присилном и природном циркулацијом, треба постојати обилазница са уметцима између додирних уложака са попречним пресеком једнаким попречним пресећем пуњења. Опремљен је контролним вентилом или вентилом који спречава повратни проток воде кроз обилазницу током рада пумпе.

Отворени и затворени системи

Отворени систем грејања комуницира са атмосфером кроз отворени експанзиони резервоар за грејање.

Комбинира неколико функција:

• Компензује повећање волумена расхладног средства када се загрева.
• Служи за уклањање ваздуха из њега.
• Дозвољава додавање воде уместо система који је испарио или кувао у току рада.

Напомена: отворени резервоар је увек монтиран на врху контуре. Пуњење треба да има константни нагиб из резервоара, који ће обезбедити природну струју хладњаче и омогућити да ваздух буде присиљен на горе.

Поред тога, схема везивних котлова на чврста горива у системима са природном циркулацијом укључује убрзавајући колектор - вертикални део за флаширање који повезује котао са експанзионим спремником.

У затвореном систему функције на отвореном експанзионој посуди се додељују на неколико уређаја.

Када инсталирате систем сопственим рукама, корисно је знати неколико суптилности.

• Резервоар за експанзију може се монтирати у било којој тачки у кругу; међутим, боље је изабрати место где проток течности садржи минималне турбуленције. На пример, испред пумпе, око 10 пречника пуњења од њега.
• Препоручљиво је поставити млазницу резервоара. Који је разлог за обуку? Пошто у овом случају у резервоару није загарантован ваздух на другој страни мембране где би требало да буде расхладна течност.
• Запремина резервоара је приближно једнака 10% укупне запремине расхладног средства у систему. Најједноставнији начин процене његове количине је напунити водом и одводити га у било које мерно јело.
• Ако у систему постоји неколико мембранских резервоара, њихова запремина се сумира.
• Стални рад сигурносног вентила током рада указује на то да је експанзиони резервоар премали.
• Без обзира на присуство ваздушног вентила, горње тачке система гријања (горњи прекидачи, прекидачи између њих итд.) Су довршени са вентилационим вентилом. У својој улози могу деловати као славине Маиевски, као и обични вентили или славине за воду.

Споља и унутар котла

Често се системи шема за грејање могу значајно разликовати од оних које су горе описане. Чињеница је да су многи уређаји за гријање опремљени сопственим циркулационим пумпама, сигурносном групом и често експанзионим резервоаром.

Овом конфигурацијом, шема цевовода котловског грејања обухвата, у суштини, само неколико вентила који га искључују, испуштају у канализацију и краткоспојник са хладном водом за попуњавање струјног кола.

Додатни елементи

Шта још може бити укључено у везивање котла?

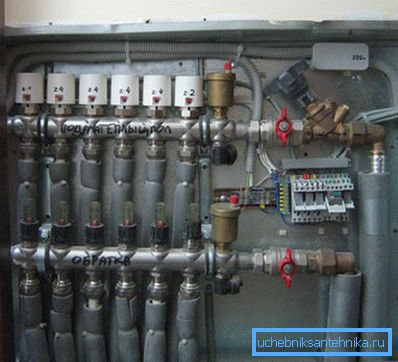

Колекционар

Разводник или чешаљ је једноставан уређај за паралелно повезивање неколико грејача или независних кола. Колектори се монтирају на доводне и повратне цевоводе. Сваки пар славина има запорни вентил и гас за подешавање.

Хидро стрелица

То је врста резервоара и у основи се разликује од њега само у значајној унутрашњој запремини. Хидраулична игла је повезана са линијама за довод и повратак.

Одвајање протока у укупној запремини дозвољава редистрибуцију расхладне течности између тока и повратног тока; Штавише: преко додатних грана могуће је одабрати воду са температурама између средњих навоја.

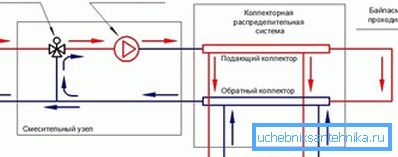

Троделни вентил

Ово је чаролица са контролисаним вентилом, која ради на принципу или или: омогућава вам да отварате проток течности са директног цевовода, смањујући проток воде од повратка и обрнуто. За шта се користи? Пре свега - за организацију контуре ниске температуре.

Чињеница је да је за котао на чврсто гориво температура повратне цеви испод 50 ° Ц изузетно непожељна: цена прекомерног хлађења измјењивача топлоте је формирање кондензата на њој, што значајно смањује њен вијек трајања. Када радите у нормалном режиму, са температуром снаге и повратка од 75/55 Ц, креира се склоп са засебном циркулационом пумпом за напајање загрејаног пода.

Неке повратне воде из овог кола се рециклирају; истовремено, тространи вентил дозира више вруће воде из котла у зависности од температуре носача топлоте. По правилу, таква схема за везивање котла на грејање на чврста горива укључује термостатску главу, која је одговорна за контролу температуре.

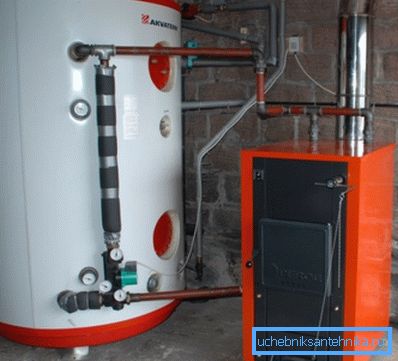

Топлотни акумулатор

Под овим именом сакрива се термички изоловани резервоар за воду великог волумена. Омогућава вам да складиштите велику количину топлотне енергије и постепено га дајте уређајима за гријање.

Топлотни акумулатор је користан за стабилизовање температуре радијатора када се користе котлови на чврста горива; често укључује и цевовод електричног бојлера, који послује искључиво ноћу, када је наплаћена јефтинија тарифа за електричну енергију.

Закључак

Надамо се да ће му информација пружена читаоцу помоћи у пројектовању и изградњи властитог система грејања. Као и увек, приложени видео садржи додатне тематске материјале. Успехи!
