Снага радијатора. принцип рада. фактори који утичу на пренос

01-02-2018
Грејање

Снага радијатора грејања је управо параметар који одређује колико ће уређај ефикасно загрејати околни ваздух. Планирање реконструкције система грејања, морамо усвојити метод израчунавања перформанси таквих производа, пошто ни вишак ни недостатак снаге нису прихватљиви.

Да бисте обезбедили топлину куће, потребно је да изаберете грејаче са оптималном дисипацијом топлоте.

Дисипација топлоте батерије

Принцип рада радијатора

Пре него што наставимо са израчунавањем параметара рада, морамо разумјети како функционише грејна батерија и коју вредност треба израчунати како би се проценила његова ефикасност.

Радијатор (без обзира да ли је вода или електрични са хладњаком уља) функционише у складу са прилично једноставним принципом:

  • Унутар уређаја налазе се резервоари у којима циркулише загрејана расхладна течност.. Врућа супстанца се подиже, охлади - снижава се, јер течност стално покреће.

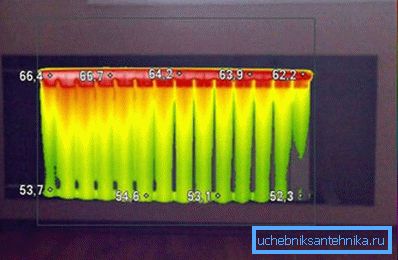

Дистрибуција расхладног средства унутар уређаја

Обрати пажњу! У електричним уређајима загревање се јавља у самом радијатору, у воденим уређајима у котлу или у пећи, али у овом случају разлике ће бити безначајне.

  • Када се креће, расхладна течност је у контакту са зидовима резервоара, дајући им неку топлоту. У том случају, што је дуже време контакта и што је већа разлика у температури, више топлоте која се отпушта.
  • Загревани изнутра, зидови, заузврат, преносе топлотну енергију у околину, загревање ваздуха.
  • Ради повећања ефикасности преноса топлоте радијатори се израђују у облику пераја., повећавају површину у контакту са ваздухом. Понекад се на површини фиксирају додатне металне плоче - они такође служе за убрзавање преноса топлоте.

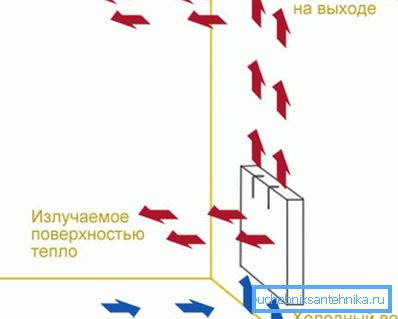

Конвекција протока топлоте у просторији

Обрати пажњу! Присуство ребара за размену топлоте стимулише конвекцију - кретање врућег ваздуха између плоча. Дакле, два начина грејања су комбинована: радијатор и конвектор.

Електрични радијатори - челик, ливено гвожђе, алуминијум, биметал, итд. - одређује се колико количине топлоте могу да дају животној средини по јединици времена. У пасошима за грејање батерија овај параметар најчешће се прописује.

Избор оптималног уређаја за пренос топлоте је веома важан:

  • У системима централног грејања, прекомерни пренос топлоте доводи до прегријавања простора. Као резултат тога, морамо сносити трошкове додатног проветравања или инсталације термичких вентила - сама микроклима се озбиљно погоршава.
  • Ако перформансе инсталираних уређаја нису довољне, онда ће бити приморане да раде на граници својих могућности. С једне стране, ово значајно смањује животни век производа, а с друге стране води до периодичног "потопа", када се температура у просторији знатно смањује, упркос свим напорима бојлера топле воде.
Са недостатком снаге у соби ће бити хладно чак и када је систем максималан
  • Поред тога, са тешким оптерећењем, уређај може трбушно пропасти. Ово нарочито важи за електричне моделе, јер би требало да се изабере снага радијатора уља са маргином од око 20-25%.

Фактори који утичу на пренос топлоте

Ако анализирамо информације од произвођача и стручњака, онда можемо видјети да је, на примјер, снага алуминијских радијатора за грејање знатно виша него код модела од ливеног гвожђа старог типа.

То је због разлика у дизајну и материјалу:

  • Прво, што је већа унутрашња запремина батерије, то ће ући у хладњак, а што више енергије ће дати. Због тога је сасвим логично да ће велики уређај гријати ефикасније него компактан (наравно, и друге ствари су једнаке). Цена ће се такође разликовати, а не само због разлике у трошковима материјала који се користи за производњу батерије.

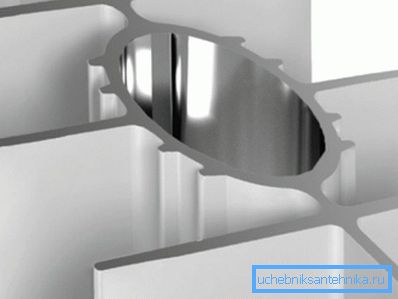

Унутрашња шупљина алуминијског радијатора
  • Друго, перформансе зависе од температуре долазеће расхладне течности: што је топлија вода, то ће више топлоте моћи да се извуче.
  • Треће, што је боље, материјал врши топлоту, то ће бити већи пренос топлоте. Најмање ефикасније у смислу овог показатеља су производи направљени од ливеног гвожђа, а бакарни, алуминијски и биметални модели се надмећу за водеће позиције.

Обрати пажњу! У просеку, снага једног дела алуминијског радијатора је већа од оне за биметалне (алуминијум + челик или алуминијум + бакар) структуре. Међутим, у пракси су нијанси производне технологије такође важни, тако да ова зависност није дословна.

Фотографије посебног одељка

За упоређивање, доле је табела енергетских радијатора различитих типова. Детаљније информације о топлотној ефикасности неких модела грејних батерија могу се наћи у дијаграмима датим у чланку.

Тип радијатора Излаз топлоте једног одељка, В Запремина топлотног носача у једном делу, л
Алуминијум, удаљеност од центра 500 мм 183 0.27
Алуминијум, средишње удаљеност 350 мм 139 0.19
Биметални, средишње удаљеност 500 мм 204 0.2
Биметални, средишње удаљеност 350 мм 136 0.18
Ливено гвожђе, удаљеност од центра 500 мм 160 1.45
Свињско жељезо, размак од 300 мм 110 1.1

Треба напоменути да је снага радијатора за грејање на чичак, која има структуру плоче, означена на бази читавог производа, а за секционе структуре инструкција често садржи две вредности: излаз топлоте одсека и исти параметар за цео радијатор.

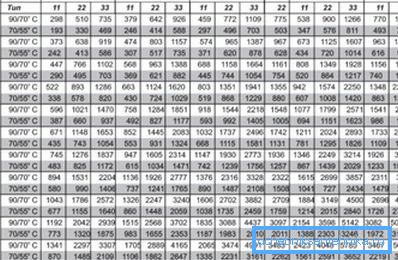

Табела моћи челичних радијатора: подаци су за производе фирме Керми 11, 22 и 33 врсте.

Израчунавање потрошње енергије

Методе калкулације

Да бисмо изабрали батерије за напајање, прво је потребно да израчунамо колико грејања просторије троши.

Ово се може учинити на више начина, тако да овде описујемо најефикасније:

  • Прво морамо израчунати запремину простора, помножити његову површину по висини.
  • Затим одређујемо основну потребу за топлотом помножавањем запремине стандардним коефицијентом од 41 вати.

Обрати пажњу! Ова вриједност важи за европски дио Руске Федерације. Јужни и северни региони имају своје стандарде, с обзиром на то да се клима значајно разликује.

  • Добијена вредност мора бити прилагођена како би се компензовала губитак топлоте. Да бисте то урадили, додајте 100 вати по прозору и око 200 вата на улазна врата.
  • Постоји још један начин надокнаде топлотних губитака: на пример, са једним прозором и једним спољним зидом повећавамо потрошњу топлоте за 20%, два прозора и два спољна зидова - за 30%, док се екрани за радијаторе користе за још 25%.
Амандмани на губитак топлоте

Затим користите резултујућу вредност за израчунавање потребног броја грејача. Да бисте то учинили, подијелите га снагом једне од дијелова радијатора за грејање и заокружи резултат на цијели број.

Израчунавање броја секција на једноставном примеру

Дакле, хајде да покушамо да схватимо како, у пракси, можете сами да извршите рачун.

Основни подаци су следећи:

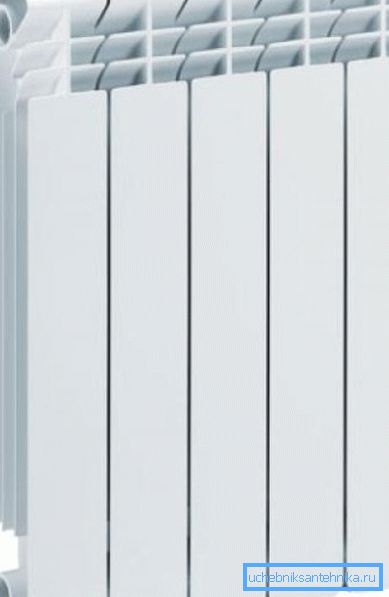

Алуминијумски производ са растојањем од 500 мм
  • Површина собе је 16 м2.
  • Висина плафона - 3,5 м.
  • Један прозор, један спољни зид.
  • Планирано је инсталирање секцијских батерија са интер-аксијалним растојањем од 500 мм (снага алуминијумског радијатора је 139 В).
  • Екрани неће бити инсталирани.

Метода израчунавања је следећа:

  • Одредите волумен: 16 к 3.5 = 56м3.
  • Израчунајте потребу за топлотом: 56 к 41 = 2296 вати.
  • Уведемо амандман на присуство прозора и спољашњих зидова: 2296 + 2296х0.2 = 2755,2 вати.
  • Израчунамо број секција: 2755.2 / 139 = 19.8.
Што је већа просторија, више грејних тачака би требало бити

Сходно томе, морамо уградити најмање 20 делова алуминијског радијатора. У идеалном случају, морате купити два панела од 10 ребара, поставити их на супротне зидове ради равномернијег грејања - онда ће снага грејања бити довољна да одржи оптималну микроклиматију у овој просторији.

Закључак

Познавајући простор собе и израчунавајући капацитет радијатора по 1 м2, ми ћемо моћи да покупимо грејне уређаје неопходне да би се обезбедила удобна температура у кући. Наравно, увек можете да инсталирате батерије са маргинским учинцима, прилагођавајући њихов рад ручно или аутоматски, али ипак овде не можете учинити без калкулација. Можете сазнати више о начину одређивања преноса топлоте батерија тако што ћете гледати видео у овом чланку.
