Који је исправан прикључак радијатора за грејање? Анализирали бисмо шеме прикључака који се користе у приватним кућама и градским становима и цијевима, елементима и елементима вентила и фитинга који се користе за ту сврху. Поред тога, открићемо које грешке можемо направити приликом пројектовања и уградње система грејања.

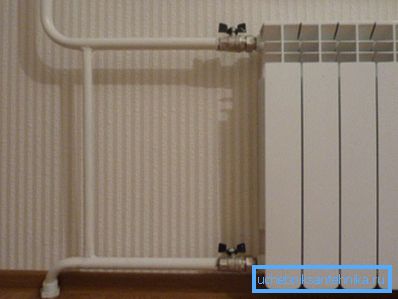

Бочно повезивање радијатора са постољем централног система грејања.

Цирцуит Оутлинес

Ако у градском стану шема система грејања као целине или појединачне петље не зависи од наших напора, у приватној кући је склоп дизајниран од нуле.

Постоје два фундаментално различита шема:

  • Једна цев, који представљају само флаширање око периметра загрејане зграде. Уређаји за грејање падају паралелно са флаширањем.

Напомена: практиковање и конзистентна уградња батерија; то је неугодно јер не дозвољава независно подешавање уређаја.

  • Двоковод - независно храњење и повратно флаширање. Сваки радијатор делује као скакач између њих.

Предности једноделне шеме су ниска цена, лакоћа инсталације и изузетна толеранција грешке. Недостаци - значајна варијација у температури између првог и последњег грејног уређаја, као и тешкоћа постављања око периметра куће у присуству високих отвора и панорамских прозора.

Дводелна шема је без ових недостатака, али под одређеним условима може створити много озбиљније проблеме за власника. Батерије које су најближе бојлеру угасе разлику између флаширања, што успорава циркулацију у удаљеним уређајима. Због тога двоцевни систем захтева обавезно балансирање - затварање напојних водова и прилагођавање њиховог протокса за изједначавање температуре.

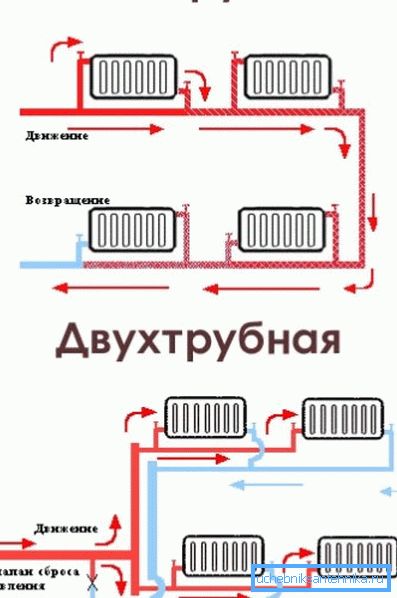

Једне цеви и две цеви.

Овај проблем се елегантно управља у повезаном двоцевном систему - Тичелманском кругу, чије су петље једнаке дужине.

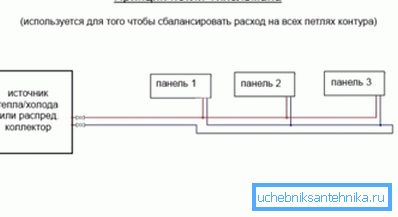

Лооп оф Тихелман.

Убаците радијаторе

Какви су начини повезивања радијатора са флаширањем и постољем?

Име Опис Посебне карактеристике
Бочна једнострана Воде су повезане са горњим и доњим главама на једној страни гријача Са малим бројем секција обезбеђује максимални пренос топлоте. Када је број одсека већи од десет, ивица радијатора најдаље од цеви ће се охладити. У екстремним одељцима временом се акумулира муља
Доле доле Воде спојене на оба доња прикључка Излаз топлоте уређаја је незнатно смањен услед споро циркулације кроз горњи колектор. Радијатор не захтева испирање: секције не прасе
Дијагонала Воде су повезане са горњим затварачем на једној страни радијатора, а доње са друге стране. Пренос топлоте је максималан на било којој дужини радијатора. Дно одсека се затеже са стране глуве доње плуте
Кретање расхладног средства за различите дијаграме ожичења.

Имајте на уму: у затвореном аутономном систему гријања, можете заборавити на проблем силажења батерија. Мала количина суспендованих чврстих материја у расхладном флуиду брзо се сакупља у резервоару и не изазива никакве проблеме у будућности. Сходно томе, има смисла одабрати врсте прикључака радијатора који ће осигурати максимални пренос топлоте.

Грешке

Неправилно повезивање радијатора грејања може довести до неисправности ДХ система, аутономног кола или озбиљног смањења преноса топлоте уређаја.

Које грешке могу направити приликом инсталирања батерија?

  • Уградите радијатор између довода и повратка на било који спрат, осим врха, учинити ваше комшије замрзавањем на рисеру. Хлађење ће кружити кроз мали прстен - кроз вашу батерију, али пренос топлоте свих уређаја изнад импровизованог скакача нагло пада.
  • Уградите радијатор са било којим заустављањем или затварањем вентила на подлози без краткоспојника испред вентила или удара. У овом случају, блокирани пенис ће зауставити циркулацију у читавој постољи.

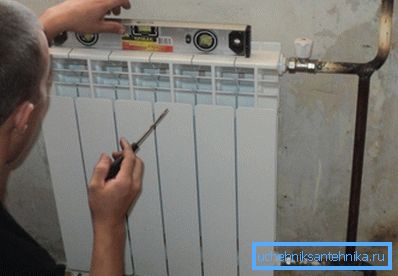

Јумпер између облоге је јасно видљив на слици.
  • Бочна веза радијатора са више одсека, као што је већ поменуто, доведе до пада преноса топлоте екстремних одсека.
  • Прикључивање радијатора за гријање са доводном цевом смањеног пречника такође ће довести до пада топлотне снаге у односу на номинални. Норма је цев ДУ15 (1/2 инча) са бројем секција до седам и ДНУ20 (3/4 инча) са већим бројем секција.

Избор материјала

Избор цеви, батерија и фитинга утиче на ефикасност и сигурност система грејања барем као и његов дизајн. Који материјали би требали бити пожељни у различитим случајевима?

Централно грејање

Радни параметри постројења за централно грејање (4-6 кгф / цм2, 40-95 Ц) изгледају да дозвољавају коришћење било каквих модерних цеви, батерија и фитинга.

Међутим, пракса показује да је боље одбити неке од својих типова:

  1. Обрачуната вредност температуре течности за хлађење је често прекорачена код озбиљних мраза. Када се у становима јављају масовне рекламације у хладовини, рад чворова дизала без млазнице понекад се практицира, са пригушеним дуљем. У овом режиму, батерије се могу загрејати до 130 - 140 Ц.
  2. Брзо затварање било ког елемента вентила и фитинга због неспособности бравара или слома довести до хидрауличног шока са краткотрајним повећањем притиска на 20-25 атмосфере.
Радијатори од прашине су дизајнирани за притисак од 9-15 атмосфера и могу се срушити током чекића за воду.

То је вероватноћа ненормалних ситуација које утичу на избор опреме за станицу централног гријања.

Цеви

За уградњу облога може се користити:

  • Челична ВГП (вода и гас) цев на завареним спојевима;
  • Поцинкована ВГП навојна цев. Завариви шавови су контраиндиковани за његову заштиту од корозије: на високим температурама, цинк изгори;
  • Валовита нерђајућа цев на компресионим прикључцима.

Последња опција је атрактивна јер се лако монтира сопственим рукама помоћу једноставног алата - пар кључева. Цена валовите цеви пречника 1/2 инча је око 200 рубаља по метру.

Дистрибуција грејања направила је валовите цеви Кофулсо.

Радиатори

У ДХ системима се користе:

  • Конвектори, који представљају завој цеви са перајима, повећавају пренос топлоте;
  • Биметални радијатори. Челично језгро чини их отпорним на растерећење притиска до 25 - 40 кгф / цм2;
  • У просторијама где естетика не игра одлучујућу улогу, практикује се уградња свих заварених цевних радијатора (регистара). По правилу, прикључак челичних радијатора врши црна челична цев на завареним спојевима.

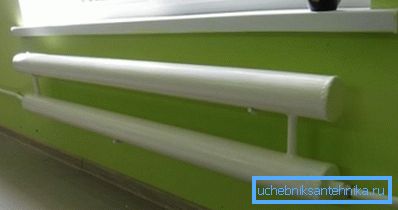

Све заварени регистар.

Независно грејање

Цеви

Потпуно контролисани параметри аутономних кругова омогућавају употреба јефтиних и издржљивих полипропиленских и метал-пластичних цијеви у њима.

Неколико суптилности повезано је са њиховом инсталацијом:

  • За метал-пластику нису пожељни спојни спојеви, већ притисни елементи који боље толеришу више циклуса грејања и хлађења;
  • За полипропилен је пожељно ојачање, што смањује издужење цеви када се загреје.

Радиатори

Све је једноставно овде: наш избор је јефтина, естетска и велика дисипација алуминијумских батерија.

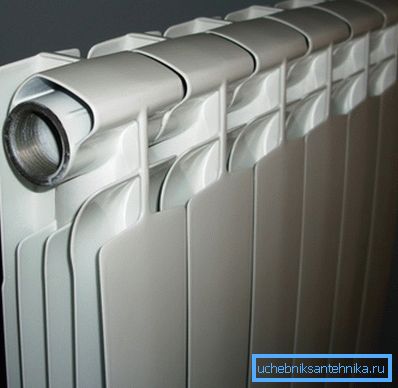

Алуминијумске секционе батерије су одличан избор за самосталну везу.

Фитинги и фитинги

За повезивање гријача са дизалицом и цевима, америчке жене су у посљедњих неколико година кориштене у великој мери - фитинге са поклопцем, које омогућавају брзо ослобађање везе.

Како се могу користити регулациони и затварачи вентили:

  1. Куглични вентили;
  2. Конусне славине (џоке), које омогућавају регулацију преноса топлоте у ручном режиму;
  3. Термостатски вентили са термичким главама, омогућавају аутоматско одржавање задате температуре ваздуха.

На горњим спратовима стамбених зграда, иу оним случајевима гдје је горњи радијатор манифолд горња тачка одвојене петље петље, радијаторски утикач је опремљен Маиевски краном - једноставан уређај за крварење ваздушних утикача.

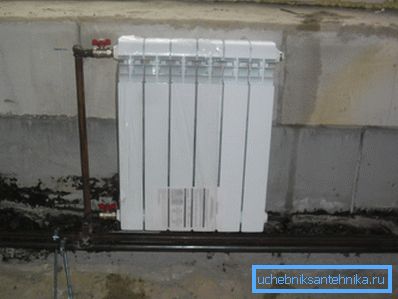

Радијатор који се налази изнад доводне цеви опремљен је краном Маиевски.

Закључак

Надамо се да ће наш преглед дијаграма ожичења и материјала који се користе у системима грејања помоћи читаоцу да доноси праву одлуку приликом планирања сопствене поправке или изградње. Видео у овом чланку нуди додатне тематске информације. Успехи!
