Све што треба да знате о електричном котлу са пумпом

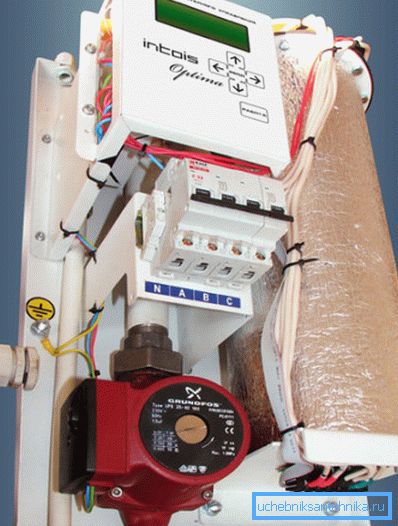

По трошковима, електрично грејање је инфериорно само гас, ау исто време чак и мала села се електрифицирају у нашој земљи, али ствари нису тако добре са гасификацијом, што објашњава велику популарност електричних котлова за грејање. Многи произвођачи поједностављују задатак потрошача и опремају котловску јединицу додатном опремом, укључујући и циркулациону пумпу.

Врсте електричних котлова

Котлови се могу класификовати према начину грејања воде, а пумпа за котао за грејање може се уградити у уређај било ког типа.

Избор таквих класа котлова као:

• уређаји у којима се вода загрева грејним елементима. Такви котлови на котлу су прилично крупни и ако је вода тврда, онда скала ће брзо покрити грејни елемент. Сматра се да су најједноставнији у грађевинарству;

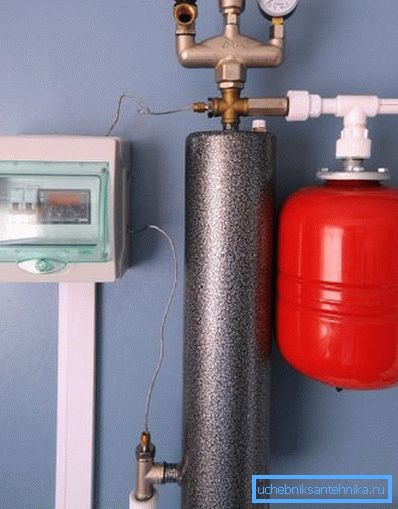

• индукција - они користе феномен електромагнетне индукције. Грејни елемент је конвенционални индукциони намотај - на челичном језгру (који је у цеви диелектричне) навише жице, преко које пролази електрична струја. Када је котао укључен, струја која пролази кроз струју навитка провоцира појаву струје у језгру, што доводи до загревања челичне шипке;

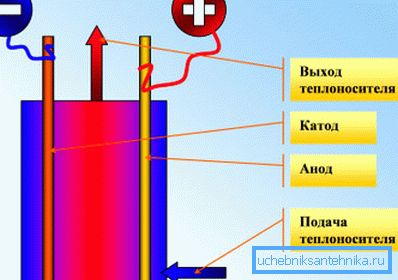

• котлови на електродама - могу радити искључиво са водом, пошто је састав расхладног средства важан. Вода је у принципу обичан проводник са прилично великим отпором. У њега се спуштају 2 проводника, кроз које пролази промјена струје, вода, као и сваки други проводник, загрева се. Уређаји овог типа нису опремљени циркулационим пумпама.

Што се тиче циркулационе пумпе и експанзионог резервоара за систем гријања, могуће су сљедеће опције за локацију ових елемената:

• и пумпа и резервоар се налазе у кући котла - такви модели се обично преферирају ако се котао налази у кући, а не у посебној просторији;

• пумпа се може померати изван кућишта, а то не утиче на ефикасност његовог рада.

Електрични котао и инсталирана додатна опрема

Упркос чињеници да модели електричних котлова могу бити наведени у више од десетака, дизајн у општем смислу остаје непромењен.

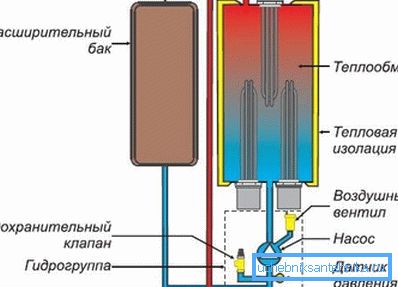

Котлови са електричним грејањем са пумпом састоје се од таквих јединица (листа се даје за типични модел грејног елемента):

• измјењивач топлоте је волуметрички резервоар са водом, у којем су гријачи елементи потопљени, резервоар мора нужно имати фабричку изолацију;

Обрати пажњу! Подешавање рада котловског грејања је последица укључивања различитог броја грејача. Дакле, да бисте смањили моћ аутоматизације само искључите неке од њих.

• Хидрогена обухвата циркулациону пумпу, манометар, вентил за крварење ваздуха из система и сигурносни вентил;
• Експанзиони резервоар - потребан за компензацију промене запремине расхладне течности током загревања.

Обрати пажњу! Циркулациона пумпа мора бити постављена на цевовод који доводи хлађену расхладну течност назад у котао. Ако га ставите на дајућу цев, онда ће висока температура знатно смањити његову трајност.

Више о избору котла и његовој инсталацији

Снага савремених електричних котлова варира у широком опсегу. На продаји можете пронаћи и компактне моделе, снаге које не прелазе 6 кВ, и стварне "чудовишта", чија снага се приближава 100 кВ. Јасно је да се такви уређаји користе за загревање великих површина - они се не користе у приватној градњи.

Избор снаге котла

У општем случају, избор снаге било ког котла врши се на основу топлотног губитка стана (или куће), узимају се у обзир климатске карактеристике подручја, врста изолације итд. дизајн је уравнотежен протоком топлоте из радијатора.

Са довољним степеном тачности, потребна снага котла може бити одређена приближном зависношћу. С обзиром на то да су сви модерни котлови опремљени термостатима, могућа мања преоптерећења нису критична. Да, а цена се не мења много ако осигурате и узимате бојлер мало снажнији него примљен рачунањем.

Потребна снага се одређује коришћењем ове зависности у формули В_к = (С • В_уд) / 10,

такве ознаке су прихваћене:

• В_то = снага котла, кВ;
• С - укупна површина грејања, м²;
• В_уд - специфична снага, за топао регион може се узети једнако 1.0, за централно - 1.1 - 1.15, за северни - најмање $ 1.2
• 10 - фактор конверзије.

Ако користите предложену формулу, онда за грејање приватне куће са површином од, на примјер, 160 м², који се налази у централном делу Руске Федерације биће потребан котао снаге В_к = (160 • 1.1) / 10 = 17.6? 18 кВ.

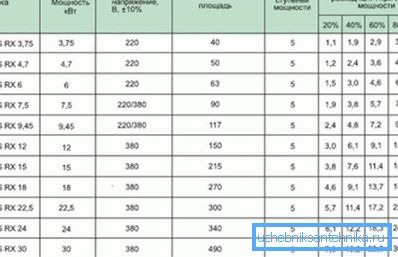

Резултат је био прилично близу вредности које су препоручили сами произвођачи. Дакле, за површину од 150 м² препоручени котел од 19 киловата, израчунавање је дало скоро исту вредност.

Најједноставнији пример је дат - погодан је за израчунавање снаге једноспојног котла. За избор уређаја са два склопа, потребно је узети у обзир потрошњу енергије за грејну воду за потребе потрошње топле воде (топла вода).

Захтеви о ожичењу

Озбиљна препрека за уградњу котла с властитим рукама може бити да морате имати најмање минимално познавање електротехнике. Конкретно, морате схватити да се сваки котао не може прикључити на конвенционалну мрежу за напајање.

Обрати пажњу! Најбољу опцију се може сматрати постављањем индивидуалне линије напајања за котао. Ако технички то није могуће урадити, онда је боље направити грешку и не повезати уређаје са капацитетом већим од 6-7 кВ у нормалну мрежу.

Генерално, радни напон електричног котла 220В се може наћи само у релативно ниским уређајима. Ако је систем грејања дизајниран за приватну кућу, највероватније ће се користити котао капацитета око 16-20 кВ или више. То значи да га морате посебно напајати.

Обрати пажњу! Котлови капацитета више од 6 кВ опремљени су вишезистентним системом за контролу снаге. У прелазним периодима (јесен-зима, зимски-пролећни) ово смањује трошкове електричне енергије за грејање у неким случајевима.

Запамтење избора попречног пресека ожичења доводи до загревања кабла. Као резултат, изолација се може растопити и евентуалне последице оваквог развоја не могу бити прецизно идентификоване као позитивне.

Упутство за избор пречника жице је прилично једноставно. Можете користити приближну зависност према којој ће струја од 1 А захтијевати одсек жице са површином од 1 мм².

На пример, потребно је одредити минималне величине жице за повезивање котла од 6 кВ, веза се врши на нормалној мрежи од 220 В. Узимајући у обзир ову зависност, израчунавање ће се извршити употребом формуле С = В_к / (У • И)

у формули, следећа нотација:

• С = проводник, мм²;
• У, И - напон и струја, респективно.

У посматраном примјеру, попречни пресек проводника треба да буде С = 6000 / (8 • 220) = 3.41 Мм? ^ 2.

Овај приступ се сматра прилично приближним. Штавише, такав фактор као што је нпр. Материјал проводника није узет у обзир, а то такође утиче на максимално дозвољено струјно оптерећење. Да бисте изабрали кабал за моћни бојлер, препоручљиво је извршити прецизније прорачунавање.

У овом случају, упутства за прорачун ће бити мало сложенија:

• Прво треба да одредите снагу струје за сваку фазу. Израчунавање се врши према формули И = В_к / (У_л • в3),

где у_л - линеарни напон, 380 В у нашем случају;

• у складу са ГОСТ 16442-80 изабран је део вене. У овом случају, потребно је узети у обзир који се метал користи - алуминијум или бакар, као и начин постављања каблова - изнад или под земљом.

Узмите у обзир пример израчунавања трофазног котла капацитета 22 кВ, веза ће бити изведена помоћу 3-жичног кабла.

Обрачун се врши према предложеном поступку:

• утврдити тренутну јачину И = 22000 / (380 • в3) = 33,43 А.

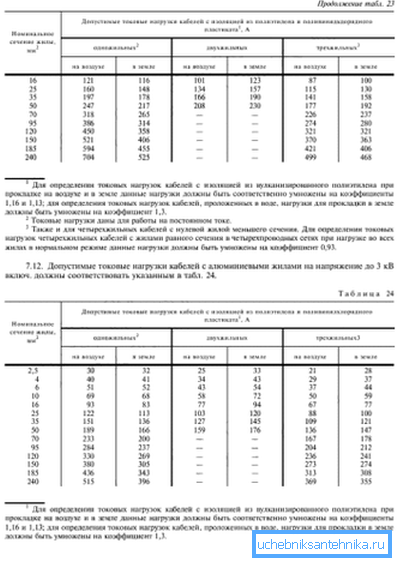

• према ГОСТ 16442-80, одабран је део језгре, могуће је 2 опције. Ако се користи бакар, он има пречник од 4 мм² прилично погодна, јер ће дозвољено струјно оптерећење бити 37 А, тако да ће и остати мала маргина. За алуминијумска језгра неопходно је повећати пресек језгра на 6 мм.² - дозвољено струјно оптерећење у овом случају такође ће бити 37 А.

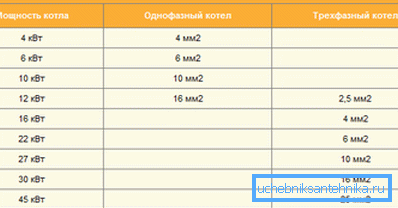

Последња ствар коју треба оставити је подизање осигурача одговарајуће снаге. Једноставно можете користити одговарајуће табеле, у којима се за сваку вриједност котла на уређају означавају површина попречног пресека језгра и снага аутоматског осигурача. У нашем примеру, подесите аутоматску 35А.

Сигурносни захтјеви

Котлови на електричну грејање са пумпом захтевају посебну пажњу на фази напајања.

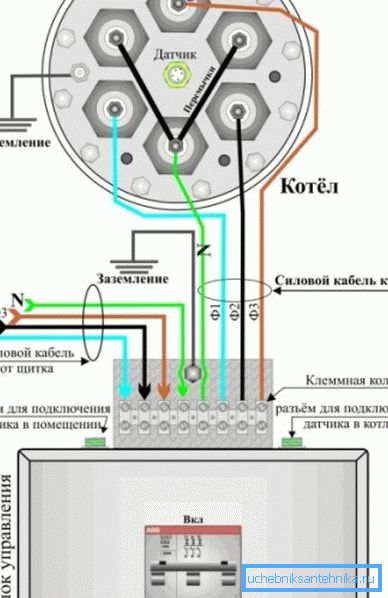

Размотрите следеће:

• снага аутоматског осигурача треба да премаши максимални јачину током рада котла;
• потребно је прикључно место. Уземљење 3. или 5. стамбеног кабла;
• жица Н (нулта радна снага) је прикључена на кутију прикључне кутије (нула сабирница);
• уземљење (ПЕ жица на дијаграму) прикључена је на одговарајућу магистралу (означена са "Земља").

Обрати пажњу! Честа грешка при повезивању је то што људи збуњују жице Н и ПЕ. Дакле, у овом тренутку морате посветити посебну пажњу.

Електрични котао

Цевоводом се подразумева читав процес повезивања од А до З, то јест, не само напајање котла, већ и инсталација свих елемената система грејања (експанзиони резервоар, циркулациона пумпа, филтери, заштитна група, итд.).

За додатну флексибилност у регулацији грејања, можете користити коло са миксером. Због овога, температурни режим се може регулисати не само променом снаге котла, већ и због миксера са серво погоном.

Приликом инсталације котла треба слиједити сљедеће препоруке:

• пожељно је што је могуће уклонити из система за водоснабдијевање, електрични котао постављен је само на сувом месту, ради се о томе како би се избјегао кратак спој;

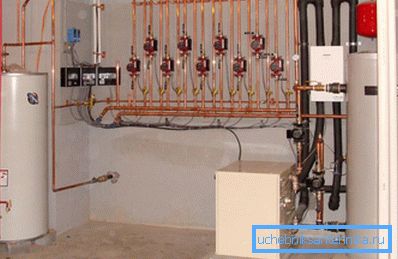

• компактни котао се може поставити на зид, у ком случају се користе клијешта или сидрени вијци. Подни модели су такође популарни, могу се ограничити на једноставно постоље диелектрика, наравно, основа мора бити глатка;

• затим наставите директно на повезивање са системом грејања. Наравно, заустављен је довод воде у тренутку инсталације. Сама веза је једноставна, користе се одвојиве везе, тако да ако је потребно, неће бити тешко разградити бојлер. Пумпе за грејне котлове постављене су ближе котлу на повратној цеви;
• онда долази на ред електричног дела. Са израчунавањем које смо схватили у претходним одељцима, једино што треба приметити јесте да жице треба поставити у кабловске канале. Наравно, сви каблови су добро изоловани, али додатна заштита неће бити сувишна. Као кабловски канал, можете користити валовиту флексибилну цев.

Обрати пажњу! Ако напон струје није неуобичајен, онда се веза мора извршити кроз стабилизатор.

• након тога остаје само да се систем попуни водом и провери стезање.

Сумирајући

Електрични котлови са пумпама су одличан избор за грејање куће у подручјима где нема централизованог гаса и нема жеље да се користе аналоги чврстог горива. Чак иу фази производње, произвођач допуњује котао са елементима као експанзиони резервоар и циркулациона пумпа, због чега је инсталација грејања донекле поједностављена.

Видео приказује пример повезивања 6 кВ електричног котла.
