Тространи вентил за грејање: сврха, уређај, карактеристике

За уградњу система грејања користе се различити вентили и регулациони вентили, а за успјешно монтирање водоводне опреме властитим рукама потребно је разумјети. Желимо да размотримо један од најфункционалнијих типова таквих вентила - тространи вентил.

Мултипорт дизалице

Уређај

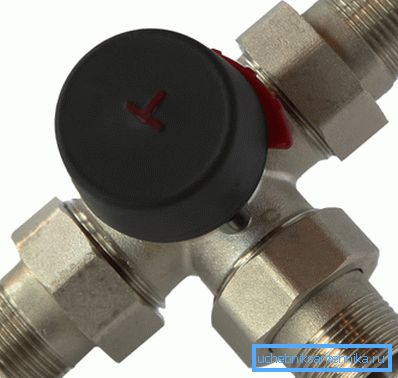

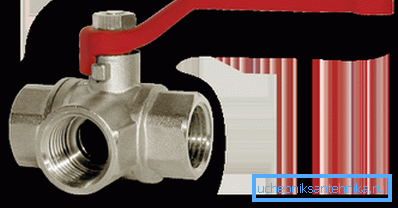

Тространи вентил је Т-облика разводне цеви са механизмом за закључавање и подешавање. Уређај има два улаза и један излаз, а ако га окренете супротно - један улаз и два излаза.

Улазни улази означени словима А и Б, а излаз - АБ.

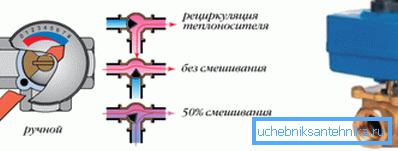

Механизам закључавања има три положаја (три окрета):

1. На првој позицији вода улази у улаз А и излази из излаза АБ, док је улаз Б потпуно блокиран;
2. На другој позицији, вода се креће од улаза Б до излаза АБ, а улаз А је потпуно блокиран;

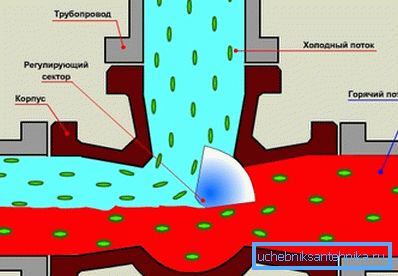

3. У трећој позицији вода тече у оба улаза А и Б, а на излазу АБ добијамо мешавину два тока.

Обрати пажњу! Наведене одредбе су фер за прилагођавање модела. Производи намењени искључиво за промене струјања немају трећу позицију.

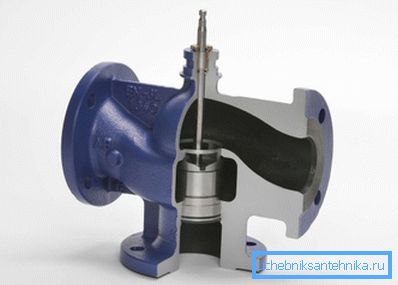

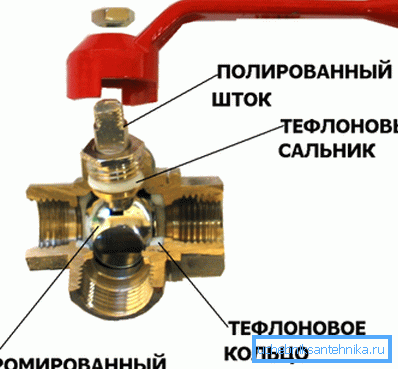

Механизам закључавања може се уредити на различите начине:

• Схарови. Десигнед то свитцх тхреадс би оверлаппинг оне оф тхе цханнелс. Прилагођавање је лоше;
• Ротари. Користи се за подешавање, јер омогућава глатко отварање и затварање канала;

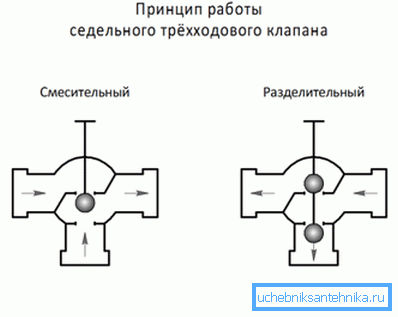

• Саддле. Може имати и закључавање и прилагођавање дизајна.

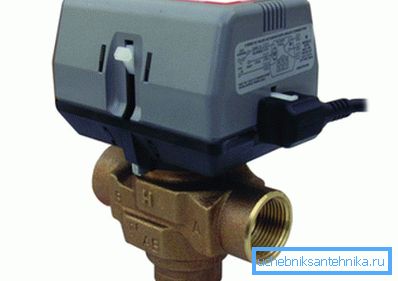

Механизам се управља ручно помоћу ручице (ручног точка) или помоћу електричног погона. Опремљени с сервосима, производи се могу уградити у системе са аутоматским управљањем.

Обрати пажњу! Упркос тако важној функционалности и одређене неопходности, дизајн уређаја је прилично једноставан и стога је његова цена ниска.

Сврха и функције

Тространи вентил може обављати три функције:

1. Мешање протока расхладног средства. Употребљава се када је потребно повратити повратни ток у довод за смањење температуре протока у ниске температурне кругове или за прилагођавање снаге радијатора без промјене рада котла;
2. Раздвајање једног тока на два канала. Користи се за испуштање загрејане расхладне течности у систем топле воде или резервоара, бојлер итд.
3. Промена смера хладњака. Користи се када неколико уређаја ради заједно у истом систему, као и да преклопи круг у рециркулацију.

Размотрите један од најчешћих случајева: котао за гријање је повезан са инсталацијом радијатора и грејаним подним колекторима. Као што је познато, носач топлоте за радијаторе има температуру од око 70 до 95 степени, док носач топлоте за систем топлих пода не би требало загрејати изнад 40-50 степени.

Ако смањимо температуру хладњака, радијатори неће радити нормално, а кућа ће постати хладна. Ако служи кључну воду на топлом поду, биће непријатно ходати по поду. Шта да радимо?

Овде се трогодишњи вентил користи. Повратни гасовод је повезан са доводом на колектор топлотне обилазнице помоћу тросмерног вентила, који је подешен на режим мешања.

Као резултат, хладни ток из повратног тока се помеша у ток вреле воде, а температура резултујућег млазња је у просеку на 40 до 50 степени који су нам потребни. По жељи, подешавањем положаја поклопца, можете подићи или спустити температуру у контури пода.

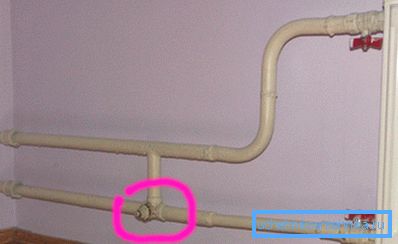

Други пример је повезивање радијатора путем бајпаса на исти начин. Када је славина у положају мешања, температура радијатора постаје нижа од температуре хладњака која тече из котла, док остатак уређаја добија мање охлађену воду.

Ако пребацимо ручицу и искључимо обилазницу, радијатор ће радити пуним капацитетом. Ако треба да искључимо уређај, једноставно поставимо вентил у режим за искључивање и отворите заобилазни вентил и искључите вентил за заустављање на улазу радиатора. Након тога, расхладна течност циркулише око ове батерије.

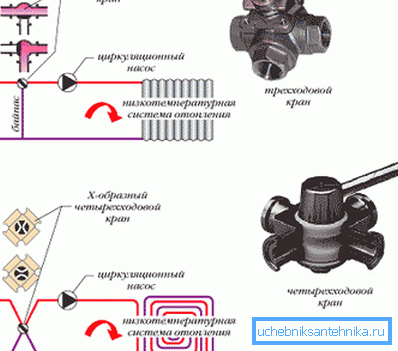

  Обрати пажњу! Могуће је користити четворосмерни вентил који не захтева обилазницу.

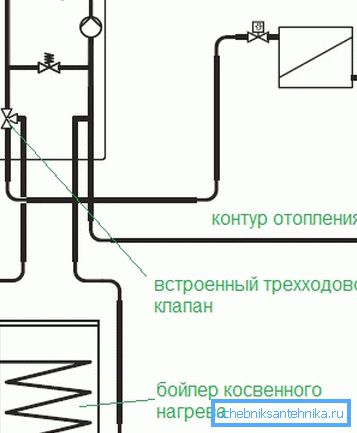

Коначно, упутство дозвољава употребу вишесмерног вентила у вишекорисничким системима са паралелним радним котловима, бојлером и индиректним котлом за грејање, са доводом воде за грејање и доводом топле воде. Уређаји омогућавају да одвоје токове и регулишу њихову температуру, осигуравајући заједнички рад неколико јединица и кругова.

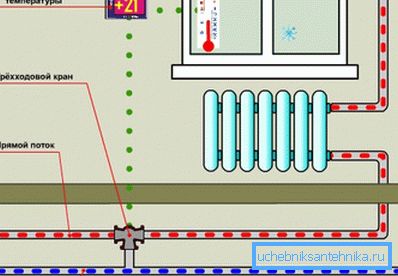

Обрати пажњу! Ако је вентил са серво погоном повезан на термостат, онда када температура собне температуре пада, контролор ће дати команду за мотор и затворити га бипасс. Када се достигне жељена вредност, уређај ће се вратити у режим мешања.

Закључак

Тространи вентили омогућавају мешање, одвајање и пребацивање правца протока у кола система грејања. Видео ће вам помоћи да визуелно проверите њихову ефикасност и функционалност.
