Цијевни котао: како направити једноставну и економичну

У већини случајева, котлови на чврста горива имају један значајан недостатак - они морају стално учитавати дијелове угља, дрва за огрев, брикете итд. Међутим, овај проблем се може избјећи.

Можете направити котао за пиролизу са цеви. Она се односи на уређаје за дуготрајно сагоревање и може радити на свим врстама чврстих горива, чак и на запаљивом отпаду.

Карактеристике чврстог погонског генератора топлоте

Прво о томе како се фиксира.

Принцип рада

1. Уређаји за дуготрајно пражњење раде тако што раде на чврстим горивима 10/16 сати. У овом случају, јединице за пренос топлоте значајно су повећане.
2. Гориво гори потпуно. Због тога трошкови рада уређаја падају, а запремина отпада се смањује.
3. Такви котлови имају пространи огртач с ограниченим местом за горење и контролисаним уношењем спољњег ваздуха..
4. Већи део горива се ставља у њих једном за 10/16 сати.. Ограничавајући ток кисеоника у бојлер, могуће је постићи споро тлање горива на високим температурама.
5. Ако намјеравате направити котао за купање са властитим рукама из цијеви, можете инсталирати спремник за измјењивање топлоте на димњак који ће загрејати воду за купатило.

Обрати пажњу! Сумирајући горе наведено, могуће је оптерећење котлова дугог горења једном или два пута дневно. Систем грејања ће радити континуирано.

Дизајн уређаја

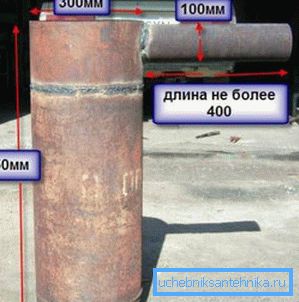

1. Котловска ватрогасна цев је најбоље направљена од цеви пречника од 300 мм. Њихова дебљина зида мора бити најмање 3 мм. Тањи метал због високих температура ће брзо запалити.
2. Дужина цеви треба бити 80/100 цм. Запремина дијелова загрејаног горива зависи од овог параметра.

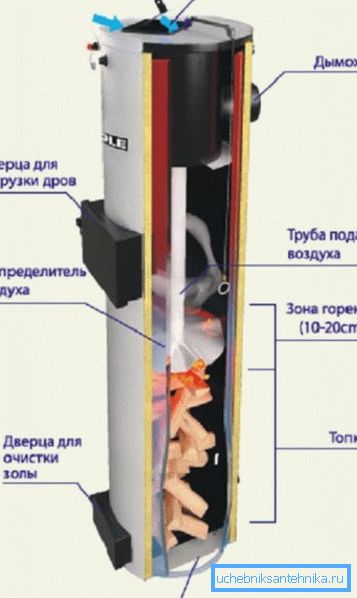

По дизајну, уређај је подељен на 3 секције.

1. Место означите гориво. Његова висина се може разликовати током сагоревања горива.
2. Земљиште за сагоревање и производњу топлоте. Тамо је гориво.
3. Подручје за потпун сагоревање. У њему се пепео испарава, а димни гасови се испуштају.

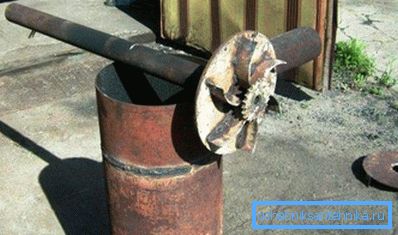

Уређај који ограничава подручје сагоревања означава период рада јединице без допуњавања горива, назива се дистрибутером ваздуха.

1. Ово је метал круг дебљине 4/6 мм и рупа у средини. Кроз помоћу телескопске цијеви кисеоник улази у мјесто сагоревања.
2. Дистрибутер треба да има пречник нешто мањи од пресека уређаја. Тако ће се померити без препрека.
3. Висина зоне сагоревања контролише сам ротор, као и ширина његових лопатица. Дистрибутер ваздуха има висину не више од 5 цм, у супротном ће дрво брзо запалити.

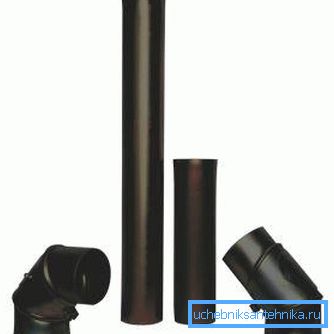

Цев за довод зрака може се направити монолитном или телескопском.

1. Његов попречни пресек мора бити око 6 цм. У рупици у дистрибутору - не више од 2 цм. У супротном, комора за гориво ће бити пренасјана кисеоником.
2. Кисеоник може ући у цев директно из околног простора или из коморе за загревање ваздуха, на врху јединице. Тако ће гори бити стабилнији и ефикаснији.
3. Проток кисеоника у комору може се регулисати помоћу поклопца која се налази на врху уређаја.

Самотрађени котао на чврсто гориво мора имати димњак из димњака за преусмеравање производа сагоревања. Може се заварити са стране котла, на врху њеног зида.

Обрати пажњу! Излаз димњака најпре мора бити хоризонтални. Дужина овог сегмента може бити 40/50 цм. Такав уређај спречава настанак вишка вучења.

Дно котла треба да буде опремљено пепелом са вратима за набирање пепела, шљаке и пепела.

За загревање расхладног средства за систем грејања воде у згради на два начина.

1. Монтирани даљински резервоар кроз који пролази димњак. Гријани производи сагоревања дају топлоту воду система грејања.
2. Цев измјењивача воде пролази кроз комору за сагоревање уређаја. У резервоару, воду се загрева завојница, која је повезана са цевима.

Први метод је много лакши за имплементацију. Идеално је ако се котао одводи у купатило са цеви. Међутим, друга метода је ефикаснија и прилично компликована у извршењу. То је оптимално за стамбену зграду.

Независна производња котла

Даље, како монтирати котао са цеви својим рукама.

Шта треба да кувате

Требаће вам следеће.

1. Челична цијев за кућиште уређаја, пречника 30 цм, са дебљином зида од најмање 3 мм.
2. Челик, дебљине 4 мм.
3. Металне цеви: секција 6 цм - за канал, са пречником од 10 цм - за димњак.
4. Апарат за заваривање.
5. Угаони млин (тј. Бугарски).

Обрати пажњу! Котао треба монтирати на строго хоризонтално и равно тло. Често за ово морате сипати бетонску кошуљицу.

Процес рада

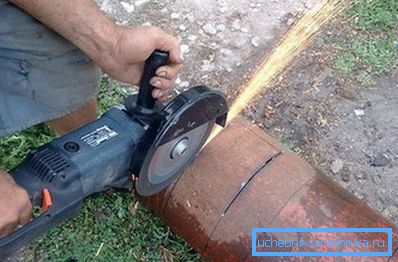

1. Прво, цеви за тело се пресецају до жељене дужине 80/100 цм. Ако је висина котла већа, тешко је поставити гориво.
2. Затим, ивице радног предмета су поравнате.
3. Затим је дно заварено цеви од гвозденог гвожђа, по жељи - ногама од канала.

1. Након тога направи се дистрибутер ваздуха. Круг се пресеца са челичног лима, чији је пресек 2 цм мањи од унутрашњег пречника тела. Рупа се буша у средини круга, са пречником не више од 2 цм.
2. Радно коло са лопатицама од челичног лима је заварено до дна дистрибутера ваздуха. Не би требали бити већи од 5 цм.
3. Цев канала треба заварити до врха регулатора, тако да је отвори дистрибутера у средини његовог дела.

1. Упутство упозорава да висина канала мора бити најмање 100% висине тијела јединице. Горња страна цеви мора бити опремљена дампером који регулише проток ваздуха.
2. На дну уређаја морате направити врата за пепео. За ову млиницу сече правоугаоник од челичног лима. Затим лупа. Затим је заварена дршка и шарке.
3. На врху јединице је заварени димњак. Прво, цев треба да иде хоризонтално, а онда се пролази кроз измјењивач топлоте система грејања, који има облик резервоара.
4. Сада остаје направити поклопац котла. Требало би да има рупу испод цеви дистрибутера ваздуха. Поклопац мора бити направљен тако да се чврсто уклапа у кутију уређаја. Иначе, уређај ће пушити. (Погледајте и чланак цеви за димњак од нерђајућег челика: карактеристике.)

Закључак

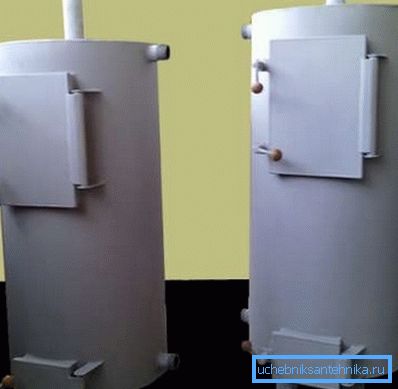

Ако је описани котао урађен и правилно функционисан, биће економичан и сигуран. Такав уређај може радити на било ком тврдом гориву, чак и запаљивом кућном отпаду.

Видео у овом чланку ће вам рећи много интересантније.
