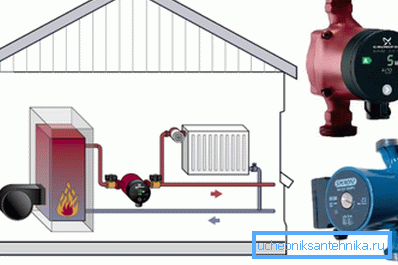

Циркулациона пумпа за грејање: избор и уградња

Како је типична циркулациона пумпа за систем грејања? Који су сигнали за избор овог уређаја? Како га инсталирати у систем? Покушајмо одговорити на ова питања.

Класификација

Циркулационе пумпе за домаћинство за загријавање уређаја нису толико различите од других пумпи за пумпање слабо загађених течности: радно коло (обично центрифугално) је одговорно за стварање хидрауличке главе; обртни момент који генерише електрични мотор.

Постоји, међутим, низ знакова који омогућавају класификацију ових уређаја.

Влажни ротор

Готово сви циркулатори грејања који се користе у приватним кућама - са мокрим ротором. Заправо, то значи само да је ротор електричног мотора потопљен директно у расхладну течност, што омогућава уклањање вишка топлоте и подмазивање лежајева.

Популарност ове врсте уређаја је због веома атрактивног скупа карактеристика:

• Они су практично тихи.
• Не захтевају одржавање (подмазивање и чишћење лежајева, пуњење жлезда итд.).
• Њихова термичка заштита не зависи од додатних аутоматских уређаја: то је осигурано самим присуством хладњака у кругу.
• По правилу, циркулационе пумпе за системе грејања са мокрим ротором имају неколико начина рада са степенастим или континуално променљивим обртањима.

Само да не би формирали једнострану процену ове класе уређаја, вреди додати једну кашику катрана у буре меда.

1. Захваљујући систему за подмазивање лежајева са хладњаком, пумпе су врло осетљиве на његов састав и чистоћу.. Присуство песка и скале је неприхватљиво.

Узгред: проблем је у потпуности решен постављањем грубог филтера испред уређаја.

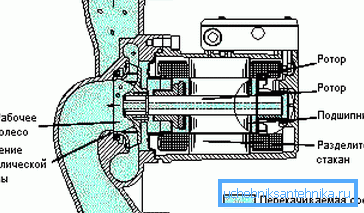

1. Припадајући овој класи, рециркулациона пумпа за грејање монтира само са хоризонталним вратилом.

Суви ротор

Кружна пумпа за грејање са сувим ротором је такође често радно коло на уобичајеном вратилу са мотором; међутим, овде се ротор мотора врти у ваздуху.

Стога су карактеристике јединица:

• Ниво буке је изнад просјека. Шум се ствара, пре свега, одвојеним радним колом вентилатора који хлади електрични мотор.
• Термичка заштита обезбеђује посебан релеј. Резултат је честог прегревања, што је у супротности са отпорношћу статора током његових кварова.
• Пумпа захтева одржавање (бар - озлоглашено подмазивање лежајева и пакирне жлезде).
• Не може се монтирати са моторима доле - једноставно зато што кућиште мотора није чврсто и цурење у врату ће узроковати кратки спој у њему.
• Поред тога, уређаји ове врсте су обично једносмерни.

Које су предности коришћења сувог рота са толико непријатних карактеристика? Чињеница да хладњак (или било који други медијум) може имати произвољан степен контаминације: то неће утицати на живот лежајева и скупог електромотора.

Уређаји са сувим ротором су неколико одвојених подкатегорија.

Кантилвер

Ова класа првенствено укључује индустријске циркулационе пумпе за грејање. Њихова кључна карактеристика је уградња мотора и радног кола на заједничку платформу (конзолу) са могућношћу самосталне замјене; С друге стране, мотори различите снаге и величине могу радити са једним радним колом - довољно је само задржати поравнање током инсталације.

Напомена: радно коло не седи овде на истом дворишту као и ротор мотора. Обично су повезани са прирубницама.

Када инсталирате ову класу уређаја, корисно је знати пар суптилности.

• Моћне индустријске циркулационе пумпе за грејање монтирају се на посебан темељ, који није повезан са темељима зграде.
• Да би се елиминисали мањи аксијални одступања, прирубнице везе између мотора и осовине пумпе често нису чврсто спојене вијцима, већ по сегментима ојачане гуме (нпр. Транспортне траке).

Блок

За разлику од претходне конструкције, у блок пумпи радно коло стоји на уобичајеном вратилу са мотором. Пумпа ради само са једним типом мотора.

Инлине

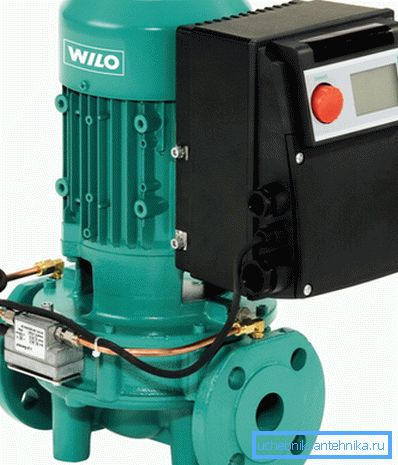

Ова циркулациона пумпа у систему грејања је другачија по томе што су улазни и излазни прикључци на истој оси, што омогућава монтирање на равном делу цеви са минималним растојањем између прирубница (енглеска ин-ин, линијска линија).

Избор по параметрима

Дакле, ми морамо да радимо сопствене руке да монтирамо систем грејања са познатим карактеристикама (број и тип грејача, пречник цеви, итд.).

Како одабрати оптималне техничке карактеристике уређаја?

Напајање

За индустријске уређаје велике снаге, 380 волти; за већину домаћинстава - 220. Једина предност напајања са 12 волти је повећана сигурност у случају оштећења кућишта; цена ове сигурности је потреба за куповином додатног претварача и за инсталирање нисконапонских инсталација.

Притисак главе

Ако системи индустријског грејања са пумпном циркулацијом захтевају сложене хидрауличке прорачуне да би се утврдила потреба за притисцима, онда је код кућица и станова све једноставно: хидрауличка отпорност кола било које разумне дужине не прелази 2 метра, што одговара минималној вредности ове карактеристике.

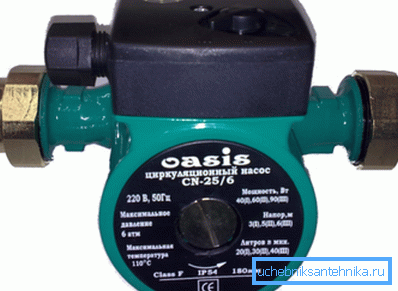

Где на етикети пумпе могу пронаћи индикацију притиска који је створио?

По правилу, негде у близини имена постоје двије групе бројева раздвојене цртицом (на примјер, 25-40). У овој ознаци:

Перформансе

Може се изабрати на два начина. Најједноставније од њих долази до одређивања укупне запремине система грејања и умножавања за три.

Још једном: пумпа мора возити кроз све запремине расхладне течности три пута на сат. Са споријим циркулацијом у тешким мразима, разлика у температури између почетка и краја кола ће бити превелика.

Метод процјене учинка укупне топлотне енергије у систему гријања је нешто компликованији.

Формула за израчунавање је Г = К / (1.163 * Дт), где:

• Г - продуктивност у кубним метрима;
• К је снага извора топлоте или топлотне снаге посебног кола у киловатима.

• 1.163 је топлотни капацитет воде (константа);
• Дт је разлика у температури између протока и повратка (нормална вредност је 20 степени).

Дакле, за котао снаге 16 КВ и делта температуре од 20 степени, оптималан је излаз од 16 / (1.163 * 20) = 0.7 м3 / сат.

Скупштина

Колико је тешко инсталирати циркулационе пумпе за системе гријања својим рукама?

Уопштено говорећи, ту је мало суптилности.

• Напајање се препоручује кроз уземљену утичницу.
• Груби филтер се поставља испред пумпе дуж расхладне течности.
• На обе стране склопа пумпе и филтера на грејном вентилу се налази - вентил или капиларни вентил.

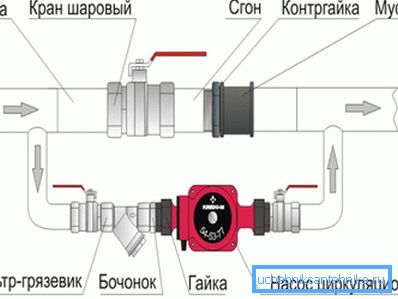

• Ако је пумпа постављена у гравитациони систем и требало би да се користи у будућности са природном циркулацијом, оставља се обилазница између замка за додир. Нужно се испоручује са контролним вентилом (боља лопта).

Корисно: ако са пумпом која ради, у систему за гријање нема циркулације, то највероватније значи заплењени неповратни вентил. Хлађење почиње циркулирати у малом кругу, кроз обилазницу.

Закључак

Ми ћемо размотрити наше (иако донекле површно) упознавање са овом врстом опреме за грејање.

Као и увек, приложени видео ће понуди читатељу додатне материјале. Успехи!
