Уградни чвор за топлотно изоловану поду: именовање, принцип

Јединица за мешање пумпе за подно грејање је неопходан и веома важан део система подног грејања, без којих је његово нормално функционисање немогуће. Размотрићемо сврху и принцип рада овог сајта, као и научити како самостално склапати миксер.

Модул за мешање подног грејања

Сврха

Да бисте боље разумели сврху јединице за мешање, размотрите уређај система подног грејања. У подним кошуљицама постављене су металне пластичне цеви које циркулишу расхладно средство.

Један крај сваке такве цеви је повезан са доводом, а други са сакупљањем. Цеви се постављају у облику контура једног или другог облика.

Врућа вода долази од котла за грејање до колектора за довод, затим пролази кроз контуре загрејаног пода и улази у збирни колектор, одакле се враћа у котао који се већ хладио. У котлу се поново загрева и улази у колектор за снабдевање.

Куће су по правилу опремљене комбинованим системима грејања, укључујући радијаторе и грејане подове. Грејни медијум се загрева бојлером.

Температура воде која је прошла кроз измјењивач топлоте котла је око 75 - 95 ° Ц, што је сасвим прихватљиво за радијаторе, међутим није прихватљиво да се ухвати у контуре пода.

Подно грејање је систем са ниским температуром, за који је неопходан носач топлоте који није топлији од 35-50 ° Ц. Међутим, начин рада котла не подразумева такве вредности, посебно зато што је ова температура очигледно недовољна за радијаторе.

Обрати пажњу! Да би се ријешила постојећа контрадикција, кориштена је мјешалачка јединица воденог грејног пода која мијеша течност из повратног колектора грејања у довод топле воде, чиме се спусти температура довода до жељеног нивоа.

Принцип рада

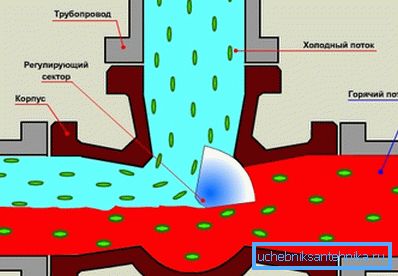

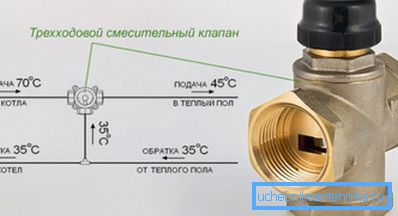

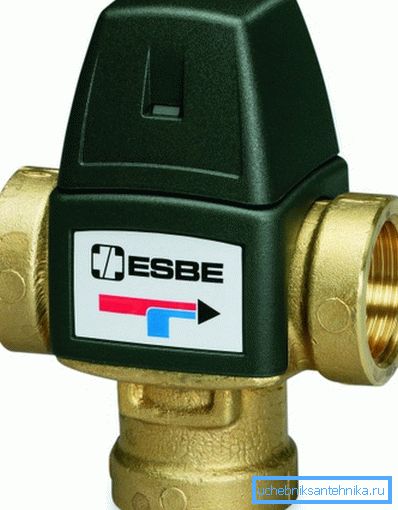

Принцип рада миксне јединице заснован је на употреби тросмерног или двосмерног вентила. Ово је санитарни уређај који има два улаза и један излаз (два излаза и један улаз - у зависности од инсталације и задатка који се налази у руци).

Вентил има три положаја:

1. Улаз 1 је отворен, улаз 2 је затворен, излаз је отворен;
2. Улаз 1 је затворен, улаз 2 је отворен, излаз је отворен;
3. И улаз и излаз су отворени.

Управљање (прекидање) се врши ручно или помоћу термостатске главе, можете прикључити и серво. Интересује нас опција са термостатском главом.

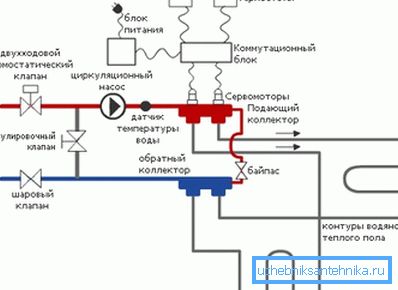

Сада размотрите рад целог сајта:

• Топла вода са температуром од 70 - 95 ° Ц испоручује се у један од улазних вентила;
• Циркулациона пумпа и колектор за довод расхладног средства према контурама пода повезани су са излазом уређаја;
• Повратна колекторица система повезана је са повратном цевоводом до котла, иако има грану прикључену на други улаз тространог вентила, кроз који пролије хладна вода у топле воде;
• Глава термостатског вентила има даљински сензор који мери температуру воде у доводном колектору;
• Термостат је постављен тако да ако се температура на улазном колектору подиже изнад одређене вредности, вентил затвара улаз који је прикључен на довод хладњака из котла, а вода у подним круговима циркулише у кратком кругу без учешћа котла;
• Чим температура у испоручиоцу пада испод унапред одређене вредности, вентил поново отвара довод топлом водом, а под почиње да се загрева.

Обрати пажњу! По правилу, у малим системима се користи двосмерни вентил, у којем нема положаја на којем је отворено довод топле воде, а улаз који је прикључен на повратак је затворен. Ово елиминише уношење прегрејане расхладне течности у систем, јер је ово преплављено несрећама.

Сорте и састав

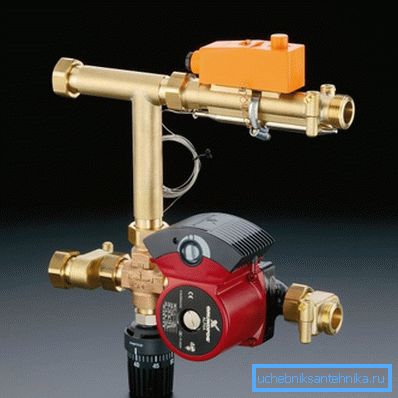

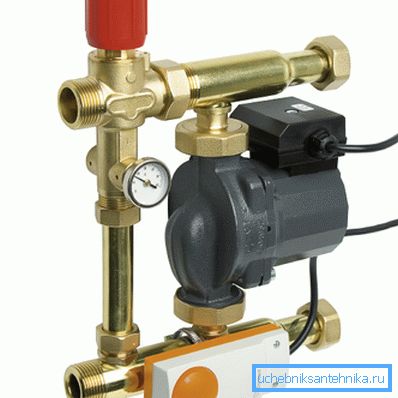

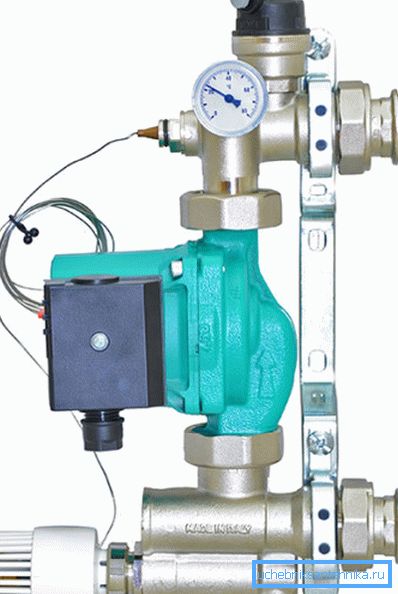

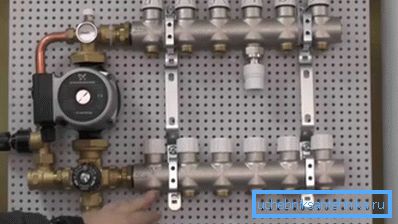

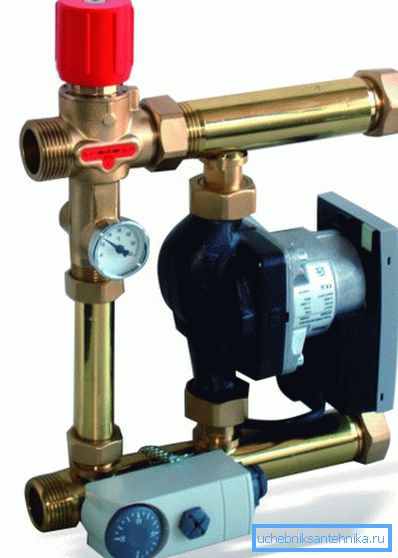

Тржиште савремених водовода у обиљу нуди готов производни колекторски чворови са системом повратног водоснабдевања и одвојеним мјешалачким модулима са пумпом и свим потребним детаљима у комплету. Већина произвођача система подног грејања имају обе могућности на залихама.

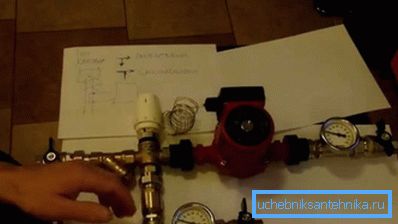

Истовремено, скоро сваки добављач водовода увек нуди све делове неопходне за самостално склапање сличних компоненти, укључујући пумпе, вентиле, мерне уређаје, термостат са сензорима, славине и све неопходне прикључке за повезивање у један систем. Из тог разлога, данас није никакав проблем да саставите радни систем мешања сопственим рукама, а његов квалитет неће бити ништа лошији од фабричке скупштине.

Обрати пажњу! Цена фабричког модула бит ће знатно већа од оне који су сами састављени, а доступност високо квалитетних компонената чини ову монтажу изводљивом чак и за аматере.

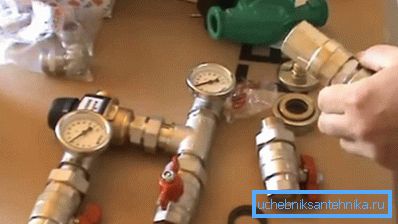

За само-монтажу су вам потребни следећи делови:

• Тространи вентил са термостатском главом и даљинским сензором;
• Неколико куглих вентила (2-5);
• Циркулациона пумпа;
• Два термометра и један манометар;
• Тее сплиттер;
• Адаптери и брадавице за прекидаче.

Обрати пажњу! У минималној монтажи можете радити без термометара и мерача притиска, можете такође искључити кугличне вентиле, али то је врло непожељно.

Скупштина

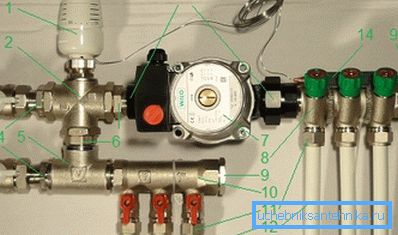

Ако се не слажете да плаћате за фабричку скупштину, обратите пажњу на нашу пажњу. Да бисмо постали јаснији, узмите на пример завршени чвор и ми ћемо га надоградити.

1. Почнимо са тростралним вентилом 1? (2). Склонимо термалну главу (1) на главу с даљинским сензором, на који се још не додирујемо.
2. У један довод вентила причврстите куглични вентил Америцан ?? (3) помоћу спојне плоче 1? - ?? (4). До другог улаза зајебавамо тее 1? (5) помоћу брадавице 1? (6). Тее причврстити исти куглични вентил као улаз миксера.
3. До излаза вентила (означен као "АБ") прикључимо циркулациону пумпу (7) помоћу навртке са унутрашњим навојем 1? (13). До излаза пумпе прикључите доводни колектор 1? - ?? (8).
4. Да би се слободан излаз масе прикључио на вентил и куглични вентил, спојите повратни колектор (10). Између чајника и колектора, пожељно је уградити термометар за праћење температуре повратног тока. За поузданост, повратни вентил може бити опремљен контролним вентилом како би се спречио повратни ток.
5. Сада узмемо сензор за даљинску температуру (14) и инсталирамо га на прикључном колектору помоћу обујмица. Ради прецизнијег рада уређаја, ово место се може загрејати.
6. Колектори су затворени са утикачима (9), прикључујемо цеви контура топлог пода на њих (12) помоћу фитинга (11), а прикључујемо цеви за доводне и повратне цијеви који долазе из котла на лоптасте вентиле.

Обрати пажњу! Препоручљиво је обезбедити систем са два термометра за праћење температуре довода и повратних заглавља. Ово ће помоћи да се пумпа правилно конфигурише.

Закључак

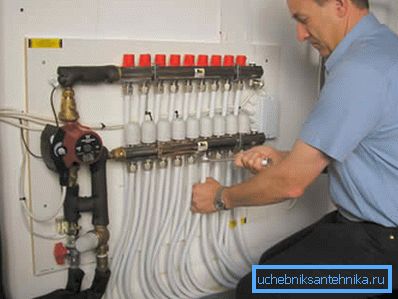

Сваки човек, који је бар једном држао кључ у рукама, моћи ће да састави мешовити чвор за топли под са својим рукама. Све што је потребно је да пратите упутства и погледајте видео у овом чланку.
