Уградња алуминијумских радијатора за грејање: одабир врсте

Алуминијумске батерије су много лакше од конвенционалног лива, тако да их можете сами инсталирати без икакве помоћи. Ефикасност уређаја за грејање такође зависи од исправности његове инсталације, тако да је вредно задржати на овом питању.

Припремна фаза

Пре него што инсталирате алуминијумски радијатор сопственим рукама, потребно је да одлучите о неколико тачака:

• проверите да ли је довољан топлотни капацитет уређаја. Можда је таква ситуација да купљена батерија нема довољно топлоте због ниских температура хладњака на улазу. У овом случају, морате само додати неколико одјељка, како је то учињено описано у наставку;
• проверите величину. Модерни грејачи преносе топлоту у просторију не само због зрачења са површине, већ и због конвекције, тако да прозорски полигон не би требало да буде превише близу њега;

Обрати пажњу! Облик алуминијумских ребара објашњава чињеница да је потребно усмерити проток зрака одоздо према горе.

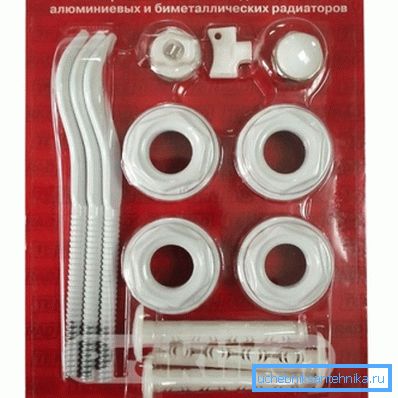

• одлучити о врсти причвршћивача. У принципу, комплетан сет обично укључује причвршћивање како бисте једноставно објесили гријач на зиду. Али понекад је боље купити засебне заграде за монтирање пода (нарочито пошто је цијена јефтина), ова опција је погодна ако је батерија уграђена у танку гипс картонску таблу или једноставно не желите да бушите рупе у зиду.

Изаберите врсту везе

Пре уградње алуминијумских радијатора, проблем са врстом везе треба решити. Емисија топлоте уређаја за грејање директно зависи од тога.

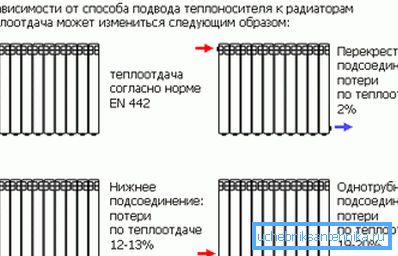

Могуће опције за повезивање грејача као:

• дијагонално (то је и крст) - у овом случају, расхладна течност се испоручује са горње стране грејача, а охлађена расхладна течност излази на супротној страни од дна. Захваљујући томе, батерија се загрејава равномерно, а губици нису већи од 2%;
• са једносмерном везом, губитак је нешто више, до 5%;

Обрати пажњу! Ако број сегмената грејача прелази 12, онда је једносмерна веза неефикасна. Чињеница је да се одвојени одјељци са овом методом повезивања једноставно не загреју.

• са нижим прикључком (снабдевање и повратак са различитих страна) губици износе 12-13%;
• нижа једносмерна веза је најнеповољнија у смислу преноса топлоте батерије. Губици могу бити до 20%, али се цеви могу скривати испод пода, тако да се овај начин повезивања често користи.

Инсталацијска технологија

Цијели процес се може подијелити у двије фазе - прво, причвршћују се причвршћивачи за батерију, а затим се једноставно виси на конзолама и спојени на довод и повратни ток. После тога, остаје само да проверите нејасност прикључака и не заборавите да затворите непотребне рупе на бочним странама. Ако су потребне додатне секције, овај поступак се врши пре монтирања причвршћивача у зид.

Додајте одељак

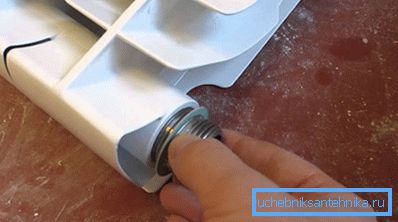

Да бисте додали додатни одељак радиатору, требају вам 2 брадавице са левим и десним навојем са 2 стране, за екстра стезање су вам потребни и грејци отпорни на топлоту.

Упутства за додавање дела на батерију изгледају овако:

• грејац мора бити постављен на под, стол или било коју другу хоризонту;
• онда су брадавице уметнуте у рупице на радијатору, док не заборављају заптивке;
• њима је додатни одељак и окретање брадавица се постепено притиска на батерију;
• у исто време, обе брадавице треба постепено ротирати, буквално са 1-2 обртања, то је неопходно тако да се одјељак не упија или деформише колекторски метал.

Након додавања одељака, неопходно је само проверити чврстоћу спојева и можете наставити са инсталацијом грејача.

Инсталација и прикључак радијатора

Најчешће се користе само причвршћивачи за алуминијумске радијаторе, њихова тежина је неколико пута мања од ливеног гвожђа, тако да додатна подршка одоздо једноставно није потребна.

Број причвршћивача зависи од тога колико се дијелова налази у гријачу, тако да су и причвршћивачи постављени не само на врху, већ и на дну уређаја. Са бројем секција до 9, у горњем дијелу уређаја се налази само 1 носач, а 2 у доњем делу. Детаљнији подаци су наведени у табели.

Зависност броја заграда на броју радијаторских секција

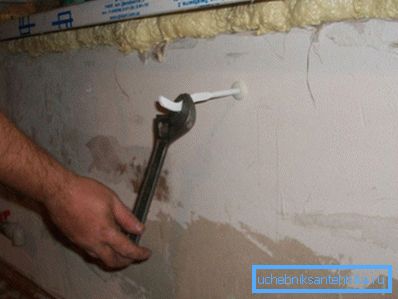

Што се тиче правилног инсталирања алуминијског радијатора, рад почиње маркирањем рупица за монтажу. Упркос малој тежини грејача, најбоље је користити сидра. Рука је једноставно бушена под носачем, у њега се убацује пластични део, а затим се у њега уметне метални носач.

У том случају, пластични уметак се шири и сигурно је фиксиран због силе трења. Ово је сасвим довољно да издржи оптерећење не само од алуминијума, већ и од теже батерије.

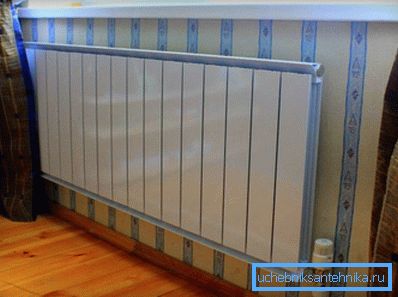

После тога остаје само да се реши проблем како се објесити алуминијумски радијатор. Једини захтев у овој фази је да га изједначите на нивоу изградње. Са јаком пристрасношћу, загревање уређаја за грејање ће се значајно погоршати, па самим тим и пренос топлоте ће бити мањи.

Приликом прикључивања на доводне и повратне цеви, препоручује се употреба кугличних вентила, како би се у току цурења могао брзо блокирати проток расхладног средства у радијатор. Да не би дошло до нарушавања рада система грејања, биће потребан обилазни уређај (скакач), што ће омогућити кружење расхладног средства око уређаја за грејање са инвалидитетом.

Подне заграде

Овај тип причвршћивања се користи у случајевима када зид нема довољно носивости или због величине грејача нема смисла у обешању (у случају ниских радијатора).

Сличан је дизајн заграда овог типа - то је пластична или метална нога са широким дном (за већу стабилност), у горњем делу налази се уградња за уградњу радијатора и причвршћивача. Понекад је умјесто држача користио мали флексибилни ланац (структурно сличан ланцу моторне пиле). Фиксација је неопходна тако да радијатор не падне у случају случајног контакта са њим.

У случају подне монтаже, лакше је решити проблем инсталирања алуминијумских радијатора. Са бројем пресека до 12-15, биће потребни 2 носача, са већим бројем од најмање 3. Причвршћивачи се постављају на под, по правилу су причвршћени сидрењем или обичним шрафовима (у случају дрвеног пода).

Подна монтажа се обично користи за грејаче ниске или средње висине. Ако растојање између осовина прелази 500 мм, за поузданост препоручује се причвршћивање батерије на зид на врху. У овом случају, само причвршћивање је неопходно само за стабилност гријача, а читаво оптерећење ће пасти на подне заграде.

На крају

Поступак инсталације алуминијумских модела практично се не разликује од инсталације конвенционалног лива или биметалних батерија. Користе се исти типи причвршћивача, а технологија остаје иста. Поред стандардних зидних носача, могу се користити и подне монтаже, понекад је то једина могућност инсталације. Предложене информације ће помоћи не само да правилно инсталирате батерију, већ и да изаберете одговарајући тип носача.

Видео у овом чланку показује процес монтаже и инсталације алуминијског радијатора.
