Уградња радијатора: карактеристике дизајна, уградња ливена

У овом чланку ћемо причати о томе како самостално извршити инсталацију радијатора помоћу расположивих алата и потрошних материјала. То јест, нећемо се фокусирати на дијаграме ожичења, пошто постоје релевантни чланци на нашем порталу за ово и детаљно размотрите како да инсталирате батерије различитих модификација.

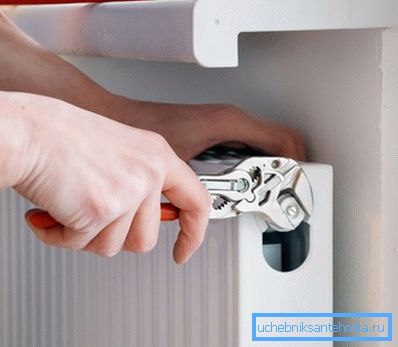

Инсталирајте радијатор за све

Уводни брифинг

Тема чланка даје значајан интерес јер је цена услуга професионалних водоинсталатера висока, док се са радом за демонтажу сигурно управљате самим тим и сачувате свој новац на овај начин.

Пре него што узмемо у обзир постојеће методе инсталирања радијатора, причамо о дизајнерским карактеристикама ових уређаја које треба узети у обзир током инсталације.

Карактеристике конструкције

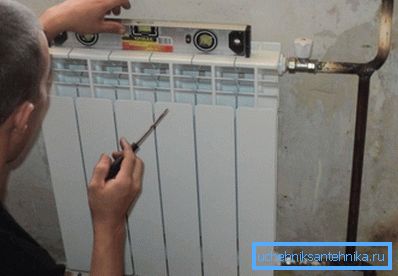

Положај батерије према нивоу воде

Све грејне батерије, без обзира на производне материјале који се користе у њиховој производњи, као и без обзира на величину и конфигурацију, имају улаз и излаз. У већини уређаја у продаји, ове рупе се дуплирају како би се омогућило повезивање на врху и на дну.

Током инсталације, део технолошких рупа остаје неискоришћен. Да би се обезбедила нејасност уређаја, користе се посебни утикачи који се увијају у технолошке рупе.

Оригинални комплет за монтажу за радијатор 3 4

Стандардна опрема гријача није опремљена потребним прикључцима и прикључцима (повезујући елементи за парење са цевоводом). Због тога ће бити потребна додатна наруџба за набавку специјалног прибора за монтажу радијатора.

По правилу, ови комплети су стандардни и погодни за бочну или укрштену везу. Али постоје батерије дизајниране за доњу улазну цев улазних и издувних цеви. У овом случају, поред главног инсталационог комплета, морате купити посебан склоп за прикључивање на блиско опремљене прикључке.

Још једна важна карактеристика уређаја уређаја за гријање са циркулацијом расхладног средства је могућност инсталације на зиду или поду. У овом иу другом случају, морате купити специјални монтажни хардвер - заграде, модификације које ћемо размотрити у опису инсталационих радова.

Уградња ливених ливених радијатора

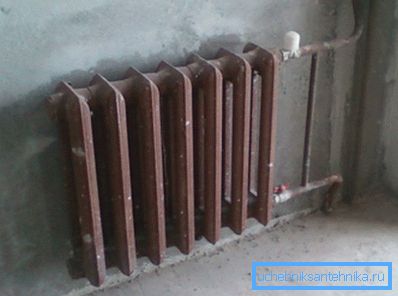

На фотографији, литијум-јонска батерија након инсталације

Конструкције од ливеног гвожђа представљају оптимално решење за уградњу у централизованим системима иу аутономним системима гравитационог типа конструисаним помоћу котлова са спољним експанзионим резервоаром. Инсталацијска схема радијатора за грејање направљена од ливеног гвожђа зависи од врсте цијевне линије кроз коју ће се испоручити расхладна течност и вода која је напустила температуру.

Размотрите, која је инструкција за инсталацију најчешћег радијатора од ливеног гвожђа са три прста.

Три прста се популарно назива, јер три прста се уклапају у празнину између секција.

  • У почетној фази означите место где ће се инсталација извршити.. Традиционално, ово место је подручје испод прозора. Избор овог места није случајан, јер омогућава постизање оптималне конвекције (циркулација топлег и хладног ваздуха) у оквиру загрејане просторије. Измеримо прозорски појас и одредимо његов центар. Затим мерите дужину уређаја који ћете инсталирати, одредите његов центар и означите дужину на зиду, поравнајте центре.
  • Нацртајте хоризонталну линију која одговара горњој линији батерије. Ова линија би требало да буде стриктно хоризонтално, која се може одредити коришћењем нивоа воде.

Важно: Ако су батерије инсталиране са нагибом, постоји велика вероватноћа да ће се уводне плоче формирати у одвојеним одељцима.

  • Нацртајте вертикалне линије које ће одговарати центру размака између најскоријег дела..

По правилу, 4 заграде су довољне за инсталацију уређаја - два на дну и два на врху. Али, ако је зид стар или ако се батерија састоји од 12 или више секција, уместо стандардних 4 прикључне тачке, може се користити 6 заграда. Интермедијер поставља своје руке постављене у размаку између два централна дијела.

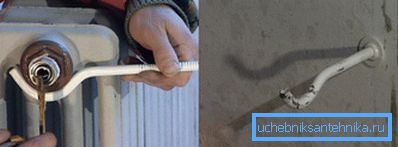

Пример инсталације конзоле
  • Коришћењем носача пинова маркирамо центар рупе од 2-3 мм изнад центара горњег и доњег улазног отвора.
  • Бушите рупице бушилицом одговарајућег пречника (12 мм) до дубине пластичног заптивача.
  • Пластичне заптивке убацују рупице и ударе их док се не испруже површином зида.
  • Завртње за завртње.
  • Гриндер обрише цев до жељене дужине.
  • Обеси радијатор. Ако је исправно инсталиран, уређај ће пасти на све заграде и неће се окретати када се притисне.
  • У следећој фази се врши уградња ливених гвожђа у цеви. У технолошким рупама, користећи вучу или фум-траку, закривљамо механизме за закључавање на које причврстимо иницијално резано до жељене дужине цеви. Да би се то урадило, крајеви цеви се третирају са матрицама, резањем навоја, тезина и димензије којима одговара навој зауставних вентила.

Савет: Ако се веза врши помоћу вуче, горњу страну споја премазамо са уљаном бојом. Након што се боја осуши, једињење ће бити хидрофобније.

Након уградње, расхладна течност се улијева у систем и проверава се степен чврстоће прикључака. Ако се посматра цурење или ако грејач буде инсталиран неправилно, можда ће бити потребно уклонити радијаторе од ливеног гвожђа.

Врсте конзола

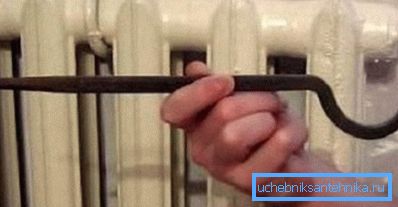

Традиционална конзола за доњу рупу
  • Причвршћивачи од челичног лима, држачи од ливеног гвожђа, причвршћивачи на челичној траци и причвршћивачи за клизне траке дужине до 30 цм користе се за ливене гвожђе.
  • За алуминијумске и биметалне батерије, можете користити армиране челичне причвршћиваче или челичне конзоле са довелс до 17 цм дужине.

Карактеристике уградње биметалних и алуминијумских батерија

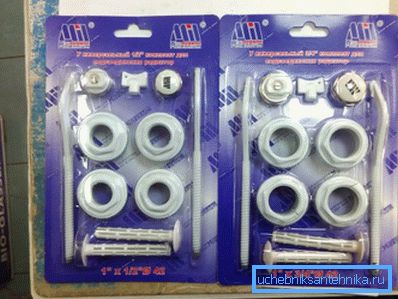

Монтажни комплет за радијатор 3 4 од алтернативних произвођача

Поред ливеног гвожђа, биметалне и чврсте модификације од алуминијума су широко заступљене на тржишту. Размотрите како инсталирати радијатор за грејање у стану, под условом да је направљен од алуминијума или алуминијума у ​​комбинацији са челиком.

Важно: Ако желите повећати биметалну или алуминијумску батерију или, напротив, скратити га промјеном броја секција, неопходан вам је посебан кључ радиатора. Овај кључ се наизменично убацује у доњи и горњи улаз и омогућава вам да раставите појединачни производ у неколико одвојених делова или обрнуто заједно склопите неколико делова.

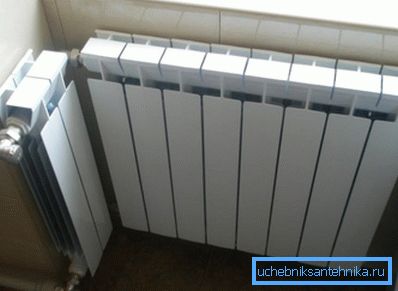

Пример неконвенционалне инсталације алуминијског радијатора

Након састављања потребног броја одељака, уградјујемо фитинге. У ове сврхе користимо универзални склоп за радијаторе, који се састоји од урезаних матица и утикача. Навртке за навртање су увртане у те рупице у којима ће се прикључити цијеви, а утикачи се увијају у преостале двије рупе.

Важно: Код уградње фитинга користимо фум-траку, коју ветар усмеравамо у смеру казаљке на сату. Ако се навијање врши у супротном смеру казаљке на сату, када одвртате утикач за увлачење, заптивач ће сумњати и неће осигурати адекватну тезину.

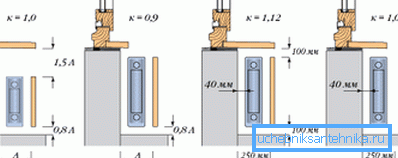

Дијаграм односа снаге и локације батерија

Означавање положаја уређаја је исто као и при монтажи ливачких батерија. Али постоји једна ствар која треба размотрити. Разлика између алуминијумских делова је ужа по поруџбини од између дијелова од ливеног гвожђа, тако да се локација носача мора одређивати са одређеном прецизношћу.

Ако се инсталација врши помоћу метал-пластичних цијеви, тада је радијатор прво обешен, а затим се цијеви прекривају и повезују. Ако се уместо металног ламината користи трајнији и издржљив полипропилен, прво се врши сечење и лемљење цеви, а тек након тога стављамо батерију и повезујемо је.

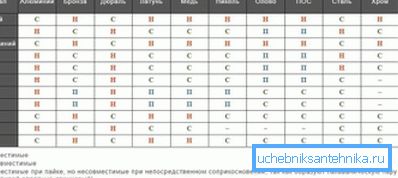

Табела компатибилности метала у систему грејања

Важно: Неки грејачи и цеви могу бити некомпатибилни, јер они формирају галвански пар, који доприноси развоју корозивних процеса. На пример, не препоручује се комбинација челичних цеви и алуминијума. Истовремено, цеви од полипропилена су универзално решење за све врсте батерија.

Закључак

Из горе наведеног можемо извући следећи закључак. За извођење инсталације или демонтаже радијатора за грејање није неопходно професионално. Довољно је пажљиво урадити све кораке наведене горе, а сигурно ћете постићи жељени резултат.

Ради инсталације радијатора било је лакше, препоручујемо да гледате видео у овом чланку.
