Вертикални радијатори - њихови типови, прорачун и повезивање

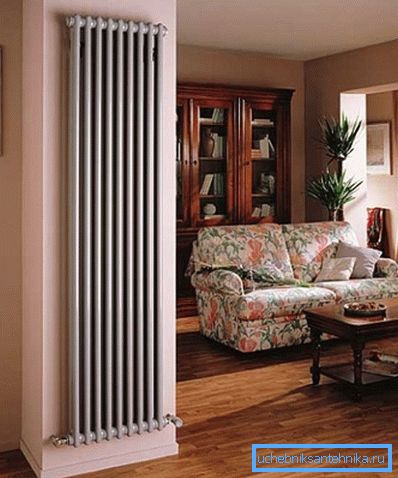

Одмах треба рећи да се вертикални радијатори користе не само као уређаји за грејање, већ и као предмет декоративне декорације у просторији - нешто попут оригиналног додатка ентеријеру. Говор у овом случају је о загревању воде, тако да нас занимају цевасти и панелни уређаји од биметала или алуминијума, као и њихове оперативне карактеристике.

Поред тога, скрећемо вашу пажњу на неке од нијанси у уградњи таквих грејача, а поред тога ћемо приказати видео у овом чланку.

Вертикални радијатори

Ако желите да користите вертикалне нестандардне дуготрајне радијале за грејање у затвореном простору (до висине до 1800 мм), морате схватити да се они не могу инсталирати испод прозора.

Сходно томе, губите додатну топлотну изолацију, јер ток топлог ваздуха који се подиже испред прозора одсече хладни ток који долази из стакла. Али иста ситуација створена је системом подног грејања, тако да то није критично.

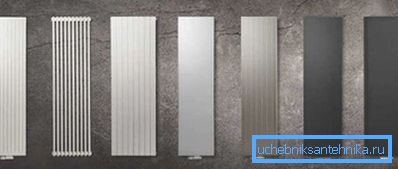

Врсте

  Напомена Заправо, сви радијатори за систем за грејање воде су вертикални, јер се њихов рад одвија у таквом положају. Могу се производити од различитих метала и то, заправо, зависи од тежине и цене. Осим тога, може директно утицати на ефикасност преноса топлоте.

• Вертикални радијатори свињског гвожђа спадају у категорију цевастог (колумнарног) сегмента, односно један део се састоји, по правилу, од две вертикалне цеви или колона који су међусобно повезани, а број ових секција може се бирати по сопственом нахођењу.

Ливено гвожђе је посебно добро у централизованим системима грејања, јер се због дебљине загрева дуго, али дуго задржава топлоту, што је веома погодно за повремено снабдевање расхладним флуидом. Уређаји за свиње имају два велика недостатка - то је велики волумен (за аутономне системе је прескупо, а за централизоване је скоро неприметно) и велика маса.

• У овом тренутку често се користе челични грејачи, али су направљени само од панела, који раде према принципу конвекције - не производе цевасте моделе од челика, иако се могу направити независно, у нехрђајућој верзији. Због великог броја димензија, мале тежине и релативно ниског трошкова и атрактивног дизајна, они се често набављају, мада се у већини случајева тиче само аутономних система грејања.

Главни недостатак таквих грејача је њихова осјетљивост на корозију, тако да инструкција не препоручује кориштење у системима са централним грејањем, јер се лако може десити тамо гдје се цурење може јавити због високог притиска.

• Главна предност алуминијумских модела је највећа дисипација топлоте и најмања тежина међу свим врстама таквих грејача, али међу предностима, наравно, постоји и низ недостатака. Пре свега, нема смисла уградити алуминијумски вертикални радијатори у централизованим системима гријања чак иу нискоградње, гдје радни притисак није превелики, јер би требало додати посебан антикорозивни агенс у хладњаку, а то је могуће само у аутономним системима. Поред тога, трошак такве батерије је прилично висок, али ови недостаци су више него компензација одличног дизајна производа.

• По изгледу, алуминијумски и биметални модели су врло слични, ипак, један и други имају цевасту врсту циркулације течности, мада се техничке карактеристике таквих батерија веома разликују једни од других.

Дакле, биметална структура је цевасти контејнер, где је челик унутра, а алуминијум је споља, стога, због челика, издржавају највећи притисак који је могуће у системима грејања, а захваљујући алуминијуму, њихов пренос топлоте је значајно повећан.

На тржишту водовода, такви модели су вероватно најтраженији, јер се могу инсталирати у системима аутономног и централизованог грејања (такви гријачи се такође растављају у секцијама).

Огледала и равна радијатора

Такви модели, као и на врху фотографије, су, по правилу, вертикални радијатори за грејање са нижим прикључком, који служе као одличан додатак ентеријеру просторије, истовремено га загревају.

Можда, за декоративне предности, то су најлепши модели, иако у величини углавном одговарају другим гријачима, стога ће заузети толико простора колико вам је потребно.

Такви радијатори имају цевни систем циркулације воде и одличан пренос топлоте - на пример, представљамо испод табеле производа ЕЦА.

ЕЦА плоча глатка

ЕЦА панел огледало

Израчунавање и повезивање

Пре него што прикључите грејаче на коло, морате израчунати њихов број или само снагу једне јединице у складу са јачином или квадратом становања у којем ће се инсталација одвијати.

Претпоставимо да инсталирате биметалне вертикалне радијаторе грејања, онда морате погледати снагу једног одељка у пратећим документима, али на примјер узимамо 185В, ово су параметри Мирадо.

За собе са плафонима који не прелазе 2,7 м и дебљину зида од најмање 0,6 м, користи се формула С * 100 / П, где је С површина собе, П је снага једног одсека, а 100 је број ватата неопходних за грејање м². Ако узмемо собу 30м², значи К_{број секција}= С * 100 / П = 30 * 100/185 = 16.2, али за сигурност, наравно, боље је користити 17 секција.

Али овакве калкулације могу се направити и по простору собе, посебно ако имате високе плафоне или користите панелне радијаторе који се не могу растављати у секције.

Користи формулу П = В * 41,

• где је П укупна снага грејача,
• В је запремина собе
• а 41 је број ватата потребан за грејање м³

Узимамо собу са истом површином, али са 3м плафона, дакле, добијамо В = 30 * 3 = 90м³. Дакле, П = В * 41 = 90 * 41 = 3690-3.69 кВ - ово је укупна снага једног или више грејача потребних за такву собу.

Ако је грејни круг већ монтиран, онда је сасвим једноставно повезати високи радијатор својим рукама, нарочито зато што обично имају везу одоздо или са доње стране.

Веома је важно да то исправите исправно, а није било искривљења, а улази су тачно одговарали локацији фитинга кола, тако да је врло важно правилно означавање тачака монтаже заграда. Сваки грејач мора имати вентиле и фитинге (славине) на улазу и излазу тако да се може самостално демонтирати.

Закључак

Нису све просторије увек потребне за исту температуру ваздуха, због тога се регулишу вертикални радијатори одвојено један од другог, користе се аутоматски термостати различитих конструкција. Суштина рада таквог уређаја је да поставите жељену температуру, када се постигне, вентил се затвара, а када падне, пролаз се поново отвара.
