Везе за радијатор - шеме и пристајање

14-06-2018
Грејање

Углавном, везивање гријача повезује новог играча са игром. Радијатор се уклапа у цеви, опремљен је новим утикачима и регулисаним дизалицама - то је све, већ је у игри.

Али гласна једноставност ће функционисати само када се све исправно изврши, расхладници пролазе радиатор у правом смеру, сами радијатори су опремљени опремом с потпуним разумијевањем проблема са компатибилношћу, прикључци су запечаћени знањем.

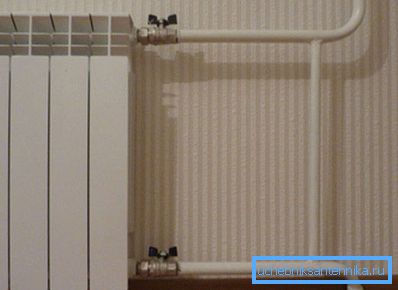

Компетентни дизајн инпута.

Једноставан процес, али знање је потребно

Да бисмо разумели исправност процеса, поделимо га у компоненте.

Цела инструкција је следећа:

  • Доступни дијаграми за повезивање радијатора - изабрали смо;
  • Компатибилност различитих врста батерија и фитинга - провера;
  • Радијатори за везање са цевима - док.

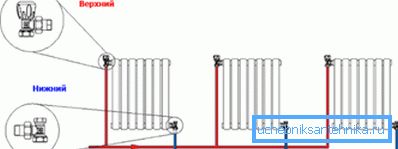

Познавање шеме - решио проблем подлоге!

За информације! Одвојено, разматраће се опћа правила просторног постављања радијатора, пошто занемаривање може знатно смањити ефикасност батерије.

Општи концепти

Кршење једноставних правила за постављање батерија може негирати све наредне фазе везивања, смањујући ефикасност једног линка на 25%.

Дакле:

  • Удаљеност од прозора не би требала бити мања од 10 цм;
  • Удаљеност од пода до доње ивице радијатора не сме бити мања од 12 цм;
  • Радијатор није постављен близу зида, минимални размак између њих треба бити 20 мм;

За ваше информације! Комплет за монтажу са утикачима укључује држаче за сегментне батерије, а за плоче, причвршћивачи су укључени у радијатор. Они су оригинално дизајнирани за потребни период.

Али жеља нашег човека да уштеди новац и уради све на свој начин, чини га. Још један трик који ће вас подсјетити на потребу за размаком - гријач с фолијским рефлекторима је причвршћен на зид под акумулатором, а између њега и радијатора је потребан размак.

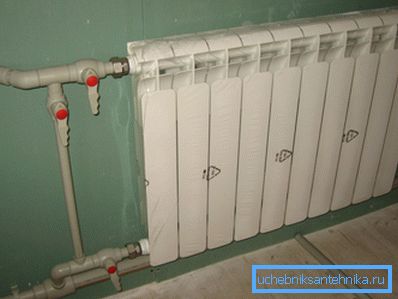

Не далеко, није близу, није висока, није ниска.
  • Будите пажљиви са нишом испод батерије. Жеља да се сакрије грејач може довести до губитка ефикасности и преноса топлоте. За љубитеље естетике, цена питања може бити 10% губитак преноса топлоте у полу отвореним нишама и 20% у затвореним нишама.

Разумећемо са шемама

Важно је да правилно унесете радијатор у схему. У викендицама, у малим стамбеним зградама могу бити две грејне шеме. У стамбеним зградама, по правилу, једна опција.

Овде су:

  1. Дизајн једног цеви;
  2. Двоцевна шема.

Са једноструком шемом, вода из котла пролази кроз цео циклус од котла, преко батерија, до котла кроз једну цев.

Тешко је рећи која је почетна идеја развојних инжењера ове шеме, али има много недостатака:

  • Носач воде или грејања под притиском се доводи до горње тачке и самодрпљивање се смањује. Температура ваздуха у горњим просторијама или подовима ће бити већа него у доњим;
  • Практично нема регулације процеса. Са једноставном опремом можете подесити израчунану вредност за расхладно средство, али неће бити разлога за доње подове;
  • Хитни рад локалних и цијелих рисара изазива пуно проблема. Неопходно је искључити рисер или кућу.

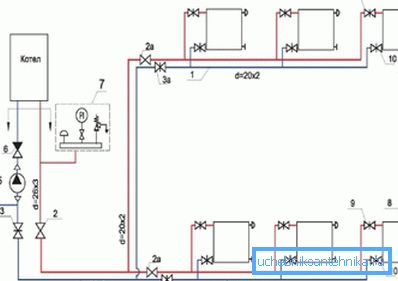

Пхото оптималан распоред ожичења.

За ваше информације! Када кажемо да нема регулације процеса, ми смо се удаљили од истине, сада постоје сложени системи који омогућавају регулисање овог процеса. Али су веома скупе и дизајниране су само за куће са независним бојлером.

Двоцевни дизајн је једноставнији и поузданији. Хлађење се напаја преко једне цеви, охлађена вода пролази кроз другу.

Постоје две могућности везе:

  • Прва - цеви које воде и одузимају, с једне стране се смирите;
  • Друга - водећа цев се испоручује у једном правцу, а пражњење иде на другу страну. Ова шема се примењује за дугачке и ниске батерије, по правилу, од подних типова, за висококвалитетну дистрибуцију топлоте.

Пажња! Без обзира на врсту прикључака, цев са топлом водом треба да буде на врху, а цев са хладном водом, такође названо "повратак", треба бити на дну. У изворима ћете наћи могућност доводити топлу воду одоздо или алтернативно.

Било је прихватљиво прије око 40 година, када је полипропиленски радијаторски радијатор из категорије научне фантастике, а цеви су биле само металне, али су онда изашле из ситуације. Говоримо одједном - доњи еиелинер топле воде ће вас разочарати.

Радијатори су спремни

Скупљање радијатора неће бити проблем, све се ради ручно с стандардима:

  • Ми ћемо одредити везу шема (топло напајање са врха, сјећате се), дајте доњем дијелу испод повратног тока;
  • На горњем улазу, насупрот улазу хладњака, постављен је затварач са вентилом Маиевски за спуштање ваздуха;
  • На доњем излазу, наспрам повратне утичнице, уграђујемо узорак слепог радијатора.

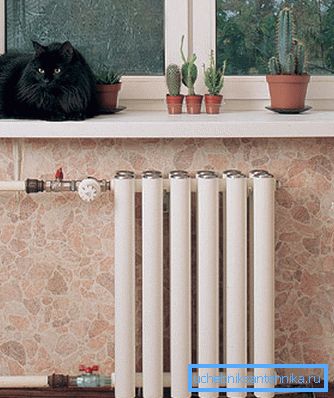

На улазу и излазу инсталирати дизалице.

Савјет! Сви прикључци са навојем за које гумени заптивачи нису обезбеђени, заптивени су вучном и специјалном пастом или специјалном ФУМ траком која подсећа на изолациону траку.

Неколико речи о компатибилности

Материјал Особине
Ливено гвожђе Узима све што му одговара на нит
Челик Одлично се осећа од месинга, нерђајућег челика, бакра.
Алуминијум Сирота толерише бакар, месинг. Галванизација перципира као неопходност

Доцкинг - коначни процес

У процесу везивања тренутно могу учествовати три врсте цеви:

  • Везивање ливених гвожђа са металним цевима. Да будем искрен, метал + ливено гвожђе је варијација јуче. Изабрали смо лијеване жељезне батерије због њихове поузданости и дуготрајног задржавања температуре, користите, али цијеви могу бити замијењени за полипропилен;
  • Везивање радијатора грејања метал-пластичним цевима. Доста поуздана опција. Има металну плочу, омогућава вам да идете на било која места која су тешко доступна без промјене шеме везе. Савршено понавља било коју кривину зида.
  • Најзанимљивија је схема цевовода радијатора за грејање са полипропиленом. Са свим предностима сличним металопластичним цевима, полипропиленска једињења су много поузданија. Дакле, у овом случају лемљење се користи уз помоћ специјалних лемилица за такве цеви.

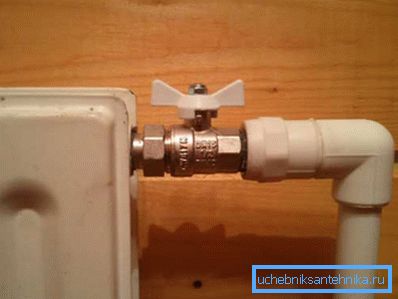

Полипропилен - цеви и лемљење - монолит.

Савјет! Полипропиленске конструкције постављају се спорије од металне пластике, али добијате гаранцију на цеви, прикључцима, лемљењу. У случају металне пластике, разлике у температури дају различите проширења за метал и пластику, што може довести до цурења, иу најнеобичнијем моменту.

У закључку

Правила везивања радијатора су једноставна: главна ствар је да знате где се повезати, а видео у овом чланку ће вам рећи које фитинге вам је потребно и који кључ.
