Висина радијатора. инсталација техничких цевовода и опреме.

Постоје два типа радијатора по питању уградње - под и зид, дакле, друга опција подразумијева да треба посматрати одређену висину инсталације радијатора са пода, што ће омогућити да се без проблема прикључи на систем гријања.

Треба одмах рећи да ако чекате јасне инструкције о овом параметру, то је узалудно, јер оне једноставно не постоје и углавном зависи од инсталације круга гријања и на висини прозорских прагова и, коначно, на висини секције . Иако је немогуће рећи да овај параметар не разликује оно што вам сада предлажемо да погледате, а такође и гледати видео у овом чланку.

Инсталација техничких цевовода и опреме

Препорука. Када инсталирате систем, ако димензије радијатора за грејање по висини и дужини омогућавају да се поставе испод прозора, онда урадите то. Батерија испод прозора ствара неку врсту термичке завесе, ограничавајући проток хладног ваздуха са стране стакла.

• Дакле, на којој висини од пода инсталирати радијаторе, положите се када спајате круг грејања, а такође зависи и од тога да ли имате уграђену циркулациону пумпу. Ако систем функционише без присиле, онда је сасвим природно да се кроз цијеви треба нагињати нагиб, што значи да морате оставити простор за нагиб повратне цијеви, ако је систем двоцевни или доводна цијев, ако је један цијев.
• У "Ленинграду" (један цевни систем за 3-4 радијатора) батерије се такође налазе са смањењем, јер у таквим случајевима не прави посебну славину за грејач - круг пролази кроз њих помоћу доње стране везе.
• Различити системи и инсталација подразумевају да ако одступите 10-15 цм од пода, висина инсталације радијатора према СНиП 3.05.05-84 ("Технолошка опрема и цевоводи") биће сасвим нормална за било који круг. Тачније, сам склоп мора бити монтиран тако да је могуће усклађивање са овим параметрима.

Које су контуре

У великој мјери постоје двије врсте радијаторских кола - једнослојна и двоцевна, а све остало је модификација постојећег система, било да је то мјешовито (подно грејање - радијатори) или колекторски систем гријања. У било којем од ових случајева, инструкција захтева коришћење једног или другог кола, једноставно се у облику санитарне опреме у облику тросмерних или четворосмерних вентила и чешљака израђују различити додатци.

Ако се користи један-цијевни систем, као у горњем схематском дијаграму, онда је цијели пренос топлоте у једном цијеви - оставља се котао за напајање, а исто тако се враћа, транспортујући већ загријану воду за загријавање.

Радијатори се удара у њега дуж пута, а врста везе овде не чини апсолутно никакву разлику - под стубом, топлотним или присилним притиском, вода, пролазећи кроз утичнице, улази у њих и пролази кроз батерију и враћа се назад у цев.

Проблем је у томе што је расхладна течност, која је прошла кроз уређај за гријање, већ изгубила своју претходну температуру, стога је, даље, мало хладније, а што више уређаја у таквом систему, хладније ће бити, одлазећи од котла.

Да би се у току грејне сезоне могла демонтирати радијатор, без одводњавања воде, испред њега се поставља обилазница - ово је цев која омета систем и јасно се види на врху фотографије, а заустављају се вентили пре самог акумулатора.

Поред помоћи у демонтирању, обилазница такође делимично доприноси одржавању температуре расхладног средства, јер вода која пролази кроз њега не улази у радијатор. Али у високим зградама, овај уређај понекад се користи погрешно - постављају га на кран и блокирају га, пролазећи читав проток кроз радијатор, стога они који живе далеко добијају хладнију воду.

У двоцевном систему нема проблема са хлађењем, тачније постоји, али зависи само од дужине саме цијеви и, генерално, испада тако занемарљивом да се чак ни не обраћа пажња - у централизованим системима, линије су заштићене топлотном изолацијом и ту су губици су минимални.

Ствар је у томе што врућа расхладна течност тече кроз цијев за све радијаторе, али охлађена вода која пролази кроз батерију не враћа се, већ се испушта у повратну цев, чиме се одржава почетна температура током целог кола, без обзира на то колико .

Али постоји једна опомена - цијена инсталације и рада биће нешто виша, јер, прво, дода се друга цев, а друго, потребно је загревати више воде, а параметри уређаја нису битни, може бити висина радијатора У сваком случају 250 мм или 1200 мм.

Напомена Ако постоји потреба за заједничким прикључком радијатора и системом подног грејања, онда се користи двоцевни систем, али испред крова подземних вода постављен је тространи термостатски вентил који редистрибуира хладњак у зависности од његове температуре.

Монтажна правила

Све четири схема повезивања радијатора које видите у горњој слици примењују се како за системе за грејање са једном цеви тако и за две цеви - метода коју ћете користити зависи више од локације круга.

Међутим, у аутономним системима за грејање са једном цеви, предност се даје нижим или доњим страницама, али то једноставно због једноставности инсталације и више. Осим тога, висина алуминијских радијатора (или из другог метала) може утицати на ваш избор - као што смо рекли, све се своди на ергономију.

Ако изаберете грејне радијале висине од 800 мм, онда се у 99% случајева неће поставити испод прозора, јер се морате повући не само са пода, већ и из прозора, најмање 10 цм, па се такви грејачи чешће користе као топао пејзаж на зидовима.

Дакле, најчешћа висина биметалних радијатора грејања је 600 мм - тако да можете задржати растојање од пода и до прозора, иако вам ништа не спречава да користите и уређаје са висином од 400 до 500 мм.

Поред тога, ако инсталирате грејни уређај испод прозора, потребно је размотрити не само на којој висини желите да висите радијаторе, већ и да се повучете са зида тако да је најмање празнина? дубине уређаја - у супротном, пренос топлоте ће бити значајно потцењен.

И још једном желим да се вратим на висину - ако успете, покушајте да издржите 12 цм од пода, али запамтите да ако је ово растојање мање од 10 цм или више од 15 цм, онда ћете опет знатно потцијенити ефекат преноса топлоте.

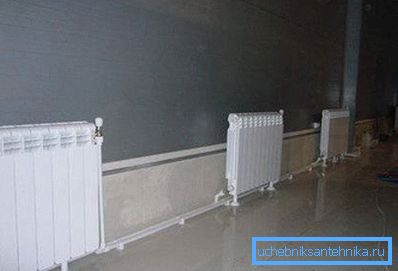

У случају када се инсталација не одвија испод прозора, на пример, уградња подова на уређају, као на врху фотографије (овде је висина радијатора за грејање 400 мм), онда треба уклонити најмање 20 цм од зида.

Закључак

У већини случајева инсталирање загревања воде сопственим рукама, сви покушавају поставити уређаје за грејање испод прозора, стога користе најчешће висину - 500-600 мм. Али то уопште не значи, морате се придржавати ових стандарда.
