Водена пумпа за грејање: присилна циркулација расхладног

Најчешће, модерни системи грејања користе посебне уређаје који омогућавају присилно циркулацију воде. Ово су водене пумпе за грејање и они су посебно релевантни ако је намијењен за пружање зграда са великом површином топлоте.

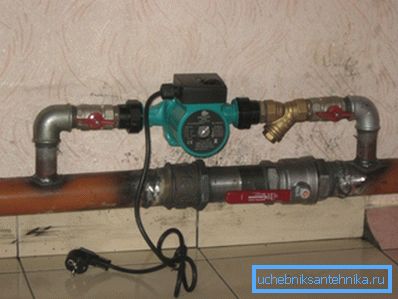

На фотографији производ у питању

Предности присилног циркулације

Покретање расхладног средства у системима грејања може се извршити на природан начин или уз помоћ додатних уређаја. У првом случају, течност циркулише због разлике у температури, ау другом - због пумпи прикључених на електричну мрежу.

Присилна метода има низ неспорних предности:

  • Не постоји потреба за строго поштовање правила за локацију цевовода.
  • Могуће је подесити температуру у појединачним просторијама током рада система.
  • У присуству уређаја за циркулацију могу се користити елементи са мањим пречником.
  • Привреда при потрошњи горива је осигурана аутоматским регулисањем.

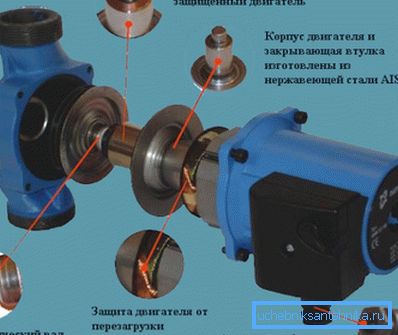

Изгледа да је уређај у растављеном стању.

Напомена! Главни недостатак је да уређај за пренос хладњака зависи од напајања. У случају нужде на водовима, систем ће престати да функционише.

Основни типови уређаја

Циркулационе пумпе за системе грејања могу значајно да варирају, тако да њихова цена може нешто да варира. Неки модели се могу разликовати од велике снаге, други - индикатори отпорности на хабање или било које друге карактеристике. Међутим, сви уређаји могу бити подељени у два типа.

Дизајн мокрих ротора

У таквим уређајима, ротациони део се налази директно у пумпаном медију. Од статорског радног кола је одвојен посебним стаклом, који је направљен од нерђајућег челика. Што се тиче ротора, може се направити не само од метала, већ и из керамике.

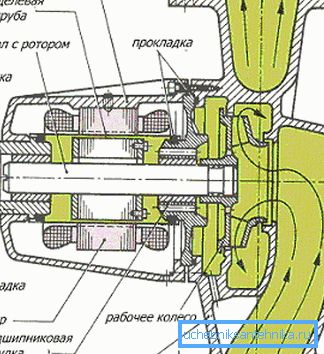

Дизајн производа са мокрим ротором.

Ефикасност овог уређаја за пумпање течности је око 50 процената, а то је обично довољно. Нови модели са ротором који су потопљени директно у расхладну течност, изграђени су уз помоћ модуларног принципа, када су блокови постављени у складу са потребним протоком и величином.

Радно коло ове врсте циркулационих пумпи комбинује предности радијалних и аксијалних механизама. Лежаји заједно са ротором и вратилом чине једну јединицу. При лансирању, такве структуре могу да произведу независно уклањање ваздуха.

Производи са сувим ротором

Ови уређаји карактеришу већа ефикасност, стога су погоднији за уградњу у системе гдје је потребно пумпати велике запремине. Инструменти мотора не долазе у додир са процесном течности. Карактеристична карактеристика је присуство посебног заптивка између мотора и пумпе.

Модел уређаја са сувим ротором.

Када се ради између клизних површина, формира се танак водени филм, јер је у систему грејања флуид под високим притиском, у поређењу са околном атмосфером. Таква мембрана омогућава заптивање када се главни делови окрећу.

Прерада се обично прави од агломерисаног угљеника, нерђајућег челика или керамике.

Ако говоримо о дизајнерским карактеристикама, онда можемо разликовати двије подврсте производа, чија ће се трошкови значајно разликовати.

  • Конзолни уређаји се израђују у облику одвојене структуре, која нема везе са телом. Радно коло и осовина мотора повезани су преко посебне спојнице.
  • Моноблокови аналоги су блок који укључује мотор и саму тијело. У овој верзији радно коло се монтира на осовину.

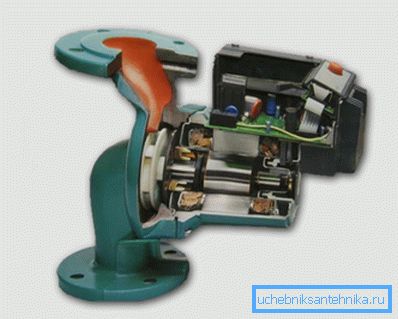

Ово је модел са ротором који није у контакту са водом.

Обрати пажњу! За коришћење производа са сувим ротором за грејање малих зграда нема смисла. Можете их инсталирати приликом стварања система грејања у великим кућицама и другим великим зградама.

Инсталација

Да бисте инсталирали уређај прилично реално својим рукама, пошто овај процес не подразумијева никакве сложене акције, мада ће вам и даље требати одређене вештине. У комплету са главним уређајем увек се испоручују заптивни прстенови и потребни делови.

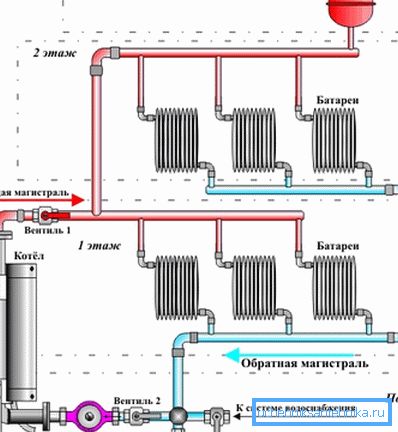

Добро место за инсталацију на шеми.

Главне одредбе

  • Место за уградњу мора бити одабрано тако да је могуће додатно инсталирати груби филтер. То ће заштитити уређај од уласка великих честица рђе и других укључивања.
  • Након рада, радно коло треба да буде хоризонтално. Ако се то занемари, циркулациона пумпа ће током рада радити или ће престати да функционише у потпуности.
  • Током инсталације, млазнице не смеју се мешати. По правилу се на тело постављају специјалне стреле, које одражавају правац кретања радног окружења.
  • Навојне спојеве морају бити заптивене посебном траком или редовном вучом. Елементи парења су нужно одвојени бртвама.
  • Инсталација пумпе и затварача се врши директно на обилазници, што је неопходно, тако да у хитним ситуацијама хладњак може проћи кроз централни цјевовод.
  • Пре започињања система, одвуците вијак на поклопцу. У том случају ваздух ће бити уклоњен из система.

Секвенца акција

Када инсталирате пумпу, морате се придржавати одређеног плана како бисте избјегли тешке ситуације. Детаљна упутства за обављање послова су наведена у наставку.

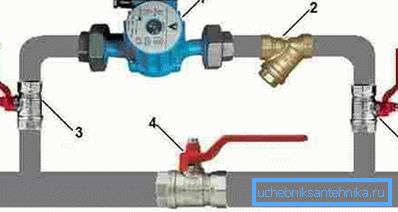

Одражава најважније тренутке.

1 - пумпа, 2 - груби филтер, 3 и 4 - преклапајући елементи.
  1. Први корак је припремити систем гријања за уградњу уређаја.. Да бисте то урадили, потпуно уклоните расхладни флуид. Пожељно је и чишћење цјевовода за грејање.
  2. Затим, сама пумпа се инсталира директно на обилазни вентил.. Када причвршћујете вратило мотора, кутију треба окренути минималним напором. На ивицама инсталираних дизалица.
  3. Затим следи убацивање удара у централни гасовод.. Током рада користи се посебна опрема или апарат за заваривање. Кран се такође инсталира на главној цеви.
  4. Монтажним радом прати прикључак на електричну мрежу.. Сви модели раде из линија са напоном од 220 волти.
  5. Након обављања главног посла, систем се тестира.. Да би то учинили, напуњен је расхладном средством. Ако нема цурења, а циркулација је нормална, онда је рад изведен квалитативно.

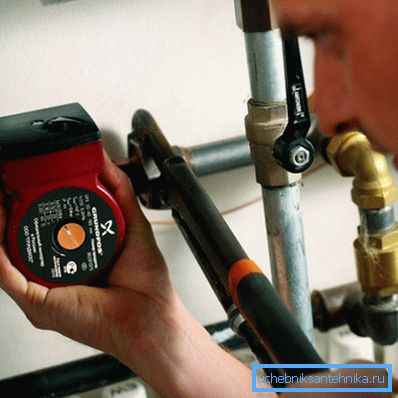

Визуелна демонстрација инсталације.

Пажња! Да не би испуштали течност из цијелог система, можете користити вентиле. Инсталиран је директно испред места где ће се уређај налазити.

Могући узроци неуспјеха

  • Неправилно постављање терминала и главног кабла доводи до озбиљних кварова.
  • Мотор се не налази хоризонтално, тако да се налази унутрашњи ваздух који онемогућава уређај.
  • Слаб уређај за филтрирање пролази чврсте честице, у вези са функционисањем производа.

Као закључак

Циркулационе пумпе за гријање воде у модерним системима грејања се сматрају практично обавезним елементима, јер се због њих врши инсталација цевовода узимајући у обзир естетска разматрања. За детаљније упознавање са уређајем препоручује се гледање предложеног видеа.
