Врсте прикључака радијатора: серијски, паралелни,

07-02-2018
Грејање

Вероватно треба одмах обратити пажњу на чињеницу да директна веза радијатора грејања подразумева три главне опције - бочно, доње и дијагонално, али неке су нијансе могуће. Осим тога, постоје и опције за контуре, који могу бити једноделни или двоцевни, такође зависи и од броја подова у згради, а може се узети у обзир и са становишта дизајна. Али више ћемо говорити о свему овоме у доњем материјалу, а такође ћемо вам показати и тему теме у овом чланку.

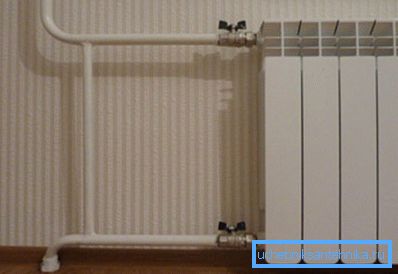

Бочни прикључак радијатора за грејање у једном цевном систему

Начини повезивања другачије

Разноликост контура

Напомена Систем грејања може бити једноделни или двоцевни. Од овога зависи ефикасност преноса топлоте уређаја, као и метода њиховог повезивања.

Дијагонални прикључак радијатора за грејање у једном цевном систему

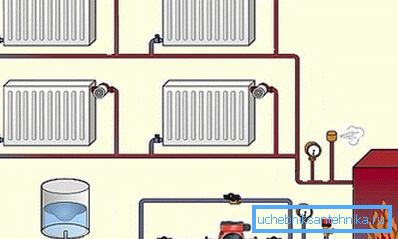

  1. Једноделни систем грејања подразумева петљану петљу из једне цеви у коју су загрејани радијатори за грејање - примјер ове инсталације је приказан у горњој слици:
    • овде хладњак, који се креће из котла, на путу, кроз цијеви мањих пречника, раздваја кроз батерије и под притиском циркулационе пумпе враћа се назад у исту цијев;
    • али након проласка кроз грејање, вода губи температуру, дакле, што више радијатора у таквом систему, хладније ће вода бити на крају;
    • у аутономним системима не препоручује се инсталирање више од 3-4 радијатора на једној петљи, како би се у сваком од њих могло одржавати приближно исту температуру;

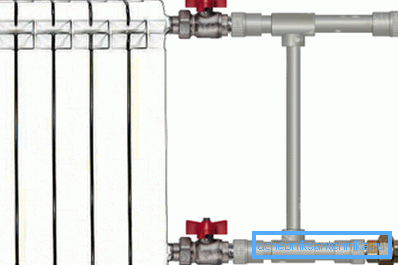

    Једноструки бајпас систем
    1. У једном цевном систему, нарочито у вишеспратним зградама, погодније је повезати уређаје с бочне стране, али како спојити грејач са бочним спојем како би се што више смањила температура у наредним батеријама? Да би то учинили, краткоспојник, који се зове "бипасс", сече између довода и повратних цеви и служи две намене:
      • Прво, неке воде пролазе кроз цев без уласка у батерију, стога, није охлађена;
      • друго, захваљујући обилазници, можете се демонтирати без одвода течности за хлађење, чак и ако круг пролази директно кроз радијатор без обилазнице;
      Принцип двоцевне контуре
      1. Двоцевно коло се може назвати много повољније - овде хладњак улази у радијатор са доводне цеви, а охлађена вода се испушта у повратну цев и враћа се у котао за ново грејање:
        • Али трошкови функционисања таквог аранжмана су нешто већи, пошто морате загрејати више воде, стога морате трошити више енергије за плаћање;
        • Али овакво коло никада не ствара проблеме и можете уградити велики број радијатора у њега, јер је могуће одржати уједначену температуру у свим;

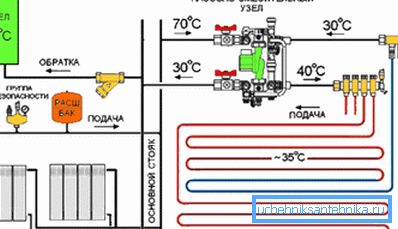

        Заједничка веза
        1. Поред тога, за двоцевни систем, инструкција омогућава повезивање споја радијатора са топлим подом, али то су два различита уређаја који захтевају циркулацију хладњака на различитим температурама.
          • Али, упркос овом очигледном неслагању, таква веза се одвија - тространи вентил који ради на дискретном систему постављен је на улазу у подно грејање, а када се колектор загреје до жељеног стања, вентил се активира и врућа вода из довода се ресетује на "повратак";
          • Принцип такве везе добро је приказан у шематски слици изнад овог става.

          Секвенцијално и паралелно

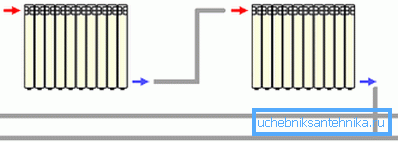

          Серијски прикључак

          Поред тога, веза може бити серијска и паралелна, тако да је серијска веза радијатора приказана у горњој слици.

          Ова ситуација се јавља и када је обилазница блокирана и вода из једног радијатора одмах прелази у другу, заобилазећи довод и повратни ток. Али уопште није неопходно да циркулација буде дијагонално преко уређаја - тако да може бити доња бочна веза ("Ленинград") или једнострана бочна веза, тачка је у томе што течност за пренос топлоте одмах излази из батерије на батерију.

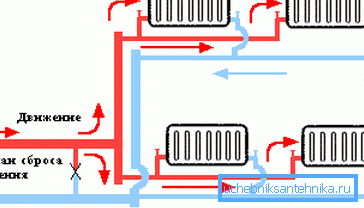

          Паралелно повезивање

          Када је прикључак радијатора за грејање паралелан, они су независни једни од других, стога ће температура воде у њима бити равномерна, како у првом тако иу последњем уређају.

          Али ово је могуће само у двоцевном систему, где количина батерија не утиче на проток расхладног средства на било који начин. Шема такве везе коју видите на врху, а може бити бочна, доња или дијагонална.

          Дијагонала, бочно и дно

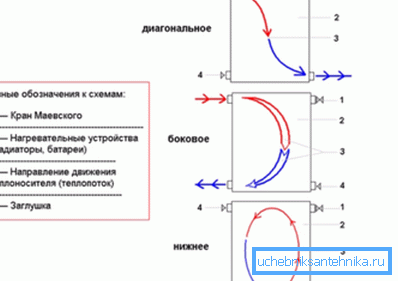

          Опције за повезивање радијатора грејања (одозго према доље): дијагонално, са стране, одоздо

          Дијагонална веза радијатора сматра се оптималном, јер хладњак у њој циркулише са највећом униформношћу, тако да када видите номиналну снагу у пратећим документима, произвођач иде од ове врсте везе када се цијела област уређаја користи једнако.

          Сматра се да овдје губитак максималне снаге не постоји и издаје се на 100%. Постоји још једна помоћна опција када можете оптимално користити цијели капацитет, али то је мало ниже.

          Уређај за грејање ради нешто лошије (само 95% номиналне снаге), ако је повезан са стране (с једне стране или са обе стране) - овдје ће грејање бити интензивније на страни снабдевања.

          Али са нижим прикључком, који се такође зове "Ленинград", номинална ефикасност је само 90%, јер је циркулација отежана високим притиском и, наравно, подручје гријања овде је најнеједначеније.

          Напомена Пре него што започнете рачунање снаге за грејаче у вашем стану или приватној кући, требало би коначно одредити начин повезивања радијатора. Само у овом случају моћи ћете да израчунате број сегмената најправилно.

          Канал за проширење као оптимизатор дистрибуције топлоте

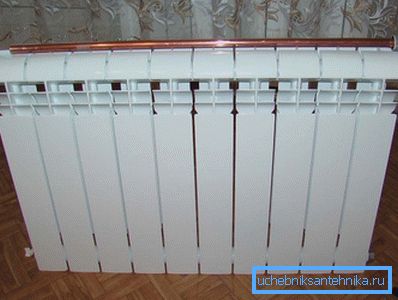

          Проширени канал, како решити проблеме

          Није увек могуће прикључити батерије дијагонално у аутономан или централизован систем грејања како би се обезбедила максимална (100%) излазна снага, а постоје разни разлози за то - постоје и техничке могућности и карактеристике унутрашњости или једноставно људски фактор - да ли сте изгубили у виду или не знала.

          Када нема много секција, у сваком случају, не више од 8-10 комада или још мање, онда падови температуре у укупној површини радијатора нису приметни, а ако су приметни, онда не много. Али, ако је број секција повећан, а таква потреба се јавља врло често, онда падови температуре на различитим крајевима истог уређаја могу да достигну 10 ° Ц и још више.

          Наравно, можете се поново повезати, то јест, повезати уређај дијагонално и у том случају ће расхладна течност бити равномерно распоређена на целом подручју, али то није увијек могуће захваљујући истим техничким увјетима или унутрашњим карактеристикама.

          У таквим ситуацијама постоји врста панацеа - то је продужетак канала, који је из неког разлога, из неког разлога, веома тешко наћи у нашим продавницама које продају санитарије, али се то може урадити независно.

          Грејање бакарне цеви пре лемљења

          Да бисте то урадили, биће вам потребна бакарна цев са спољним пречником од 18 мм и дебљином зида од најмање 1 мм, као и бакарна спојница за лемљење (адаптер за монтажу) са спољним пречником од 19,5 мм.

          Дужина цеви се израчунава узимајући у обзир број секција, тако да њен крај треба да стигне до спојнице последњег и претпоследног дела - у неким случајевима продужни кабл се прави на средину радијатора, али можете у сваком тренутку да исечете цев. Нећемо описивати процес лемљења у свим детаљима, само рецимо да флукс не би требало да стигне унутар цеви, односно не би требало пуно тога, јер може се формирати замрзнути кап и вода током циркулације ће направити буку.

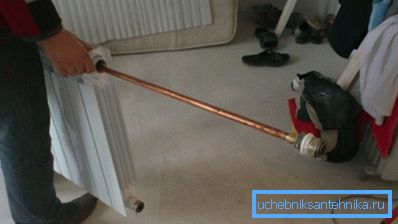

          На слици: уградња продужетка канала

          Проводник канала је инсталиран у горњем делу радијатора, али је боље, наравно, да га користите заједно са термичком главом, помоћу које можете подесити потребну температуру. Али дистрибуција расхладног средства у области батерије сада ће бити равномерна.

          Закључак

          Такође можете повезати радијаторе својим рукама, ако, наравно, имате потребне алате за ово. Али, ако сте почетник у овом послу, не заборавите да је ово сасвим одговорно - цурење система током грејне сезоне није само непријатан феномен, али, рецимо, необично. Стога, ако се не ослањате на своју снагу, онда је боље позвати специјалисте.
