Затворени и отворени системи грејања: карактеристике

Ако вам не треба повезати довод топле воде, онда вам вероватно неће бити брига какав систем грејања имате - отворен или затворен (осим академског интереса). Међутим, отворени поглед је најједноставнији и независан.

Циркулација расхладног средства овде се може одвијати на природан начин, у складу са законима термодинамике, због повећаног притиска на излазу из котла, али може бити присиљена. Хајде да погледамо њихове разлике, позитивне и негативне стране, а поред тога ћемо вам показати тематски видео снимак.

Одличне карактеристике

Отворени систем

Напомена Отворени систем грејања подразумева експанзиони резервоар који није херметички затворен. Као последица тога, вода се испарава и додаје се из вањских извора (бунара или централизованих система водоснабдијевања) у систем гријања.

Генерално, у отвореним системима, циркулација се не користи, дакле, његов рад неће зависити од спољних извора енергије - далековода или дизел (царбуретед) електричне агрегату. Ипак, ни на који начин забрањује инструкцију да уградите циркулацију пумпа за повратном воду из котла, који је приближно половина побољша котла ефикасност угаљ, пећ или огњиште са воденог омотача.

Међутим, врло важна разлика таквог система је у томе што може функционисати самостално без струје или природног гаса и може се инсталирати у подручја која су потпуно одсечена од свих комуникација.

С обзиром на чињеницу да би вода у отвореном систему циркулише довољно полако (Цлассицал варијанта - без пумпу), цев за загревање је одабран са већим пречником, не мање од 40 мм, јер је неопходно да се омогући њихово постепено загревање да бисте избегли оштећења.

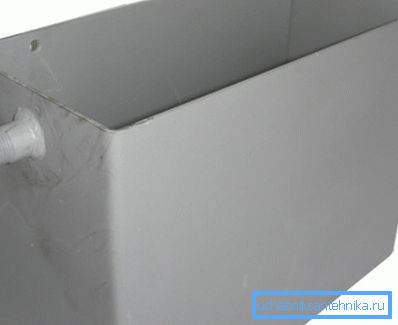

Поред тога, експанзиони резервоар од челика или пластике треба у сваком случају бити постављен изнад грејног круга како би се осигурало да се систем напуни водом из овог резервоара.

У таквим Цирцуитс нагиба хоризонталне цеви је обавезно - то се ради за нормалну циркулацију расхладног средства могуће. Према прорачунима, склоност би требало да буде 0,01% од тачке хране носача топлоте у котлу, али ово је прилично компликован за израчунавање - инсталација је много лакше у складу са нагибом од 8,10 мм по метру, а ви ћете обезбедити одговарајућу циркулацију за овај систем.

Предности и мане отвореног система

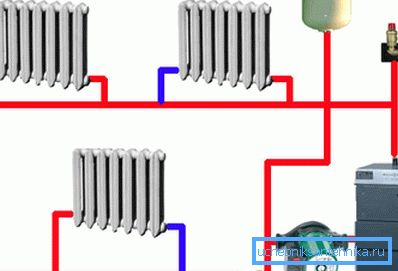

• Основна предност система отвореног грејања може назвати своју апсолутну независност од спољних извора напајања, односно може да функционише и са њима (повезивање циркулационе пумпе), или без њих, када се не активира циркулацију пумпе. То јест, када желите да започнете присилну циркулацију, онда искључите вентил који се налази између обилазнице (погледајте слику изнад), тока воде и помера се кроз помоћну пумпу. Када нема струје, овај вентил се отвара, али је блокиран у потезу, испред пумпе, а расхладна течност наставља да циркулише природно.
• Лако је повезати такав систем са бојлером, јер овде није потребно специјално знање, на пример, као код инсталирања електричне или гасне јединице. Овде се чак и шпорет са спремником за грејање може користити као котао.
• Овде гориво може послужити не само за угаљ и огрев, већ и за различите органске отпаде у сувом облику, које могу бити у домаћинству.
• Главни недостатак отвореног система је потреба за одводњавањем воде када се котао мора присилити да заустави, а загревање круга које је доста споро, иако једнако, загрева се.
• Антифриз се не може користити за расхладно средство, штавише, стално је неопходно пратити ниво течности у експанзионој посуди, ниску ефикасност.
• Велика опасност се ствара када се заглави ваздушног саобраћаја формирају - изузетно је тешко протјерати зрак из кола на природан начин - за ово морате стварати вештачки притисак. Ово се врши пумпањем воде у систем.

Затворени систем

Напомена Главна разлика затвореног типа система грејања је стезност свих његових компонената, а испарење воде је потпуно одсутно. Циркулација расхладног средства у затвореним круговима је могућа само као присилна (циркулациона пумпа). Цијели систем се састоји од гријача, цеви, радијатора (подно грејање) и експанзионог резервоара.

У оним случајевима када је притисак расхладног средства у колу пење изнад нормале, у својству резервоара проширење покренуо вентил и вишак течност падне, стабилизујући тако укупан притисак.

Када температура воде пада, притисак пада, али циркулациона пумпа враћа недостатак, аутоматски пумпајући потребну количину воде како би постигла жељену вредност. Опћенито, опрема за гориво овде врши функцију одзрачивања.

Веома важан и основни чвор за деаерацију је експанзиони резервоар, који се састоји од две половине (то се може видјети у горњој слици), ваљане уз ивице једне од других. Унутар овог резервоара је мембрана или дијафрагма, која је израђена од гуме отпорне на топлоту.

Цапацитанце садржи одређену запремину гаса, обично - азот (уколико се пумпа произвођач), али може да буде и конвенционални ваздух који ће акумулирати тамо, ако је потребно.

Унутар резервоар мембране је подељен у две преграде - један од њих је азот или ваздух, ау другој - вишак расхладне течности, која се истискује под притиском до сигурносног вентила, где су два медија нису у међусобном контакту. Када течност хлади, његов притисак у резервоару капи, и гас из друге одељка кроз гуменом мембраном га гура назад.

Предности и мане затвореног система грејања

• Предности затворених система грејања укључују прилично погодну инсталацију (спремник се може инсталирати било где изнад и испод круга), као и одсуство потребе за сталним надзором нивоа воде.
• Да би се такав систем заштитио од одмрзавања, могуће је користити антифриз. Собна температура може се регулисати повећањем или смањењем запремине течности у кругу грејања, док се притисак може самостално прилагодити.
• Додатни извор гријања може се прикључити на систем, то јест, резервни бојлер, као и такви котлови могу радити истовремено.
• Због одсуства природног испаравања, нема потребе за храњењем од вањског извора (добро или централизирано водоснабдијевање).
• Али постоје бројни недостаци, на пример, непрекидан рад котла, директно зависи од струје за рад циркулационе пумпе, поред тога, гријачи имају високу цијену.
• Поред тога, можда постоји проблем са пласманом експанзионог суда - је напуњен расхладном течношћу до 30-60%, док најмањи проценат пада у великим контејнерима, чија се запремина може имати неколико хиљада литара. Али, у аутономним кола такав проблем није релевантно.

Закључак

Сваки од горе наведених система, увек, са одређеним вјештинама, можете поставити своје руке. Али, како у једном, тако иу другом случају, веома је важно правилно одредити снагу котла, што ће бити довољно за одређену површину просторије.
