Каква је нагиба канализационе цеви

Приликом поправке стана, изградње сопствене куће, нови инжењерски системи се замењују или постављају, укључујући и канализацијске системе. Једноставан, на први поглед, задатак са погрешним приступом може ометати функционисање система за одвођење отпадних вода. Многи поправљачи и власници кућа не знају шта би требало нагиб канализационих цеви бити у стану и приватној кући, и саставити га на основу сопствене интуиције. У овом чланку ћемо говорити о углу нагиба канализације према СНИП-у.

Избегавајте грешке

Врло је важно утврдити тачан нагиб канализационих цијеви тако да сви одводи и отпад гравитацији дођу до мјеста њиховог одлагања. Недовољно повећање нивоа уласка у систем у поређењу са излазом може довести до кашњења чврстих и тешких компоненти у цеви.

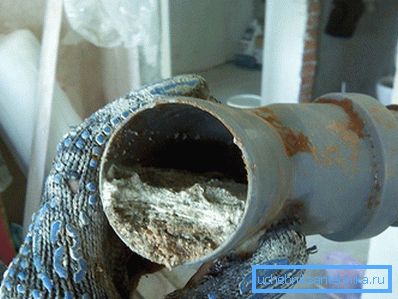

Депозити масти на зидовима доприносе загушењу. Ако су цеви снажно нагнуте, течна фракција ће оставити превише брзо, остављајући тешке честице на дну цијеви. Као резултат постепене акумулације, појавит ће се блокада. Поред тога, брз проток течности ствара надпритисак, што ће довести до појаве ваздушног таласа са ослобађањем непријатног мириса. Сечењима канализационе мреже се препоручује да буду једноставни, ово је важно, јер на мјестима гдје се налазе углови, често се јавља загушење.

Параметри и захтјеви за дренажном мрежом унутар и изван просторија се разликују. Управљају их одговарајућим прописима - грађевинским прописима.

Једноставни начини израчунавања угла

У наредним одељцима овог чланка су све формуле и вредности за ригорозне прорачуна. Они ће бити потребно у случајевима у којима је планирана изградња индустријског или ово, онда проверите где ће надлежне службе за пуштање бити спроведена. Код куће довољно је запамтити неколико једноставних правила. За канализациони пречника цеви од 110 мм по метру требало би да буде пристрасност од 2 цм, а за цеви од 50 мм, -. 3 цм по 1 м Шта ови бројеви значе? То значи да ако до централне осе цеви да држи линију и измерите растојање од ње на површини, у почетку ће бити 2 или 3 цм дужа од краја.

Да би се узеле у обзир ове нијансе, постоји неколико решења:

• Зид или други вертикална површина помоћу либеле привлачи праволинијски дужине 1 м. Од једног од ивица сегмента касни се од 2 или 3 цм. Дакле, ова тачка је спојен на други крај извученог по ред. Нова линија и одговара потребном нагибу. Да ставља ниво означавања се врши на локацији на којој је одбацио мехур. На означеној етикети биће могуће обезбедити потребни угао.

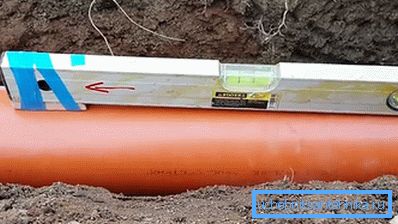

• Можете ићи на други начин. Да бисте то урадили, потребан вам је ниво мерача. Узмемо мали део плоче и причврстимо га одоздо до краја алата помоћу траке или траке. То треба учинити тако да је шипка дебела 2 или 3 цм, све зависи од положаја цеви. Следећи ниво се примењује на цев. Дио без облоге треба да буде испружен са стране цеви, која би требала бити већа у равни. Сада се цев подиже док балон не заустави тачно на средини.
• Ако вам дозвољава дужина одсека цеви, можете користити водомер. Две бучке су обично означене скалом. Иницијално цев је изложен тако да се вредност на етикетама су исте када је ниво смири на једном крају цеви се подиже, тако да се вода прошло 2 или 3 цм. Ако је ниво 50 цм дужине, дебљина бар се преполовљена.
• У присуству ласерског нивоа, можете пројектовати линију и одбацити је до жељене вредности. Фокусирајући се на њега, можете обезбедити неопходну пристрасност.
• У случају када се цев угради у олуку, нацртана је линија, као иу случају ознаке нивоа. Повучен је на жељену дужину и направљена је пауза.

Обично је довољно да се први сегмент подеси дужином од једног метра, све остало се постављају са првим сегментом. Ако изаберете угао за цев од 2 м, тада вредност нагиба треба удвостручити.

Прописи за канализацију

При пројектовању канализацију унутар стану (кући) морате складу са захтевима утврђеним у ставу 8.3.2 на број СП 30.13330.2012 "кућно водоснабдевање и канализацију објеката. Ажурирана верзија СНиП 2.04.01-85 * ".

Израчунавање канализационих цевовода без притиска врши се из услова минималне брзине протока од 0,7 м / с и пуњења цевовода са 0,3. Израчун мора задовољити услов:

где:

• К = 0,5 - за цевоводе који користе цеви од полимерних материјала;
• К = 0,6 - за цевоводе других материјала;
• В брзина флуида м / с;
• д је пречник цевовода мм;
• х-пуњење цеви (висина нивоа течности у цеви), мм;

Треба напоменути да у складу са нормативним актима 2013. године смислу падини цевовода, који су успостављени у снип 2.04.01.85 *. Да би научити како да буде пристрасности канализационој цеви у стану, јер је немогуће да се изврши брзину обрачуна због недовољних количина протока отпадних вода се врши обрачун минималне нагиба цевовода у зависности од пречнику 1 / Д.

где: Д је спољашњи пречник цевовода у мм.

Правила калкулације

У подручјима у којима није могуће утврдити брзину кретања отпадних вода, мора се задовољити стање слободног протока течних отпадних вода кроз цјевоводе. Нагиб унутрашњег канализационог система израчунава се у зависности од пречника цевовода 1 / Д.

Цеви пречника 40-50 мм треба поставити са минималним нагибом од 0,02, а пречником 85 и 110 мм - са нагибом од 0,01.

Као што је претходно постојеће СНИП 2.04.01.85, биас вредности су подешене за цеви 40-50 мм у пречнику - 0,03, а за пречника 85 и 110 - 0.02.

Минимални нагиб канализационих цеви у заједничком подухвату који се рачуна за унутрашње канализацијске системе је мањи од утврђеног нагиба цјевовода за СНиП.

Према новом заједничком улагању, нема ограничења на максималном нагибу цјевовода, иако је такав захтев наведен у СНиП-у. Нагиб не би требало да прелази вредност 0,15 (са изузетком гране од инструмента дужине до 1,5 м).

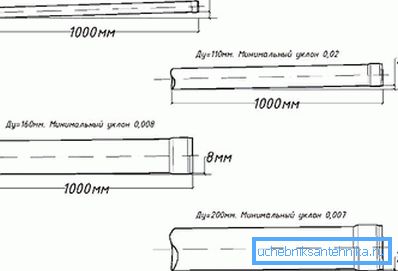

Јединице нагиба цеви за канализацију наведене су у мм. Нагиб од 0,02 значи да се цевовод спушта за 20 мм у дужини од 1000 мм. Познавање овог односа, могуће је израчунати минимално вертикално померање за цевовод било које дужине.

Стручњаци не мјере угао нагиба канализације у степенима, мада је ово мјерење познато и разумљиво за многе. Мерење померања цеви у вертикалној равни даје тачнији резултат него што одређује угао у степенима. Минимална грешка ће довести до неравнотеже целокупног канализационог система, доћи ће до загушења, загушивања и сталног чишћења цијеви.

Стандарди за вањску канализацију

Нагиб цјевовода за спољну канализацију се разликује од минималног нагиба унутрашњег система за одводњавање. Услови за спољну канализацију утврђени Правилником СП 32.13330.2012 "Канализација. Спољашње мреже и објекти. Ажурирано издање СНиП 2.04.03-85 "

За ефикасно функционисање канализационог система, брзина кретања отпадних вода се одређује и на нивоу пуњења цеви. Минимални нагиб канализационе мреже је одређен из услова минималног протицања отпадних вода. Брзина нагиба зависи од пречника цеви. За цеви треба водити минимални тлак цјевовода за све канализацијске системе:

• пречника 150 мм - 0,8 цм по метру;
• пречник 200 мм - 0,7 цм по метру.

Услови за канализацију на копну може да варира, међутим, за одређени делови мреже могу се предузети предрасуде дијаметар цијеви: 200 мм - 0,5 цм по метру; 150 мм - 0,7 цм по метру.

Уз све информације, можете направити висококвалитетну инсталацију. У будућности то ће значајно олакшати одржавање цијелог система.
