Канализација и водовод: како дизајнирати и инсталирати

14-06-2018
Канализација

Ниједан стан не може обезбедити потребан ниво удобности без присуства модерних инжењерских мрежа у њему. А ако су апартмани често већ опремљени потребним системима, онда у приватној кући ово питање решава свака особа. За инсталацију система за водоснабдевање и канализацију потребна је посебна пажња, јер здравствени статус становника директно зависи од ових система.

Без воде и канализације нема цивилизације

Сорте водовода и санитарних система

Систем водоснабдевања је специјално дизајниран и дизајниран систем, чија је главна намена да обезбиједи континуирано снабдевање водом различитим потрошачима у стамбеној или административној згради. Једноставно речено, то је цевовод са различитим додатним елементима (пумпе, филтери, резервоари и тако даље) који испоручују воду од потребног квалитета од тачке за унос воде до купатила и кухиње (погледати и чланак Локална канализација: начини његовог успјешног примјене).

Што се тиче канализације, његов задатак је супротан. Потребно је за уклањање отпадних вода, њихово акумулирање у посебним резервоарима и, у неким случајевима, третман.

Постоје посебна правила и прописи за технички рад водовода и санитарије. Карактеристике ових инжењерских мрежа морају у потпуности бити у складу са њима.

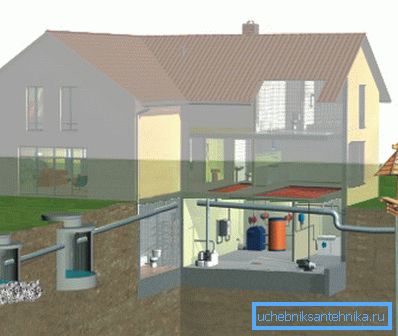

Најчешће коришћене аутономне инжењерске мреже

Снабдевање водом и канализација према СНиП-у су два главна типа:

  • централизован - водоснабдијевање и одвођење отпадних вода врши се користећи постојеће мреже насеља;
  • аутономно - уношење воде и одлагање отпада врши се помоћу индивидуално инсталиране опреме.

Прва опција је пожељна пре свега зато што ће трошкови дизајнирања и инсталирања свих система бити много мањи него код изградње сопствених мрежа. У овом случају, инсталација водовода и канализације ће се састојати само у полагању унутрашњих цевовода и њиховој повезаности са градским комуникацијама.

Све ово је лако са својим рукама. Потребно је само добити одговарајућу дозволу комуналних услуга.

Али далеко од свих села и градова постоји централизована канализација и водоводна мрежа. Због тога морамо дизајнирати и изградити сопствене системе, узимати воду из бунара или бунара и филтрирати канализацију користећи септичку тачку или биолошку постројење за третман.

Слика додатне опреме потребне за постављање водовода

Правила рада водоводних и канализационих мрежа омогућавају њихову подјелу у двије велике групе.

Критеријум класификације је начин транспорта течности:

  1. Слободно проток У овом случају вода пролази кроз цеви под дејством гравитације. Сви елементи морају бити под одређеним углом.
  2. Притисак глава Користи се када нема могућности за пројектовање и изградњу система слободног протока (на примјер, у подручјима са тешким тереном). У овом случају, неопходно је користити пумпе који пумпају воду.

Обрати пажњу! Систем притиска може да ради само у присуству електричне енергије. Због тога треба водити рачуна да непрекидно функционишу ову мрежу. Можда ћете морати да купите и инсталирате електрични генератор који обезбеђује смештај за електричну енергију током несрећа.

Дизајн водовода и канализације

Ова фаза рада је скоро важнија од саме изградње. Најбоље је тражити помоћ у специјалним организацијама или специјалистима са одговарајућим вјештинама и квалификацијама.

Овај посао можете предузети само ако планирате изградити једноставну шему за сервисирање куће. У супротном, можда ћете се суочити са многим проблемима који ће се требати потрошити у великом броју времена и новца. Понекад вам је потребан да покренете цео процес чистим листом.

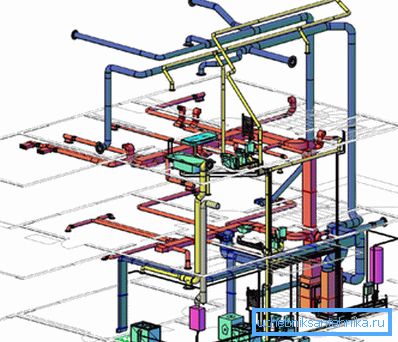

Тешко је самостално пројектовати водовод и канализацију.

Прво морате одлучити о броју и локацији тачака за довод воде из водовода. Најједноставније је када се кухиња и купатило налазе у суседним просторијама. У овом случају, можете користити један канал за канализацију.

Још компликованији случај је двоспратна или троспратна кућа, од којих свака има и тоалет или купатило. Биће неопходно користити неколико стубова, а можда и исте кумулативне бунаре или септичке јаме.

Поред тога, потребно је извршити и друге прорачуне:

  • изаберите извор водозахвата - то може бити бунар, индивидуални бунар или само отворени резервоар (језеро, ријека);
  • да се утврди ниво подземних вода - могу бити потребни радови на геолошким истраживањима земљишта (такође ће помоћи постојећи инжењеринг и тополошки цртеж земљишта);
  • одређује потребу за питком водом - израчунава се даном и зависи од броја људи (то је потребно да би се одабрала опрема потребног капацитета);
  • изаберите врсту постројења за пречишћавање отпадних вода или резервоара који ће бити инсталиран на локацији.

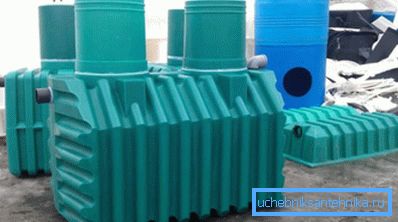

Спремни септичке јаме

Савјет! Као последње средство, препоручљиво је купити готове структуре продате у продавницама готових производа. Доступни су пластични спремници за складиштење, готових септичких јама и постројења за биолошки третман.

Инсталација инжењерских мрежа

Изградња водовода и канализације на локацији може се покренути тек након стварања пројекта.

Требало би да садржи:

  • инсталационе локације различитих елемената, обликованих делова и фитинга;
  • димензије одређених елемената.

Да бисте олакшали читање развијене документације, користите конвенционалне симболе водовода и санитарије. Затим за рад неће бити потребна додатна упутства.

У супротном, постоји опасност од употребе цијеви мањих пречника, других запорних вентила и тако даље. И погрешна дистанца између водоснабдевања и канализације може чак довести до загађења воде у бунару или бунару.

Израда унутрашњих цевовода

Изградња водовода и канализације унутар куће почиње након изградње структуре рама, као и уређења крова.

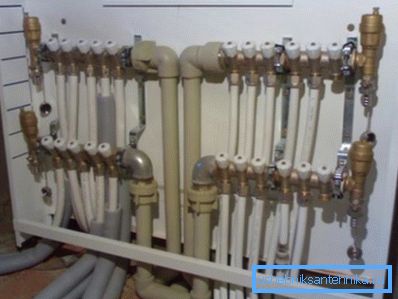

Чвор унутрашњег система водоснабдевања приватне куће

Навешћемо главне нијансе овог процеса:

  • пречник кориштених водоводних цеви израчунава се на основу броја тачака за довод воде у кући;
  • Прије уласка у цевовод у кућу, препоручљиво је уградити одјелни вентил, затим књиговодствену опрему, а тек након тога - кућни кран;
  • у подруму уграђени су сви главни елементи водоводних и дренажних система (пумпе, филтери, бројила, запорни вентили итд.);
  • Препоручљиво је осигурати инсталацију три пумпе: прва два обезбеђују воду са минималним и максималним оптерећењем, трећа - у ванредним ситуацијама;
  • не заборавите да посматрате нагиб цеви предвидјеног у пројекту;
  • растојање цевовода за питку воду из канализације и других цевовода (гас, грејање) мора бити најмање 1,5 метра.

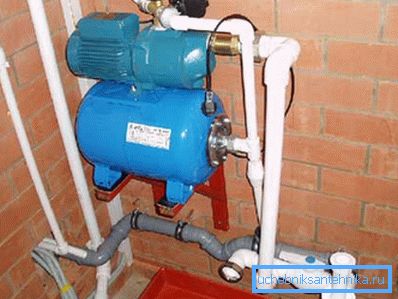

Присуство неколико пумпи омогућиће рационалније коришћење водовода.

Савјет! Чак и ако узимате воду из бунара или бунара, препоручује се да не занемарујете инсталацију опреме за мерење воде. Тако ће бити лакше узети у обзир трошкове у природном и монетарном смислу. Поред тога, може се користити, на пример, за израчунавање количине воде потребне за попуњавање базена, вештачког језера и тако даље.

Заптивање спољашњег система

Што се тиче инжењерских мрежа, постављених на отвореном, овде морате обратити пажњу на такве тренутке:

  1. Дубина цеви за полагање цеви мора превазилазити растојање земљине током зиме. Ово ће спречити замрзавање воде и рушење цјевовода.
  2. Приликом преласка водоснабдевања и канализације, растојање између цеви треба да буде висине више од 40 цм. Поред тога, за ову локацију треба бити опремљен посебан челични оквир, који штити цијеви на удаљености од 5 до 10 метара (у зависности од природе тла).
  3. Прелазни цевоводи треба вршити само под правим углом.
  4. Растојање између паралелних асфалтних цевовода мора бити најмање 1,5 метра.

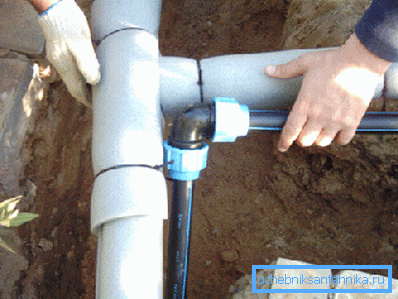

Инсталација мрежа на улици такође има своје карактеристике.

Закључак

Запамтите да не само време трајања њиховог рада и одсуство несрећа зависе од тачног поштовања свих захтева приликом постављања инжењерских мрежа у приватну кућу (погледајте чланак Аутономна канализација у приватној кући: избор најбољих опција).

Више детаља о развоју и пројектовању мрежа за водоснабдевање и отпадне воде можете пронаћи на видео снимку у овом чланку.
