Олујни канализацијски систем

01-06-2018

Канализација

Систем одводњавања је организован са циљем да се посматрају повољни услови живота и функционисање домаћинстава. Обезбеђује инжењерску заштиту територије од поплаве површинским одводним водама, а такође је и мјера предострожности против поплава подземних вода. Олуја канализациони систем је мрежа уличица за олују, плочице, цеви, бунари у којима се сакупља и транспортује кишница и топљена вода. Инсталација олује је скупа. Ово је дуготрајан процес, али сакупљена олуја с властитим рукама помоћи ће уштеди трошкова.

Врсте површинске дренаже

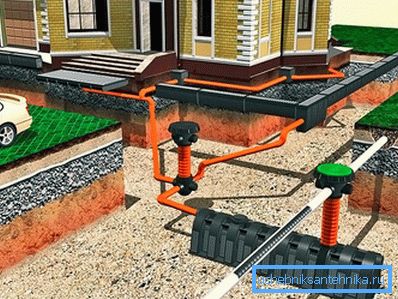

Тренутно се користе две врсте системе олујних канализација које се међусобно допуњују:

Линеарна дренажа - користи се за сакупљање растопа и кишнице са великог подручја.
Одводњавање - користи се за локално прикупљање површинских вода.

Линеарни дренажни носачи сакупљају и транспортују воду са великих површина, точковне - врше функцију локалног прикупљања воде (у случају да вертикални распоред објекта не дозвољава воду да се преусмери помоћу тацних) или инспекцијског бунара. Такође се користи чучена дренажа за сакупљање кишнице од одводних цеви.

Системи за одводњавање олује су израђени од пластике, бетона, полимер бетона и армираног бетона. Свака врста лежишта је дизајнирана за одређену класу оптерећења. У приватној изградњи постоје три категорије оптерећења:

А15 пешачке области, бициклистичке стазе, дворишта.
Б125 гараже и паркинг за аутомобиле.
С250 тротоари, гараже.

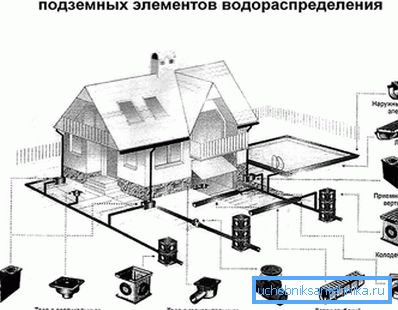

Израчунавање и дизајн

Пре него што направите олују, морате направити све хидрауличке прорачуне, планове и профиле. Хидраулички прорачун површинског одводњавања врши се на основу захтјева СНиП, узимајући у обзир геоклиматске и геометријске карактеристике сливног подручја, чији резултати одређују потребни попречни пресек дренажне ладице, број тачака испуштања и пречник дренажне цијеви.

Да би се направиле хидрауличке калкулације, потребни су следећи почетни подаци:

интензитет падавина на локацији инсталације олује;
врста површине (травњак, поплочавање, итд.) и његову површину;
нагиб терена;
кровни простор куће и економске структуре.

Са овим подацима можете израчунати количину воде коју желите да узмете, користећи поједностављену формулу:

К = к₂₀* Ф * З, - где

к₂₀ - интензитет кише, л / с по 1 ха, у трајању од 20 минута, узима се по СНиП-у;
Ф је површина од које се прикупљају површинске воде, ха;
З је просечна вредност покривености.

За приватну конструкцију довољно је радити са неколико З вредности:

травњаци, тло - 0,35;
макадам без везива - 0.4;
бетон - 0.85;
асфалт бетонски коловоз - 0,95;
кров куће - 1.

Количина воде се израчунава за сваки одсечак који служи једним улазом, одвојено. Капацитет дренажних лежишта зависи од угла нагиба, врсте и величине лежишта - ови подаци обезбеђује произвођач.

На плану означите локације подова, тачка улаза, контролних бунара и тачака испуштања. Обавезни елемент планова, ако профил није изграђен, је присуство ознака које означавају падине у одељцима и, сходно томе, кретање воде. У случају сложеног система за одводњавање, потребно је да направите профил са ознаком ознака доњих граница дасака, бунара и цеви за одвод.

Могућности инсталације

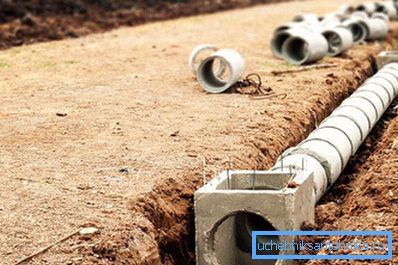

У складу са планом, припремају се ровови за уградњу пладња и полагање цјевовода. Да бисте инсталирали канализацију од олује, биће вам потребни следећи алати:

ниво;
чекић за плочице;
цорд;
лопата;
мерење траке;
Бугарски

Корд означава линијски ниво, под којим ће бити изложена линија пладњих. Ширина рова је једнака ширини лежишта плус толеранцији од 10 цм са сваке стране лежишта, а дубина је једнака висини лежишта плус 10 цм. Кабл се спусти тик испод завршне облоге. Уградња одводњавања од тачке пражњења. Ладице су уграђене у ров на бетонском подметачу са обавезним цементирањем. Ако је потребно, лежиште се изравнава чекићем за плочицу, лагано додирујући ивице са контролом нивоа. Дебљина зидова бетонског кавеза зависи од тога која је класа оптерећења претпостављена. За оптерећења класа А15 и Б125, дебљина бетонске основе мора бити 15 цм, дебљина бетона око зидова је 10 цм, за класе оптерећења Ц250 дебљина зидова бетонског кућишта је 15 цм.

Приликом постављања пластичних плочица, бетон може деформирати своје зидове. Да би се ово спречило, монтирају се и плоче са роштиљем. Да се решетке не могу прљавштити са раствором, могу се завијати пластичном омотом.

Да би вода слободно пролазила у систем, а точкови аутомобила нису уништили зидове пладња, решетка треба поставити испод површине површине за 3-5 мм.

Лежишта су спојена на зглоб користећи систем "трн-гроове". Да би се повећао век трајања туш кабла, сви спојеви у плочама су заптивни, а на последњем лежишту је уграђен утикач. У случају повезивања лежишта под углом, морају се одрезати и спојити под углом од 45 °, а исто треба урадити и са мрежама. По правилу, млинац се може исећи, али дијамантски точак се користи за полимерне песке и бетонске посуде. Када пијете, покушајте да зграбите обе стране лежишта.

Приликом монтирања лежишта, неопходно је обезбедити термовелл између роштиља и површине са обе стране, који је напуњен са заптивним материјалом.

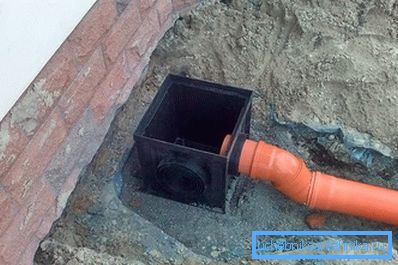

Подови су повезани са канализационим системом олуја кроз пужни замак користећи ПВЦ утичнице пречника 110-150 мм. За ово је боље користити кривине под углом од 45 °. Смеће се не може инсталирати, ако нема опасности од оштећења у олује. У овом случају, за повезивање са системом, користе се тацне са вертикалном граничном капом или поклопцем са рупом за повезивање цјевовода.

Боље је продубити доводну цев из траи-а или песковног замка под ознаком замрзавања тла, а топли ваздух из система неће дозволити да вода у песковском замку замрзне, што ће омогућити да систем ради исправно већ годинама.

Брзина кретања олујне воде треба да буде од 0,4 до 0,6 м / с са минималним нагибом на дну. Захваљујући томе, систем за одводњавање неће бити затегнут. У недостатку природног нагиба површине, потребно је да користите каскаду тацних или пладњих са нагибом који ће створити разлику висине и обезбедити потребну брзину протока.

Минимални пречник цевовода за олују је 110 мм, нагиб цјевовода мора бити најмање 0,01 или 1 цм / м, за цев од 150 мм минимални нагиб је 0,008.

Прикључивање точкова или пужева на колектору за транспорт треба да се врши преко косих чворишта или контролних бунара.

Током рада, плоче треба периодично очистити од оштећења, док уклањају решетку, као и извођење ископа и чишћења филтера од пужне замке и одвода тачке.
