Тросмерни мешани вентил је уобичајени тип затварача и управљачких вентила који се користе у хидрауличким и пнеуматским системима за решавање великог броја проблема. У системима за грејање и топлу воду, ова врста арматуре је неопходна и користи се прилично широко. Причаћемо о дизајну и намени мешалног вентила.

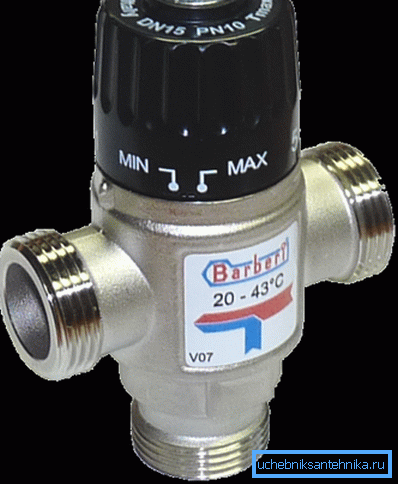

На слици је приказан термостатски миксер.

Троделни вентил

Сврха

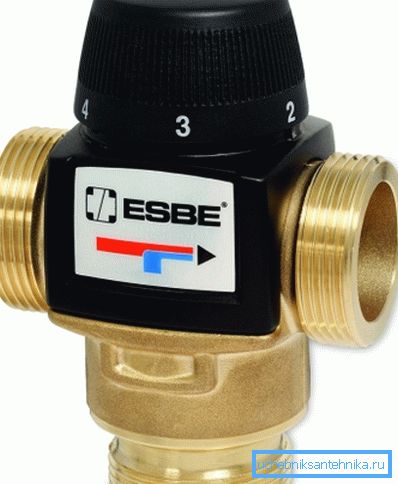

Примјер квалитетног производа са термостатском главом.

Мијешајући вентили се користе прилично широко, јер вам омогућавају да ријешите многе проблеме, ау већини од њих нема алтернативе за овај тип вентила. Уређај има облик заједничког чипка, то јест, има два улаза и један излаз.

Ако шаљемо водене токове различитим температурама (хладним и топлим) у улази, онда ћемо моћи да добијемо следеће опције на утичници:

  1. Хладна вода тече слободно од довода (А) до излаза (АБ), топла вода не улази у излаз;
  2. Хладна и врућа вода истовремено стижу до излаза (АБ), док су њихови токови помешани, а вода има просјечну температуру;
  3. Хладна вода је блокирана и само висока температура (Б) улази у излаз (АБ).

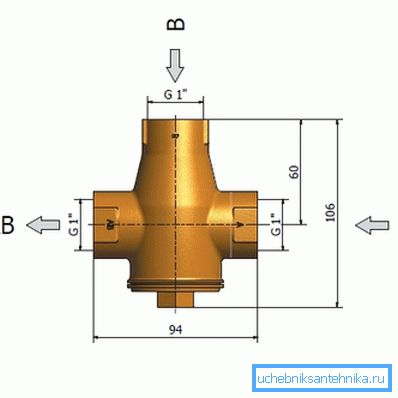

Схема са ознакама увода.

Понекад постоји и четврта позиција - када су оба канала затворена и вода не улази у излаз. У том случају, уређај се исправније назива четворосмерни вентил.

Ако спојимо феед на излаз, добићемо следеће резултате:

  1. Пото се помера са излаза (АБ) на улаз (А) и не улази на улаз (Б);
  2. Из излазне цеви (АВ) вода улива у улаз (Б) и не улази у улаз (А);
  3. Ток је подијељен на оба канала.

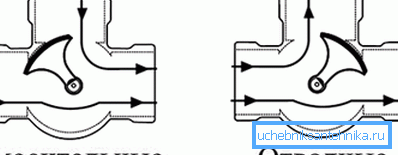

Главне функције миксера.

Обрати пажњу! Видимо да је уређај способан за мешање два тока, отварање тока једног канала и закључавање протока другог, дељење тока на различите канале и претварање тока у други канал.

Ове карактеристике се широко користе. У системима за грејање и грејање, у највећем броју случајева, уграђени су мешани вентили за дом хладне воде или воде од повратне цеви до врућег расхладног средства како би се постигла потребна температура довода.

На пример, систем подног грејања. Познато је да за контуре загрејаног пода температура носача топлоте мора бити у границама од 40 - 50 ° Ц, међутим, котао производи топлотни носач загрејан на 90 - 95 ° С.

Да би се решио проблем, испред подножног колектора за грејање се инсталира мијешајна јединица, гдје се тросмерни вентил користи за добијање температуре течности од повратка на напајање, чиме се постиже жељена температура.

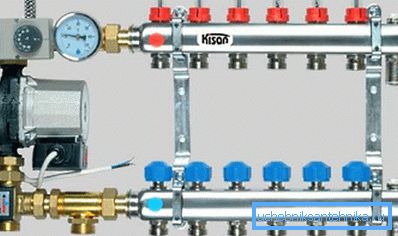

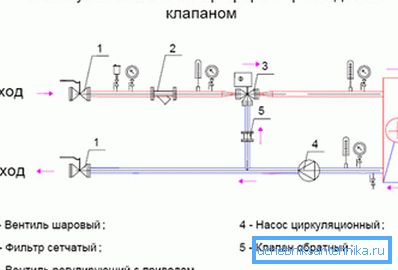

Пумп и мјешање чворова топлотно изолованог пода.

Тросмерни вентили се такође користе у миксерима са електронском или термостатском регулацијом, у вентилационим системима, у различитим компонентама аутомобилске опреме и хидрауличних система широке намене.

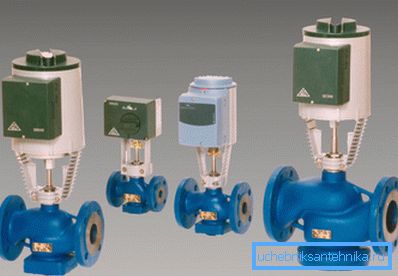

Производи за индустријску употребу.

Наравно, ове јединице су пронашле највећу примену у транспортним и сервисним цевоводима.

Уређај и принцип рада

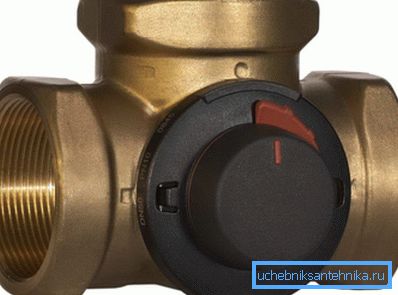

За производњу тела користи се месинг.

Да би боље разумели рад мешалног вентила, треба узети у обзир његов уређај.

Ако не улазите у све детаље, производ има следећу структуру:

  • Тело месинга у облику тее и четвртог излаза, затворен прилагођавајућим млазом;
  • У утичницу за подешавање уграђен је механизам за закључавање и подешавање, који је конус у облику конуса, кугле или сектора, као и вретено повезано са затварачем, што дозвољава да се вентил миксера окреће или помери;
  • Плутовано седло са специјалним заптивкама од синтетичке гуме, пластике или ПТФЕ;
  • Ручно ручно подешавање, термостатска млазница или серво.

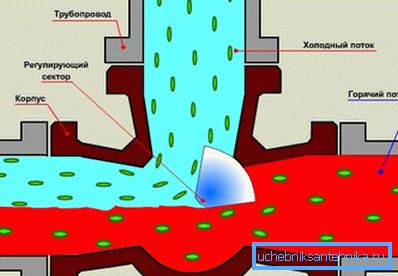

Када окренете сектор, један од канала се благо отвори, други се затвара.

За системе топле воде и грејања најчешће се користе вентили са системом за подешавање шипке или конуса. Стабло је повезано са конусним утикачем, а када се помера горе и доле, проток се подешава.

По правилу, за контролу таквог миксера користи се термостатска глава, чији актуар реагује на експанзију посебне течности која одговара промјенама измерене температуре.

Сензор температуре се може инсталирати унутар уређаја или се може преместити у удаљену тачку система. Најчешће се термичка глава подешава у распону од 30 - 60 ° Ц.

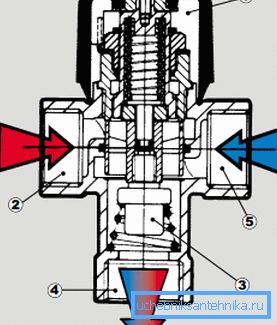

Уређај је термостатски миксер.

У напреднијим системима аутоматског управљања или паметним кућним системима, јединице за мијешање могу контролисати контролори. Тада вентило вентила регулише серво, који прима команде из контролера. Овим се постиже најфинија и прецизнија контрола.

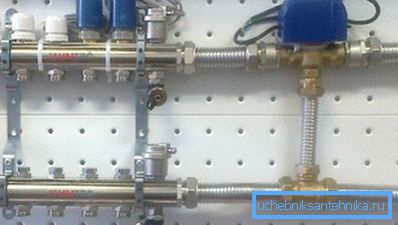

Вентил у јединици за мијешање је опремљен серво погоном.

Генерално, мора се рећи да су у модерним системима грејања и топле воде термостатске јединице за мијешање које су добијале највећу популарност јер омогућавају добијање воде на одређеној температури без људске интервенције.

Истовремено, постоји прилично висока стабилност и поузданост уређаја, што је веома важно када се користи у системима чија цијена прелази полугодишњу плату.

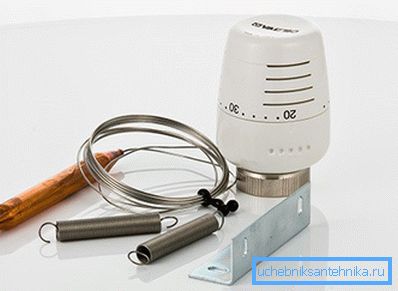

Термичка глава са даљинским сензором.

Обрати пажњу! Већина модерних модела има такав дизајн који вам омогућава да повежете производ са различитим главама - термостатским, са даљинским сензором, сервоузима и ручним ручицама за подешавање.

Скупштина

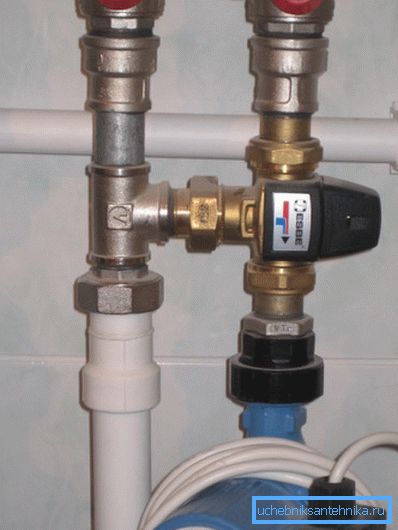

Пример инсталације производа.

Ако планирате сами да инсталирате вентил, онда ће вам мало инструкција бити корисно.

У ствари, није тешко инсталирати, поготово што се тиче модерних модела за системе за грејање и грејање, али ипак.

  1. Прво, морамо одмах узети у обзир да би за нормално функционисање и одржавање уређаја требало лако уклонити. Да би се то урадило, куглични вентили су инсталирани са обе стране, а прикључци морају имати заробљене матице или америчке адаптере.

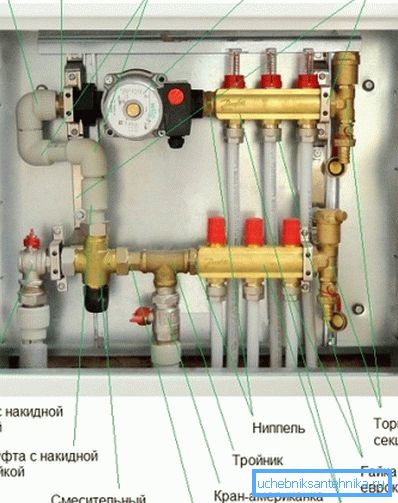

Као што можете видјети, миксер је повезан са запорним вентилом и вијцима.
  1. Друго, боље је обезбедити производ грубим филтерима за воду, онда ће његов механизам закључавања и регулације трајати дуже.

Термостати с даљинским сензором који се инсталирају на колекторски довод хладњака према контурама пода, обично се користе у мјешовитим чворовима топлих подова. То вам омогућава да прецизније подесите температуру и повећате поузданост система.

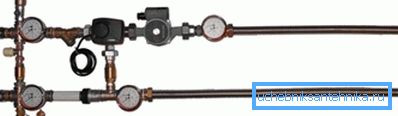

На улазној страни топле воде налази се филтер за сито.

За уградњу на топлу воду, посебно на вентиле са електронском регулацијом, користи се круг са серво погоном и контролером. То вам омогућава да брзо прилагодите температуру воде и брзо одговорите на промјене у њему.

Такође, у ПТВ-у користите моделе са ручном контролом да бисте променили проток у различитим каналима. У овом случају, то није мешајући вентил, већ вентил за одвајање.

Везивање гријача помоћу тространих фитинга.

За везивање котлова и грејача, као и индиректних система грејања, користите моделе сличне онима који се користе у модулима за мешање пумпе топлих подова.

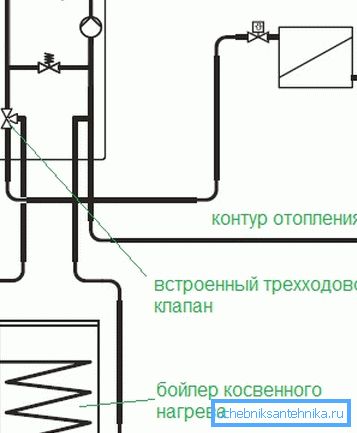

Понекад је миксер већ изграђен.

Често су уређаји већ инсталирани у фабричкој конфигурацији двоструких котлова за гријање воде, што омогућава добијање одвојене расхладне течности и одвојене топле воде.

Закључак

Вентил за мешање водених токова на различитим температурама је неопходна компонента многих хидрауличних система, укључујући системе за грејање и топлу воду. Познавање начела његовог рада и карактеристика апликације ће вам помоћи да боље разумете структуру било које шеме водовода.
