Шта је термостатски вентил за мешање који се користи у

Тренутно, многи власници приватних кућа и стамбених станова, за грејање својих кућа и добијање независног топле воде, постављају аутономне системе гријања својим сопственим котлом. Ово омогућава одржавање удобне температуре у кући током целе године, а неоспорна предност такве шеме је стална доступност топле воде у кући.

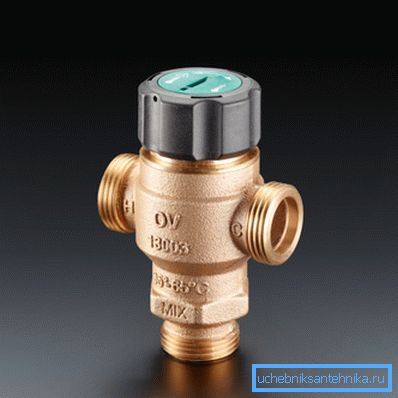

Преглед термостатског мешалног вентила

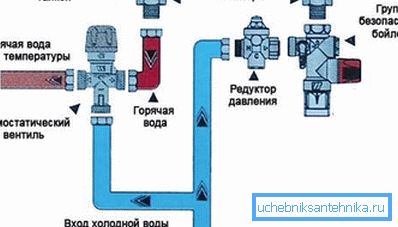

Принцип рада аутономног система грејања је да радна течност која константно преноси топлоту из котла на водене радијаторе и дистрибуира је равномерно у цијелој кући циркулише око затворене петље котла за гријање на плин, течност или чврста горива. Исти принцип се примењује на систем топле воде, само у овом случају ради не према затвореном кругу, већ у складу са системом протока, преносом загрејане воде са котла на санитарне санитарне уређаје.

Да би константно одржавали температуру воде или другог расхладног средства у систему на датом нивоу, користи се аутоматско уређење, које се назива термостатски мешајући вентил за довод топле воде и аутономне системе грејања.

Главне функције термостатског вентила

Основна сврха тросмерног термостатског уређаја за мешање је стабилно одржавање подешене температуре радне течности (вода, антифриза или друга течност за хлађење) у аутономним системима за грејање и топлу воду.

Усклађеност са овим условима када инсталирање кућних инжењерских комуникација својим рукама помаже у решавању следећих задатака:

1. Вода у грејном кругу топле воде може се загрејати на температури од + 95 ° Ц, што може довести до опекотина приликом отварања славина потрошача, ау присуству мешалног вентила, његова температура ће имати константну вриједност не већу од + 60 ° Ц.
2. Ниске температуре у повратном грејном кругу могу изазвати кондензацију., Уградња тространог вентила омогућава вам да подигнете температуру воде у повратној цеви према препорученој вриједности.

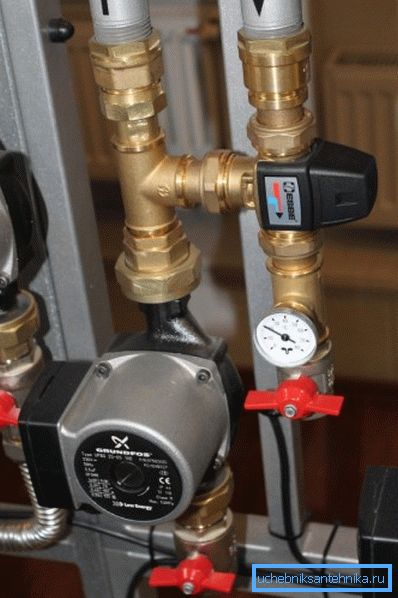

3. Додавање хладне воде на довод топле воде директно испред потрошача штеди до 25% горива или струје, који се троше на грејање.

Савјет! Осим главног радијаторског грејања и топле воде за кућну употребу, такви уређаји се такође препоручују за кориштење у домаћим системима подне топлих вода.

Техничке спецификације

У нормалном режиму, термостатски дистрибутер може без проблема радити већ неколико година, правилно врши своје функције, док постоји неколико модела ових уређаја који се разликују једни од других по параметрима и типу навојне везе за повезивање на коло за грејање или воду.

Према упутству за употребу, у зависности од специфичног модела, модерни тространи мешачи термостатских вентила имају следеће техничке карактеристике:

1. Кућиште уређаја је израђено од висококвалитетног месинга или бронзе, који има заштитни и украсни заштитни слој од никла и хрома.
2. Максимални дозвољени притисак у систему грејања или топле воде износи 10 кг / цм2.
3. Максимална дозвољена температура хладњака је: за котлове за грејање - 95 ° Ц; за соларне плоче и соларне станице за гријање воде - 110 ° С.
4. Распон ручног подешавања температуре радне течности, у зависности од специфичног модела, може бити у следећим границама од 20 до 60 ° Ц.
5. Тип навојне везе, у зависности од модела, може бити од следећих типова: Рп3 / 4 "; Г3 / 4 "; Г1; Г1 1/2 ".
6. Номинални проток у режиму рада, односно, може се креће од 1,6 до 2,5 м? / Сат.

Савјет! На први поглед, цена овог уређаја може изгледати прилично висока, али узимајући у обзир уштеду горива и потрошену струју, трошак набавке може се исплатити у року од 1-2 године.

Унутрашња структура и принцип рада

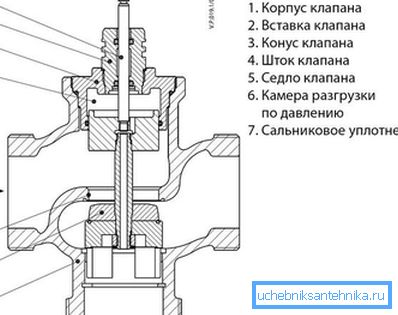

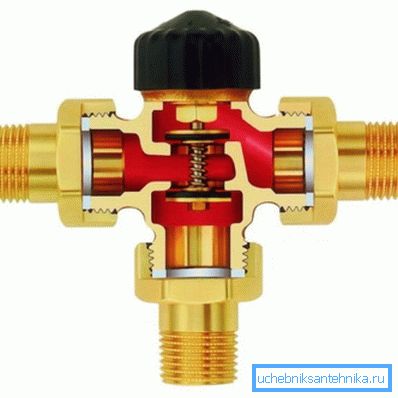

Структурно, термостатски вентил за мешање је лијевано метално кућиште од месинга или бронзе, које има три навојне проводнике за прикључак на цевовод. У унутрашњости се налази термо осјетљив елемент, покретна шипка и вентил са опругом, који се херметички може спустити на једно од два седишта.

Општи принцип рада термостатског мешалног вентила је да елемент осетљив на температуру повећава запремину под утицајем топлоте и помера га покретним штапом на коме се уграђује запорни вентил.

1. Када врућа вода улази из доње млазнице, она слободно улази у десну млазницу док се радни елемент не загреје до одређене температуре.
2. Након што се елемент осетљив на температуру загреје изнад унапред одређене температуре, почиње да се шири и помера вентил доле, чиме искључује довод топле воде из доње млазнице и отвара довод хладне воде са леве млазнице.
3. После мешања у хладној води и изједначавања температуре, тело радног елемента рушења је компримовано, а вентилна плоча под утицајем извора преузима исту позицију.

Обрати пажњу! У систему повратног кола грејног котла, уградња мешалног вентила се одвија у обрнутом редоследу: када се хладњак хлади, топла вода из директног доводног цијеви се помеша у цјевовод.

Закључак

У закључку треба напоменути да је механички мешајући вентил прилично једноставан и веома поуздан уређај, чија операција може бити на први поглед неприметна, али његова употреба ће помоћи у избјегавању многих непријатних посљедица у будућности, тако да се његова инсталација не сме занемарити.

Да бисте визуелно оцијенили свој рад у акцији, можете погледати видео у овом чланку, као и истражити друге шеме које показују принцип његовог рада на овој веб страници.
