Како израчунати димњак: техничке карактеристике

Ефикасност котла за грејање у котларницама, како је познато, зависи од потиска. Заузврат, ниво барометријског притиска, температура спољњег ваздуха, температура производа сагоревања, као и параметри цеви димних гасова, чије димензије се изводе са одређеном прецизношћу, утичу на сила потиска. У овом чланку укратко разматрамо начин како се израчунавање димњака врши природним нацртом.

Опште информације

Димне цеви су израђене од различитих материјала, а могу бити:

• Брицк;
• Фибергласс;
• Ојачани бетон и тако даље

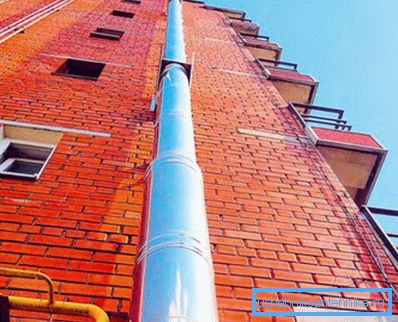

Конкретно, модуларне конструкције од нерђајућег челика, које су састављене од одвојених делова, као дизајнера, постале су популарне у последње време. Прилично су јаки и издржљиви, ау исто време цијена материјала је сасвим прихватљива. Међутим, без обзира на материјал за изградњу, њена уградња се врши тек након припреме пројекта, направљеног на основу више вишефазних калкулација.

Пројекат је веома важан, на пример, са недовољном висином димњака, нацрт у систему може бити сувише слаб за одржавање процеса сагоревања у комори за сагоревање котла. Да би се елиминисао овај дефект, неопходно је уградити димњаче који пружају вјештачку вучу, што доводи до додатних трошкова.

Поред тога, важан параметар димњака је пријатност за животну средину - уклањање гасова у атмосферу и њихова даље дисперзија треба извршити на висини која прелази све зграде у тој области.

Израчунавање димњака укључује одређивање неколико параметара:

• Аеродинамички подаци;
• Одређивање висине;
• Израчунавање снаге.

Затим ћемо прегледати карактеристике свих ових прорачуна.

Обрачун димњака

Аеродинамички прорачун

Овај део дизајна дозвољава вам да знате пропусност структуре. Овај параметар треба да обезбеди несметано уклањање производа сагоревања када котларница ради пуним капацитетом.

Неправилно израчунати димњак може проузроковати дима да се акумулира у котлу или тракту. Стога, инжењерске прорачуне пречника будуће структуре спроводе стручњаци који имају одговарајуће специјализовано образовање.

Карактеристике одређују висину цеви

Као што је већ поменуто, приликом дизајнирања димних издувних конструкција, неопходно је оправдати његову величину са аспекта заштите животне средине. Ово треба узети у обзир израчунавање дисперзије штетних супстанци у животној средини, које се формирају током сагоревања горива.

Такође треба напоменути да је израчунавање висине димњака котловнице у складу са санитарним стандардима који се односе на комерцијална и фабричка предузећа. Штавише, мора се узети у обзир и позадинска концентрација опасних елемената у атмосфери, која је добијена као резултат функционисања других извора загађења.

Поред тога, висина структуре зависи од више других фактора, као што су:

• Метеоролошки режим атмосфере на месту котла;
• Температура издувних гасова;
• Просечна брзина ваздуха;
• Термичка обрада;
• Аеродинамички прорачун;
• Терен итд.

Обрати пажњу! На основу дозвољене количине емисија загађења, утврђује се и оптимална висина конструкције. Због чињенице да је ситуација у већини густо насељених подручја неповољна, најчешће се поставља структура изнад израчунаних података, што одговара најнижем могућем нивоу. Што се тиче ретко насељених насеља, при утврђивању висине димњака, они се воде према висини зграда других котларница.

Стога, у овој фази пројектовања, утврђује се не само висина конструкције, већ и максимална дозвољена количина емисија у атмосферу.

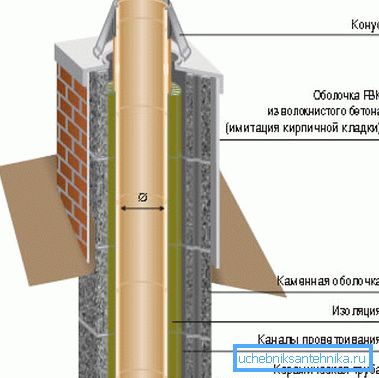

Термичка обрада

Термичка обрада се врши за одређивање следећих параметара:

• Проширење температуре материјала од кога ће се градити;
• Максимална температура спољног кућишта конструкције;
• Врста и потребна дебљина изолационог материјала.

Снага и стабилност

Дакле, на првом месту утиче на вучу:

• Пречник конструкције;
• Висина конструкције;
• Количина горива спаљена у котларници.

Димензије структуре зависе од свих ових параметара, на основу чега зависи његов темељ.

Међутим, поред величине, за израчунавање стабилности структуре, узимају се у обзир сљедећи фактори:

• Понашање земљишта;
• Сеизмичка активност;
• Снег и ветар оптерећења.

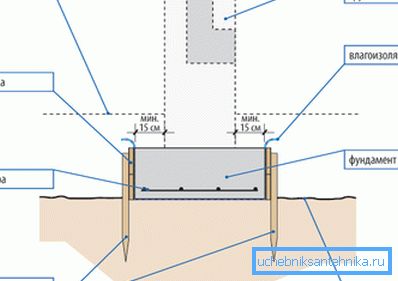

На основу свих ових података утврдите следеће параметре основе:

• Његов дизајн;
• Соле ареа;
• Дубина полагања итд.

Поред тога, карактеристике чврстоће не само да извршавају израчунавање основе, већ и да одреде најоптималнији облик и дизајн пртљажника.

Израчунавање домаћег димњака

Да бисте одредили параметре димњака кућне котларнице својим рукама, нема потребе за извођењем озбиљних инжењерских прорачуна. Да бисте то урадили, можете користити поједностављену методу.

Обрати пажњу! Да би се извршио такав прорачун, неопходно је знати снагу котла, тј. максимална количина горива која може да гори у њему за сат времена. Овај параметар се налази у пасошу за опрему.

Чињеница је да су сви индикатори структура домаћинстава приближно исти:

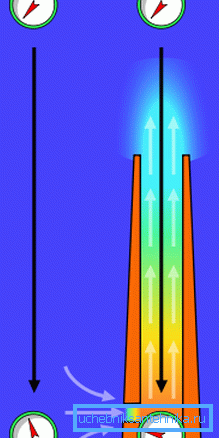

Приликом израде пројектног обрачуна, потребно је узети у обзир да потисак није ништа друго до разлика у густини коју имају излазни гас и ваздух, помножени са висином конструкције. Из тога произлази да пречник конструкције зависи од количине горива која може да изгори за сат времена, тј. од снаге котла.

Као резултат тога, упутство за извођење обрачуна је сљедеће:

• Ако је капацитет опреме познат, онда ће запремина гасова на улазу у систем бити сљедећа: Вг = Б * В * (1 + т / 273) / 360, (у м? / С).
• Пошто је позната брзина кретања гасова, могуће је израчунати површину попречног пресека димњака користећи формулу - (Ф =? * Д? / 4) = С (у м?)
• Према формули за одређивање површине круга није тешко пронаћи пречник цеви - дт = в4 * Б * В * (1 + т / 273) /? *? * 360, у метрима.

Размотрите пример израчунавања димњака за кућну употребу. На пример, на решетку коморе за сагоревање на сат може се спалити 10 кг дрвета са садржајем влаге од 25 процената. У овом случају, у нормалним условима, запремина гасова износи 10 м? / Кг.

Температура доводног гаса је 150 степени Целзијуса.

Израчунавање пречника је следеће:

• На улазу, запремина гасова је - (10 * 10 * 1.55) / 360 = 0,043 м? / Сец.
• Сада можете сазнати површину попречног пресека цеви, упркос чињеници да је брзина гасова 2 м / с. За то је неопходно извршити такав прорачун - (4 * 0.043) / 3.14 * 2 = 0.027 м?.
• Ако заменимо све добијене фигуре у формули за проналажење површине круга, можемо добити тражени пречник - в4 * 0,34 * 0,043 * (1 + 150/273) / 3,14 * 10 * 360 = 0,165 м.

Сада можете израчунати нацрт димњака:

• С обзиром на то да је 10 кг горива спаљено на сат, израчунавамо снагу на следећи начин: К = 10 * 3300 * 1.16 = 38.28 кВ.
• Термички коефицијент за израчунавање цеви износи 0,34. Од овога можете израчунати губитак топлоте по метру - 0.34: 0.196 = 1.73 степени.
• Од 5 метара одводе се 2 метра од пећи. Као резултат, температура улазног гаса биће - 150- (1,73 * 3) = 144,8 степени.
• Сада можете добити вредност потиска. На пример, температура ваздуха је 0 степени, у овом случају треба извршити следећи прорачун: -3 * (1.2932-0.8452) = 1.34 ммХ2О (притисак природног гаса). Ова вредност је сасвим довољна за нормално функционисање издувног система за гас.

Овај начин израчунавања димњака није толико компликован као што изгледа на први поглед, али у исто време довољно је извршити ефикасан систем за издувавање димних гасова за кућне котлове.

Закључак

Потребна је одговарајућа обрада за изградњу било ког димњака. У супротном, систем уклањања производа сагоревања може неефикасно функционирати или значајно загађивати животну средину, што је неприхватљиво.

За кућни димњак, можете сами да извршите такав прорачун, али стручњаци треба да дизајнирају систем за индустријску опрему. Са видеа у овом чланку можете добити више информација о овој теми.
