Како израчунати обим цеви и зашто нам требају ти подаци:

24-09-2018
Различито

Процеси изградње или поправке су директно повезани са потребом замјене старих или изградње потпуно нових комуникационих цевовода. Узимајући у обзир израду пројекта за предстојећи посао, сигурно ћете морати да израчунате запремину цеви.

Причаћемо о томе како то учинити у овом чланку.

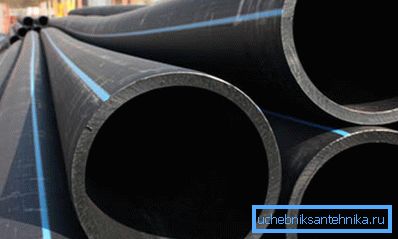

За дизајн гасовода треба знати пуно опција

Зашто морате знати волумен

Да би се тачно знала количина антифриза за систем грејања, потребно је израчунати

Током изградње нове зграде или током поправке, нема података који су безначајни. Али израчунавање таквог параметра као запремина је најважније за стварање комуникационог аутопута (погледати чланак Израчунавање пречника цеви за грејање је важна фаза у пројектовању система грејања).

У процесу пројектовања одређеног система, потребно је израчунати запремину два типа:

  1. Екстерно, такође се називају стварним;
  2. Интерно, такође се назива корисним.

Ако желите да добијете вредност једнака количини воде у цеви, онда морате прецизно израчунати унутрашњу верзију.

Обрати пажњу! Да бисте добили неопходне вриједности, морати ћете користити најчешће школске једначине из курса тригонометрије. Али у овом случају, употреба таквих формула ће ограничити практична знања физике и механике.

Ако израчунате запремину цеви са неком нехатом и дозволите нетачности, онда са стварним доводом воде до комуникације најчешћи притисак у мрежи може бити високи притисак који ће убрзати хабање креираног цевовода.

Можда, наравно, потпуно супротна ситуација, низак притисак ће довести до тога да креирани систем не функционише како треба.

Како израчунати

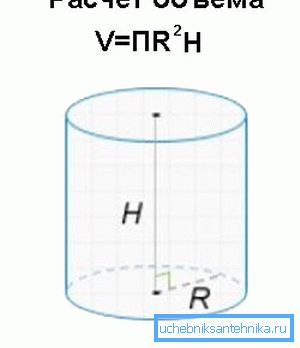

Тригонометријске формуле

Упутства за правилну израду калкулација у пракси се имплементирају много лакше него што се чини на први поглед. Али да бисте избегли било какве потешкоће, морате имати најмање минимално искуство, али чак и неискусни господари врло једноставно се носи са овим потешкоћама.

Ако одлучите сами да инсталирате гасовод, онда за прорачуне користите следећи алгоритам акција:

  1. Прво морате да знате вредност пречника изабраног материјала. У овој фази су цевне површине већ подијељене на унутрашње и спољашње, а поред ових вриједности, остале акције ће бити идентичне.

Да би се прорачунао пречник, могуће је и боље користити мерне инструменте, што ће знатно поједноставити израчунавање. Да би се израчунао унутрашњи пречник цеви, довољно је одвојити две дебљине зида од спољне.

Обрати пажњу! Често, у рачунима за робу, произвођач или добављач наводе вањску вриједност, јер специфичност рада таквих организација чини неопходно да се прво упути на овај индикатор.

  1. Затим, неопходно је израчунати такав индикатор као полупречник, за који је довољно једноставно подијелити пречник 2 израчунат у претходној фази;
  2. Затим морате израчунати површину попречног пресека производа. За ове прорачуне користите једноставну тригонометријску формулу С =? * Р2 (Област секције = пи * квадратни радијус);

Савет Прије започињања прорачуна преведите вриједности параметара у тражене јединице, а резултат ће се мјерити у њима, нпр. види иди да видиш2, м у м2.

  1. Сада када су примљени сви неопходни параметри за израчунавање, остаје само да се изврши одговарајућа обрада.. Тригонометријска формула за запремину цеви у м3 је следећа:

В = С * Л, где је С подручје израчунато раније, а Л је дужина пртљажника. Дужина у овом случају мери се на одељцима цеви са једнаким пречником.

Основни параметри

  Обрати пажњу! Ако желите да добијете вредност у литрима, онда би требало да претворите волумен користећи следећи однос 1м3 = 1000л.

Ако у цевној линији постоји прелаз са једног пречника на други, онда се волумен секција пре и после транзиције разматра одвојено.

Да бисте израчунали волумен транзиције, резимирајте параметре попречног пресека на улазу и излазу и израчунајте волумен након тога, подијелите га на 2. Тако можете добити просјечну вриједност.

Израчунавање количине воде

Да бисте разумели како се извршавају калкулације, узмите у обзир један пример. У просторији је држана цев пречника 30 цм, која у средини своје дужине почиње да смањује запремину за пола на 1 м.

Комбиновање свих горе наведених прорачуна у јединствену формулу, добијамо: В = 3.14 * ((0.3 / 2 + 0.15 / 2) / 2)2* 1 = 0,04 м3. У том случају, волумен ће бити једнак вриједности добијеним множењем броја пи за половину суме полупречника транзиције, на квадрату и помноженом дужином преласка.

На фото-калкулатору

  Савет Да бисте поједноставили све калкулације, можете користити калкулатор запремине цеви, у који једноставно уносите вредности унутрашњег пречника и дужине цеви.

У закључку

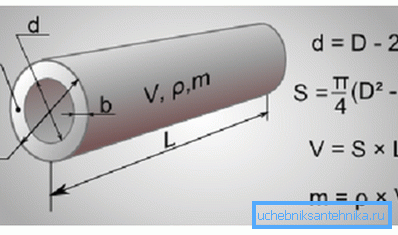

Потребни параметри за дизајн

Када први пут узмете у изградњу гасовода, можда уопште не разумете зашто је потребно израчунати запремину, на основу мишљења да људи са релевантним стручним образовањем треба да раде под притиском.

Али поправке могу бити повезане са различитим ситуацијама и можда ћете се суочити са проблемом прекомерног или недовољног притиска, а трошак елиминације може бити доста висок. Чак и ако узмете у изградњу најједноставније фонтане за децу у дворишту, где ће један од крајева цеви бити потпуно запечаћен.

У том случају, ако је запремина неисправно израчуната, укупна вредност ће се разликовати од онога што се очекивало.

Видео у овом чланку ће у пракси показати колико је важно израчунати запремину цеви пречником и колико је лако направити прорачуне.
