Како израчунати запремину цеви и његову површину: позовите

Приликом израчунавања система грејања често је неопходно израчунати запремину површине расхладне течности и топлоте. Како то учинити, имајући само информације које су присутне на цени у продавници?

Покушајмо то схватити.

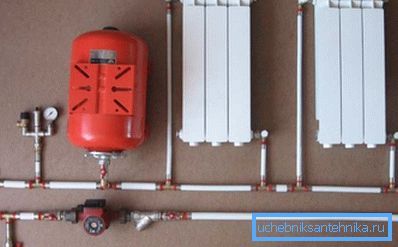

Величина експанзионог резервоара је везана за количину расхладног средства у систему грејања.

Волуме

Хајде да схватимо како да одредимо волумен цеви.

Очигледно је да морате знати два параметра:

  1. Дужина цевовода.
  2. Унутрашњи део.

Дужина цевовода у већ изграђеном систему грејања је лако мерити помоћу конвенционалне мере траке. Метод израчунавања попречног пресека зависи првенствено од облика - округлог, квадратног или правоугаоног. Размотримо сва три случаја.

Да појаснимо: цевоводи практично се не користе приликом дистрибуције воде или грејања. Може бити потребна водоводна инсталација или власник калкулације кубичног капацитета цјевовода, осим у случају коришћења регистра грејања егзотичног облика.

Округли

Површина круга, како је познато, израчунава се као производ броја пи квадратом радијуса. Полмер пречника је полупречник. У теорији је све једноставно, али то је лоша срећа, за водоводне и гасне цијеви, продавци и произвођачи наводе само даљински управљач (условни пролаз) и тип је лаган, обичан или ојачан.

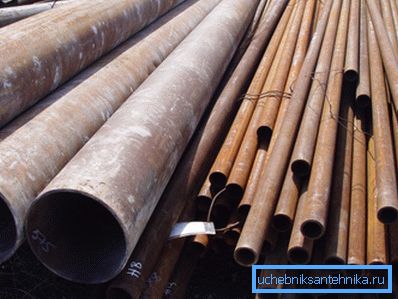

Водоводи и гасне цеви на лагеру.

Како израчунати запремину цеви на основу ових података?

ГОСТ 3262-75, којим се уређује производња одговарајућих производа, ће се спасити.

Условно пролаз Спољни пречник Дебљина зида цеви
Плућа Заједнички Амплифиед
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Алгоритам за израчунавање је следећи:

  1. Налазимо жељени даљински управљач (условни пролаз или номинални пречник) у левој колони табеле.
  2. Одвојите одговарајући спољашњи пречник двапут дебљине зида који одговара вашем типу цијеви (лагани, обични или ојачани).
  3. Добијени унутрашњи пречник је подељен са два и добија се радијус унутрашњег дијела.
  4. Овај одељак израчунавамо према формули С = Пи * Р ^ 2.
  5. Помножите вредност добијену дужином цевовода. Резултат је његов кубни капацитет.

Информације се боље виде када је инструкција пратила пример.

Хајде да израчунамо интерни волумен 40-милиметарског пуњења од 50 метара грејања, направљеног од армираних цијеви.

  1. Спољни пречник према табели - 48.
  2. Одвојите од ње дебљину двоструког зида: 48 - (2 к 4) = 40.

Напомена: прецизно усклађивање даљинског управљача са стварним унутрашњим пречником је изузетак, а не правило.

  1. Према томе, радијус ће бити једнак 20 милиметара или (за погодност даљег израчунавања) 0,02 м.
  2. Одељак је 3.14159265 к 0.02: 2 = 0.00126 (са заокруживањем) м2.
  3. Капацитет пуњења пуњења израчунава се као производ одсека дужине: 0.00126 к 50 = 0.063 м3. Да бисте добили резултат израчунавања у литрима, довољно је да га множите за 1000; У нашем случају, за пуњење пуњења потребно је 63 литара течности за хлађење.
Ове информације ће бити корисне, између осталог, када се систем за грејање попуњава антифризом.

Скуаре

Како израчунати запремину цеви са квадратним профилом? Површина квадрата је једнака, жао нам је присилном пуном, квадрата његове бочне стране. Страна у нашем случају одговара резултату одузимања дуплог зида дебљине од величине квадратне цеви.

Дакле, са величином од 100 и дебљином зида од 5 мм, страна унутрашњег квадрата ће бити 100 - (5 к 2) = 90 мм.

Поново израчунајте у метрима и подигните до другог степена:

  1. 90 мм = 0.09 м.
  2. 0,09 ^ 2 = 0,081 м2.
  3. Да бисте израчунали потребну запремину сопственим рукама, остаје само да се резултат помножи са дужином цевовода.

Правоугаоне

Ово се разликује од горе описаног сценарија само у томе да би се добио попречни пресек, величина стране цеви ће се морати помножити не сама по себи, већ величином друге стране. Формула ће према томе бити С = (А - н) к (Б - н), где је С = жељена вредност, А и Б су стране цеви, а н је дебљина њеног зида.

Са становишта геометрије, правоугаони цевовод је правоугаони паралелепипед.

Пример је производ величине 150 к 180 и зидови дебљине 4 мм. С = (150-4) х (180-4) = 25696 мм2. Да би резултат претворили у квадратне метре, мултипликује се са 1.000.000.

Површине

У случају производње регистра грејања, важно је проценити не само његову запремину, већ и површину за пренос топлоте. Трошкови погрешног израчунавања су мали или, обратно, вишак ефикасности грејача.

У фото-домаћем регистру грејања.

Површина се израчунава као производ дужине цевовода на његовој опсецији - обим круга са кружним попречним пресеком и периметром квадратног или правоугаоног.

Обим је, како је познато, производ његовог пречника и пи. Периметар квадрата и правоугаоника су збир њихових страна.

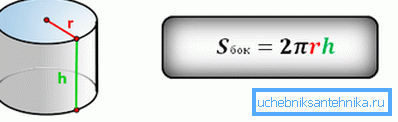

Формула за израчунавање површине странице бочних цилиндара.

Дајемо неколико примера.

  • Површина округла цевовода ДН 100 дужине 10 метара је 3.14 к 0.114 (спољни пречник у метрима према горе наведеној табели) к 10 = 3.5796 м2.
  • За квадратне цеви величине 100 мм и дужине 10 метара, резултат је 0,1 к 4 к 10 = 4 м2.
  • За правоугаоне одсеке величине 80к120 и дужине 10 метара, површина се израчунава као (0.08 к 2 + 0.12 к 2) к 10 = 4 м2.

Закључак

Надамо се да ће горње методе израчунавања бити корисне за читатеље. У суштини, материјал који му ставља на располагање не иде преко оквира курса геометрије школе (погледајте чланак Најбоља цев за грејање: анализа 4 најчешће опција).

Као и обично, додатне тематске информације можете наћи у видео снимку овог чланка. Успехи!
