Како одредити величину цеви у инчима: упознајте се са вгп
Тема овог чланка је величина цеви у инчима и милиметрима. Морамо се упознати са концептом условног проласка и научити како корелирати своје вриједности у различитим вриједностима мерења међу собом. Па, хајде да започнемо.
Упознајте: ВГП

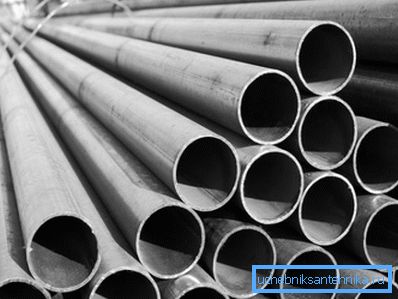

Производи који морамо истражити, користе се за инсталацију водовода и гасовода. Свако ко је икада живео у совјетској кући познат је са њима: до скоро недавно је коришћена само челична цијев за водовод.
Узгред: у складу са важећим правилима, гас у кући и сада може бити положен само челиком. Упркос паду популарности традиционалног материјала у изградњи водоводних цеви, он се не одустаје од својих позиција.
Стандард
Технички захтеви за производњу ВГП цијеви садржани су у ГОСТ бројчаним 3262-75.
Хајде да истакнемо кључне тачке документа:
- Сви производи произведени у складу са овим регулаторним документом су електролизирани, тј. Добивени су ваљањем равне гредице у млину и кувањем уздужног шива.
- Дужина равних сегмената - од 4 до 12 метара. Дужина може бити неизмјерна, димензионална и вишеструка; у другом случају, за свако сечење се прави залиха од 5 мм.
- У оквиру стандарда се производе не само црни челични производи, већ и производи са антикорозивним премазом од цинка..

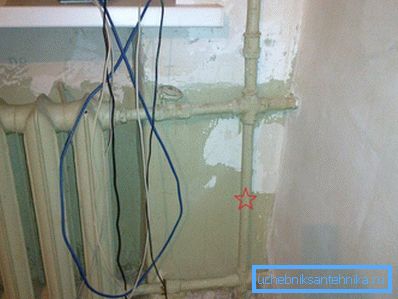

Важна тачка: када се монтира водовод или систем грејања направљен од поцинковане, користе се само вијчани спојеви. Упутство се односи на цињеницу да цинк опекли на заваривање. Као резултат тога, када користимо заваривање, заправо, цевовод нисмо заштићени од корозије, чији је радни метар један и по пута већи од црног челика.
- Крајеви се одрезују под правим углом према уздужној оси. Боре не смеју бити веће од 0,5 мм.
Које су максималне толеранције?
| Условно пролаз | Максимално дозвољено одступање спољашњег пречника | |
| Нормална производна тачност | Повећана тачност производње | |
| 40 или мање | +0,4; -0.5 мм | +0,4; -0.4 мм |
| Преко 40 | +0.8; -1% | +0.8; -0,8% |
Стани Шта је тај концепт - условни пасус? Очигледно, ово није исто као спољни пречник, пошто овај други има одређене толеранције за фиксни условни пролаз.

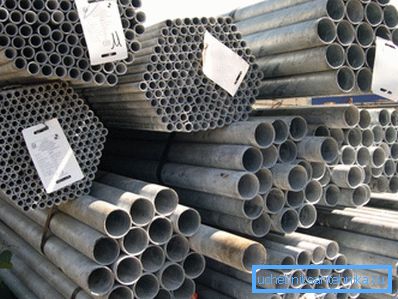

Асортиман
Ова једноставна мисао доводи до потраге за дефиницијом даљинског управљача или условног пролаза, а истовремено и за низ производа за инсталацију водовода и гасовода.

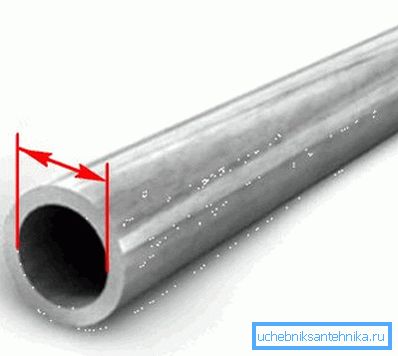

Дакле, главни параметар, који је регистрован у табели асортимана - условни пролаз или номинални пречник, традиционално скраћено као ДУ. Овај параметар приближно одговара унутрашњем пречнику цевовода и указује на његову компатибилност са одређеном величином прикључака за цеви и вентиле.
Није јасно? Хајде да користимо примере.
| Условно пролаз | Спољни пречник | Дебљина зида цеви | ||
| Плућа | Заједнички | Амплифиед | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17.0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
На пример, цев ДН 32 (условни пролаз је назначен без назива количина, иако су милиметри имплицитни приликом процјене) има спољни пречник 42.3. У зависности од верзије, унутрашњи пречник може бити једнак 42.3-2.8к2 = 36.7; 42.3-3.2к2 = 35.9 и 42.3-4.0к2 = 34.3.

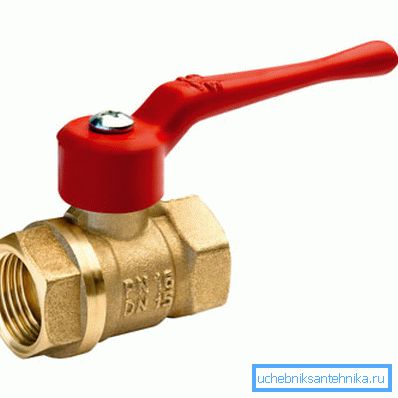

Упркос распрострањености унутрашњих секција, сви ови производи су компатибилни са вентилом ДН 32. Сваки од њих може се одрезати до навоја цеви одговарајуће величине која се савршено уклапа у унутрашњи навој вентила и, након окретања, обезбедиће непропусност прикључка.
Цевни навоји
Ноћна мора још није готова, драги читалац.
Навој цеви се традиционално мери у милиметрима, али у британским инчима. Разлог је у томе што је одговарајући стандард (НПС, номинална величина цијеви) сјеверноамеричког поријекла.

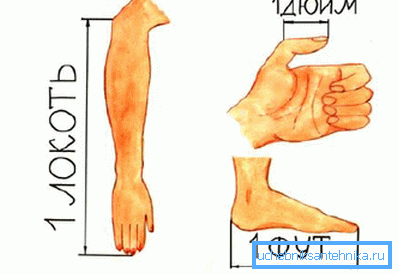

Референца: британски инч је 2,54 цм. Због тога у теорији димензије цеви у центиметрима и сантиметрима треба да буду повезане као 1: 2,54.
Погледајте наше теоријске студије. На срећу, нема потребе да се иде далеко: табела величине цеви у инчима и милиметрима садржана је у тексту истог НПС-а. Нудимо најпопуларније вредности које се користе у изградњи комуникација унутар приватних и стамбених зграда.
| Цеви навише | Условно пролаз |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Сада упоредите стандардну величину цеви у инчима и мм.
- Димензије пола-инчне цеви треба бити 25,4 / 2 = 12,7 мм. Према табели, одговара ДУ 15. Следеће - горе: стварне димензије цеви су 1: 2 инча (спољни пречник према ГОСТ 3262-75) су једнаки 21.3.
- Димензије цеви 1 инча нису 25,4, већ ДН 25 (спољашњи пречник 33,6).
- Друга величина - цев 2 инча (2 к 25.4 = 50.8) - одговара ДН 50 са спољним пречником од 60.
Закључак
Сасвим је јасно. Димензије цијеви у инчима и мм су нелинеарне корелације, без константне пропорције. На жалост, табела њихових односа може се само запамтити. Као и обично, видео у овом чланку ће задовољити читатеља са додатним тематским информацијама. Успехи!
