Како повећати излаз топлоте цеви за гријање - у теорији иу

Данас је питање штедње енергије веома акутно. Ово се односи на виртуелно сваког корисника. Због тога дизајнирање система грејања у приватној градњи самостално, урођени власници одмах размишљају о системима грејања и њиховој ефикасности.

За оне који експлоатишу претходно креиране системе грејања теже је, пошто се од њих траже да повећају удео преноса топлоте у готовим објектима.

Начини повећања преноса топлоте

Хајде да започнемо чланак директно како повећати излаз топлоте цијеви у сеоској кући (прочитајте и чланак Фларинг Цоппер Пипес: размотрите расположиве алате и методе).

Тренутно постоји неколико начина да повећате излаз топлоте из већ створеног и кориштеног, али не испуњавајући ваша очекивања систем гријања:

• Уградња конвектора. Ова конструкција цијеви са металним плочицама нанетим на њега направљена је ручно или фабрички направљена.
• Боја главног цевовода у црној или другој тамној боји. Ова метода, за све његове једноставности, је прилично ефикасна. Поред тога, шема боја може се органски уклопити у модеран дизајн ентеријера, за разлику од недавне прошлости, када се сматрао неопходном мером.

Напомена! Боја је само додатна метода која је релевантна у ретким случајевима, пошто је ефикасност прениска да би се "дивио" црним пругама.

• Инсталација у систему грејања регистара. Регистар се састоји од неколико цеви великих промјера које су међусобно повезане и са завареним крајевима. Ови модели укључују грејне шину за пешкире у облику калема са неколико петљи.

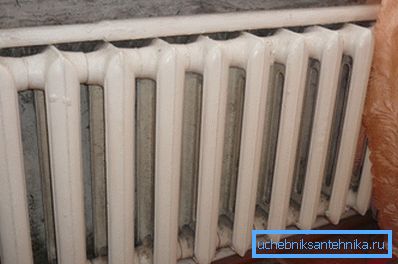

• Преуређивање радијатора са додатком секција. Ова опција је најскупља, али у погледу ефикасности је већа од осталих.

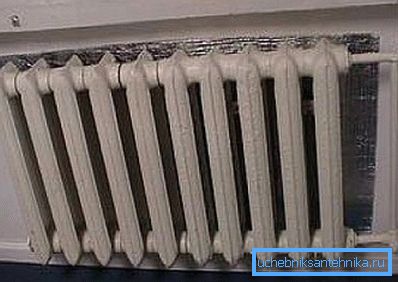

Препоручено! Не заборавите да инсталација додатних изолационих материјала такође омогућава повећање преноса топлоте, смањујући губитак стваране топлоте. Међутим, то је могуће само код изградње стамбене зграде из фасаде или приликом демонтаже фасаде.

Нова градња

Дизајн система грејања нове зграде мора се обавити узимајући у обзир принципе уштеде енергије. Основа пројекта је израчунавање преноса топлоте, другим речима, количина топлоте која се са површине цеви и других елемената система грејања ослобађа на околину.

Ова калкулација је неопходна за:

• Одредите оптималне параметре система грејања да бисте створили одређену температуру у просторијама вашег дома.
• Одлуке о мерама топлотне изолације узимајући у обзир губитке топлоте кроз основне структуре објекта.

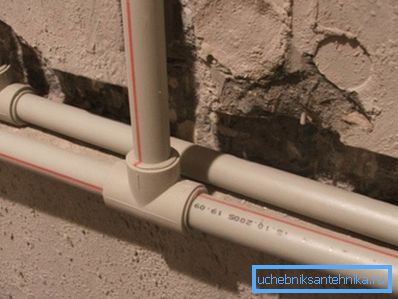

Претходно, цевоводи за грејање су направљени углавном од производа од челика, али данас се користе практичнији и поуздани материјали. На пример, производи полипропилена имају неколико значајних предности: мала тежина и ниска еластичност, што повећава снагу.

Израчунавање преноса топлоте

Пре него што започнете грађевинске радове, морате направити потребне прорачуне како бисте максимизирали предности грејних цеви. Ако не знате које формуле треба користити и како правилно израчунати, следећа упутства ће вам помоћи у томе.

Самостални израчун површине преноса топлоте цеви врши се према формули К = К к Ф к Т, где је:

• К - потребан пренос топлоте, Кцал / х.
• К - коефицијент преноса топлоте воде у цеви, Кцал / (м2 к х к ⁰Ц)
• Ф - загревана површина, м2.
• ?т је топлотни притисак, ⁰Ц.

Коефицијент топлотне проводљивости (К), заузврат, израчунава се употребом сложених формула, тако да користимо готову вриједност из техничких извора - од 8 до 12,5 Кцал / (м2 к х к ⁰Ц) за челичне цеви.

Површина цеви израчунава се из геометријске формуле познате свима из школског курикулума како би се одредила бочна површина цилиндра Ф = П к д к л, гдје:

• П = 3.14 је математичка константа.
• д - пречник наведен у метрима.
• л је дужина цеви, такође у бројању у м.

За израчунавање топлотног притиска постоји формула: Т = 0,5 к (т_н + т_око) - т_у, где:

• т_н - температура довода расхладне течности.
• т_око - температура носача топлоте на излазу.
• т_у - собна температура.

Теоретски пренос топлоте челичне цеви израчунава се узимајући у обзир конвенционално постављене вредности температуре течности на улазу-излаз и просторију према СНиП-овима, која су:

  За ваше информације! За прецизније и лакше израчунавање потребних индикатора, користе се посебна документа, као што је, на пример, табела преноса топлоте челика од 1 м. Имајте на уму да је погодна само за производе од челика.

• т_н = 80 степени
• т_око = 70 степени
• т_у = 20 степени

Као резултат једноставних прорачуна (0,5к (80 + 70) -20), добијамо вредност термичког притиска Т = 55 степени.

Пример израчуна

Извести теоретски прорачун преноса топлоте за најбрже рад у систему грејања челичне цеви пречника 25 мм и дужине једног метра.

Пажња! Да не будемо збуњени у мјерним јединицама у току израчуна користимо један индикатор - метар.

• Прво, израчунамо површину нашег сегмента цеви Ф = 3.14 к 0.025 к 1 = 0.0785 м2.
• Затим, погледамо табеле коефицијента преноса топлоте за челичне цеви пречника 25 мм. То је (за цеви пречника до 40 мм, постављене у једној линији са теоретском термичком главом једнаком 55 степени) К = 11.5.
• Хајде да применимо основну формулу и добијемо вредност трансфера топлоте К = 11.5х0.0785х55 = 49.65 Кцал / х.

На први поглед, прорачун је прилично једноставан, али је у теорији.

Да би се направио пројекат стварног система гријања, пажљиве прорачуне су потребне узимајући у обзир параметре свих елемената који чине систем, укључујући:

• Грејни апарати.
• Фитинги и вентили.
• Обилазнице.
• Загрејани делови аутопута, итд.

Савјет! За израду комплексног система грејања за велику кућу, боље је обратити пажњу на помоћ професионалних инжењера топлоте. Цијена њихових услуга је знатно мања од трошкова могућих губитака због грешака у обрачуну.

По аналогији са израчунавањем параметара челичне цеви израчунава се пренос топлоте бакарне цеви или било које друге, јер смо у овом чланку ставили неколико корисних и информативних цртежа.

Одличан пренос топлоте цеви од метала и пластике и друге предности чини то најпожељнијом опцијом приликом стварања модерних система грејања, укључујући и алтернативне. Стога, ако започнете градњу куће, онда би требало да се одлучите за овај савремени материјал.

Закључак

Као што можете видети, у ствари, ништа компликовано није у исправном прорачуну и повећању ефикасности система преговараних система. Најважнија ствар коју треба запамтити је да у неким случајевима висока излазна снага грејних цеви може довести до великих годишњих трошкова, тако да се не би требали укључити у овај процес (погледајте чланак "Потреба за додатним цјевоводом: како инсталирати цијев").

На представљеном видео снимку у овом чланку наћи ћете додатне информације о овој теми.
